【爬坑系列】之vxlan网络实现与Docker的overlay网络

linux 内核从3.7之后就内部集成了vxlan功能，所以Docker可以使用linux内核提供的vxlan驱动，经过配置创建vxlan网络。

而从Docker自Docker Engine 1.9之后，就自带overlay网络的驱动了，也才有了可以直接使用docker create network命令创建overlay类型的网络

在这里我们除了创建单纯的vxlan网络，我们可以手动模拟overlay驱动，利用namespace自己创建overlay网络，这里会遇到很多坑，但对于学习vxlan甚至是linux网络知识都很有帮助。

另外，受环境所限这里我只试验了点对点类型的vxlan网络，但对于理解vxlan往还是够用啦

环境准备

0，在某两家云服务供应商上买了2台计算云，centos 7，这样的环境稍显复杂，因为计算云的机器都是绑定的VIP，其自身接口的ip都是小网ip,互相不认识的小网ip......

                    master节点                                                 minion节点
VIP:             188.x.x.113          ---中间网络------              106.y.y.3
IP(eth0):      172.21.0.3                                                   172.16.0.4
MAC(eth0):  52:54:00:6b:df:04                                        fa:16:3e:a8:1f:98

1，linux内核版本越高越好，如果不够，可以用如下命令进行升级

　　rpm -Uvh http://www.elrepo.org/elrepo-release-7.0-2.el7.elrepo.noarch.rpm
　　yum --enablerepo=elrepo-kernel install kernel-ml-devel kernel-ml -y

2,  安装必要的工具，比如

ln -s /var/run/docker/netns/ /var/run/netns

最基本的点对点vxlan网

所谓点对点vxlan网络，表示每个vtep只有一个伙伴，它只与这个伙伴建立一个隧道。

【实操】

master：

minion：

ip link add vxlan20 type vxlan id 200  remote 188.x.x.113 dstport 4789 dev eth0

ip addr add 10.20.1.3/24 dev vxlan20
ip link set vxlan20 up

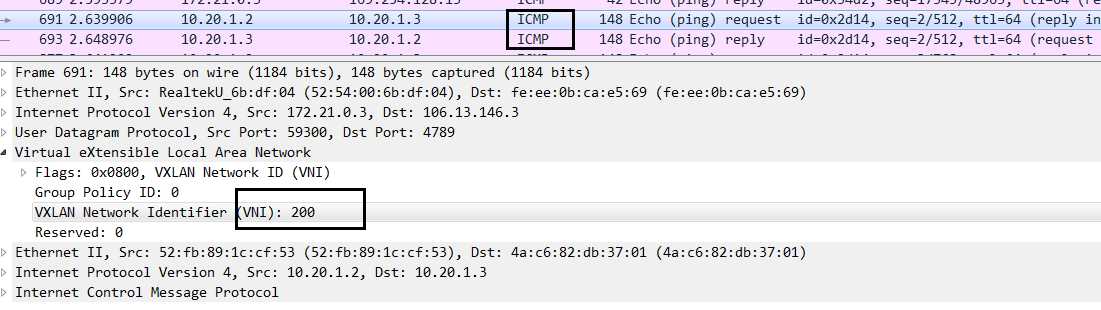

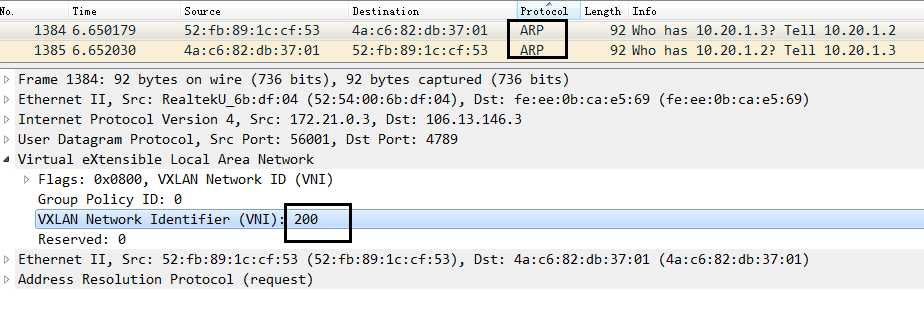

【验证】#ping  10.20.1.3 OK的，抓包也可以看到经过vxlan封装的报文

【解析】：

此种情况属于vtep之间的直接通信，arp包和icmp包都被vtep即vxlan20进行了vxlan封装。

 这部分的实验很有必要，可以说明一点，我的linux内核是支持vxlan的。这很重要，因为在开始我就使用多namespace + veth pair方式搭建环境，但总是不通，查了好多资料都说是版本问题，所以我这才舍弃自己的虚拟机上花钱购买了计算云，然后又是升级内核版本等等....

直到这种最简单方式的情况下发现是OK的，我才意识到，我解决问题的方向早就偏了....

多namespace下的点对点vxlan网

【实操】

master：

minion：
