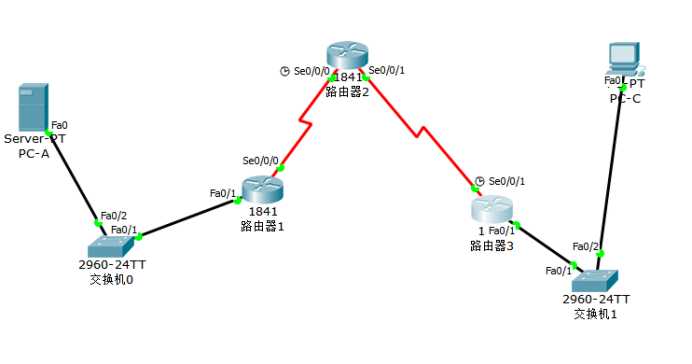

Addressing Table
地址表
|
Device |
Interface |
IP Address |
Subnet Mask |
Default Gateway |
|
R1 |
Fa0/1 |
192.134.1.1 |
255.255.255.0 |
N/A |
|
S0/0/0 |
10.1.1.1 |
255.255.255.252 |
N/A |
|
|
R2 |
S0/0/0 |
10.1.1.2 |
255.255.255.252 |
N/A |
|
S0/0/1 |
10.2.2.2 |
255.255.255.252 |
N/A |
|
|
R3 |
Fa0/1 |
192.134.3.1 |
255.255.255.0 |
N/A |
|
S0/0/1 |
10.2.2.1 |
255.255.255.252 |
N/A |
|
|
PC-A |
NIC |
192.134.1.3 |
255.255.255.0 |
192.134.1.1 |
|
PC-C |
NIC |
192.134.3.3 |
255.255.255.0 |
192.134.3.1 |
验证网络的联通性

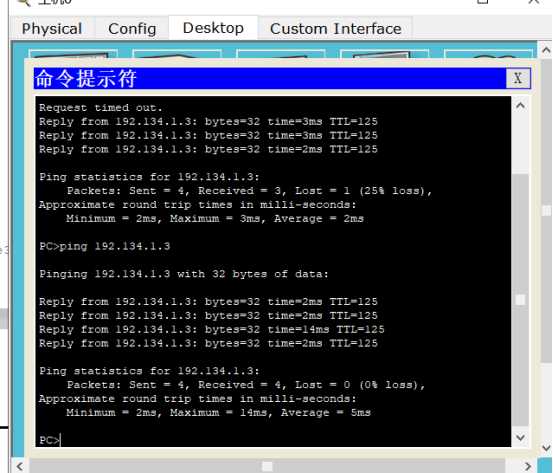

PC-CpingPC-A

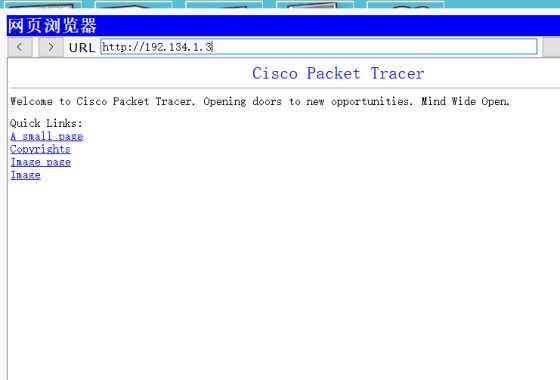

·在PC-C开一个网页浏览器登入PC-A来展示网页。关掉PC-C的浏览器。
1.在R3配置一个命名IP ACl阻隔所有外网产生的流量
R3(config)# ip access-list extended OUT-IN
R3(config-ext-nacl)# deny ip any any
R3(config-ext-nacl)# exit
R3(config)# interface s0/0/1
R3(config-if)# ip access-group OUT-IN in

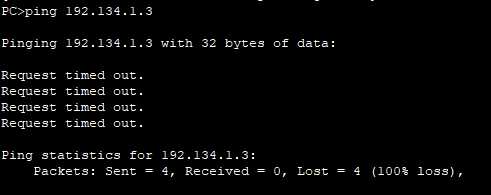

在PC-C命令提示符ping PC-A服务器。ICMP回送响应会被ACL阻隔。
2.创建一个CBAC检测规则
R3(config)# ip inspect name IN-OUT-IN icmp
R3(config)# ip inspect name IN-OUT-INtelnet
R3(config)# ip inspect name IN-OUT-INhttp
R3(config)# ip inspect audit-trail
R3(config)# service timestamps debug datetime msec
R3(config)# logging host 192.168.1.3
R3(config)# interface s0/0/1
R3(config-if)# ip inspect IN-OUT-IN out
验证审计跟踪信息正被syslog服务器记录

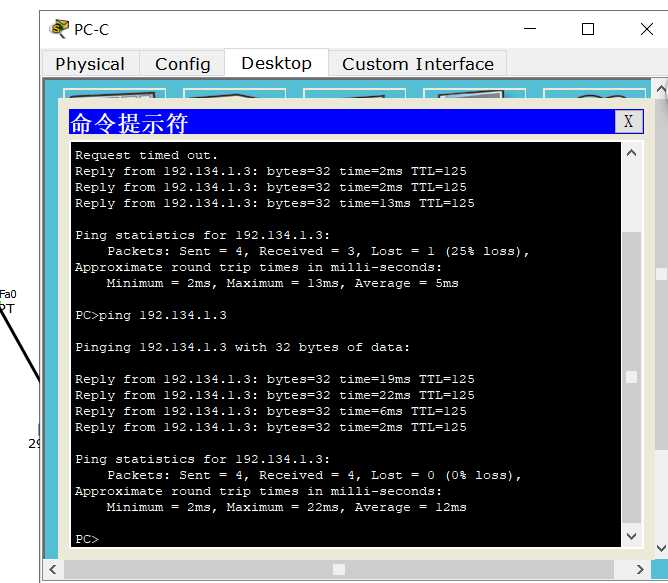

在PC-C 成功ping、telnet访问PC-A来检测连通性。

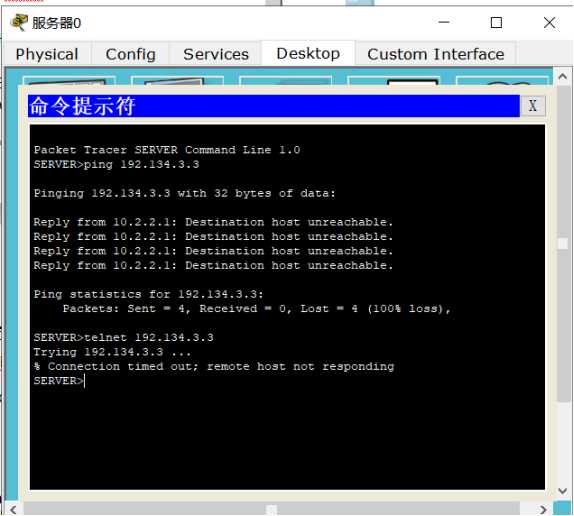

在PC-A,ping,Telnet PC-C来检测连通性，这两步都被阻隔掉

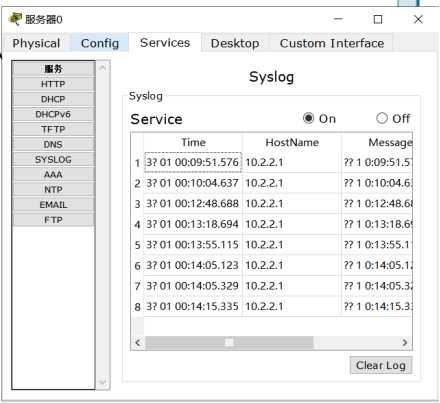

回顾在服务器PC-A的syslog信息，在配置窗口点击syslog option。
