VGA(Video Graphics Array)是IBM在1987年随PS/2机一起推出的一种视频传输标准，具有分辨率高、显示速率快、颜色丰富等优点，在彩色显示器领域得到了广泛的应用。不支持热插拔，不支持音频传输。

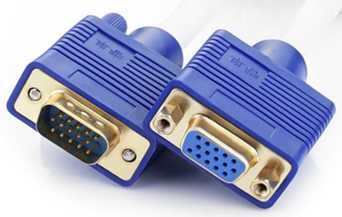

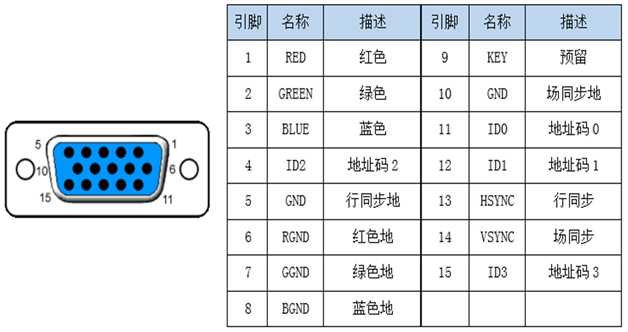

VGA接口

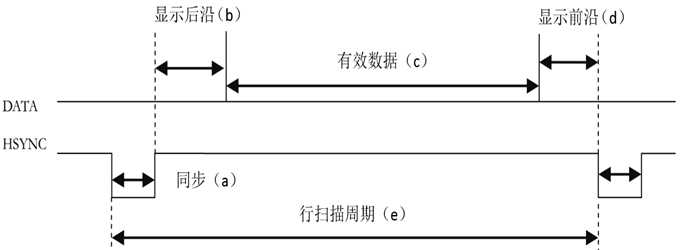

行同步时序

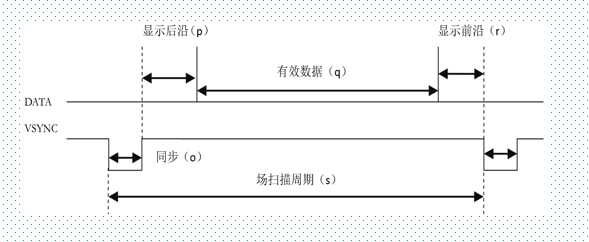

场同步时序

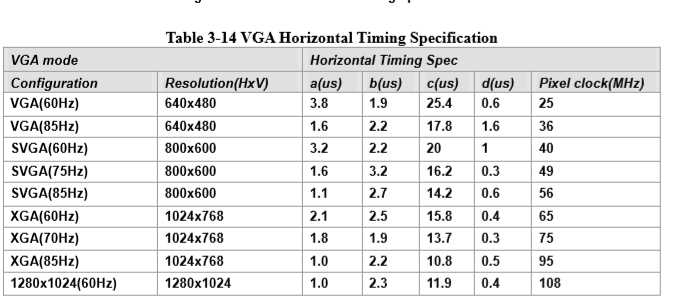

分辨率

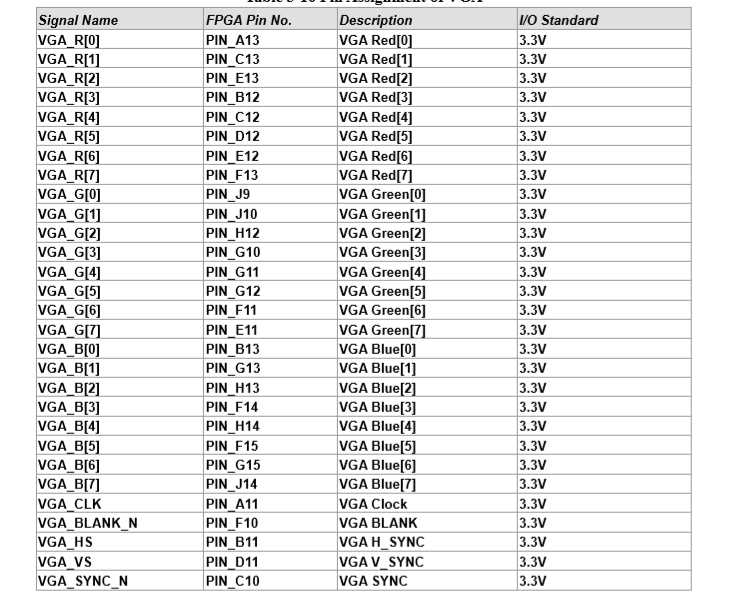

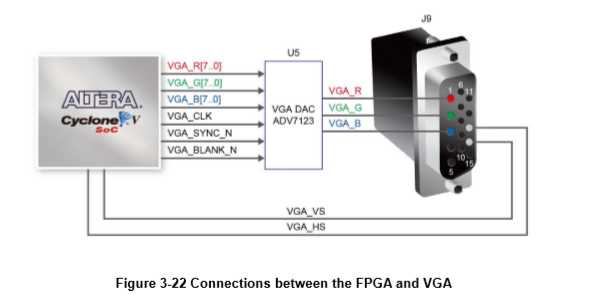

硬件简介
module vga(
output [7:0] VGA_B,
output VGA_BLANK_N,
output VGA_CLK,
output [7:0] VGA_G,
output VGA_HS,
output [7:0] VGA_R,
output VGA_SYNC_N,
output VGA_VS,
input CLOCK_50,
input KEY
);
wire[8:0] q;
rom2 rom_inst (
.address( address ),
.clock( CLOCK_50 ),
.rden( ~rdn ),
.q ( q )
);
assign VGA_BLANK_N=~rdn;
wire[23:0]datain={q[8:6],5‘d0,q[5:3],5‘d0,q[2:0],5‘d0};
wire[18:0]rd_a;
wire[18:0]address=(rd_a[18:10]*640)+rd_a[9:0];
wire rdn;
wire vga_clk;
assign VGA_CLK=vga_clk;
vga_c u0(
.clk(CLOCK_50),//50MHZ
.clrn(KEY),
.datain(datain),
.h_count(),
.v_count(),
.vga_clk(vga_clk),
.rdn(rdn), //read enable"0"active
.rd_a(rd_a),//read_address={row(9),col(10bit)}
.hs(VGA_HS),
.vs(VGA_VS),
.r(VGA_R),
.g(VGA_G),
.b(VGA_B));
endmodule
`timescale 1ns/1ns module vga_c( input clk, // 系统时钟50MHZ input clrn, //复位信号 input [23:0]datain, //输入R,G,B数据24bit output rdn, //读使能信号，低电平有效。 output [18:0]rd_a, //读地址，read_address={row(9),col(10bit)} output reg[9:0]h_count=10‘d0, //列计数器 0-799 output reg[9:0]v_count=10‘d0, //行计数器 0-524 output reg vga_clk=1‘b0, //vga时钟 25MHZ //VGA接口信号 output hs, //行扫描信号 output vs, //场扫描信号 output [7:0]r,g,b //R,G,B输出信号 ); //refreshrate=25*10^6/((96+48+640+16)*(480+2+33+10))=59.5=60 //1.VGA时钟生成，vga_clk:25MHZ always @( negedge clrn or posedge clk ) vga_clk<=(!clrn)?1‘b0: ~vga_clk; //2.计数器v_count(0-524) and h_count(0-799) always @( negedge clrn or posedge vga_clk ) if(!clrn) begin v_count<=10‘d0; h_count<=10‘d0; end else if(v_count==10‘d524) v_count<=10‘d0; else begin if(h_count==10‘d799) begin h_count<=10‘d0; v_count<=v_count+1‘b1; end else h_count<=h_count+1‘b1; end // 3.锁存输入数据data_in，rdn=0时，外部有存储器有40ns的时间提供datain数据 reg video_out=1‘b0; reg [23:0]data_reg=24‘d0; always @(negedge clrn or posedge vga_clk) if(!clrn) begin video_out<=1‘b0; data_reg<=24‘d0; end else begin video_out<=~rdn; data_reg<=datain; end //4.接口信号生成 assign hs=(h_count>=96); //HS波形输出 assign vs=(v_count>=2); //VS波形输出 wire [9:0]rol=v_count-10‘d35; //计算行地址 wire [9:0]col =h_count-10‘d143; //计算列地址 assign rd_a={rol[8:0],col[9:0]}; //行列地址拼接成一个rd_a assign rdn=~(((h_count>=10‘d143)&&(h_count<10‘d783))&&((v_count>=10‘d35)&&(v_count<10‘d515))); //只有在有效的数据位rdn才置0 assign r=(video_out)?data_reg[23:16]:8‘d0; assign g=(video_out)?data_reg[15:8]:8‘d0; assign b=(video_out)?data_reg[7:0]:8‘d0; endmodule

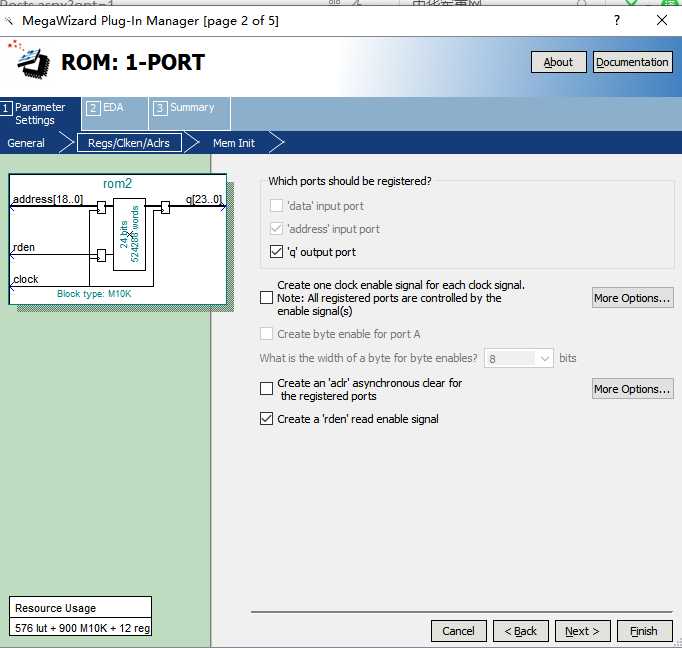

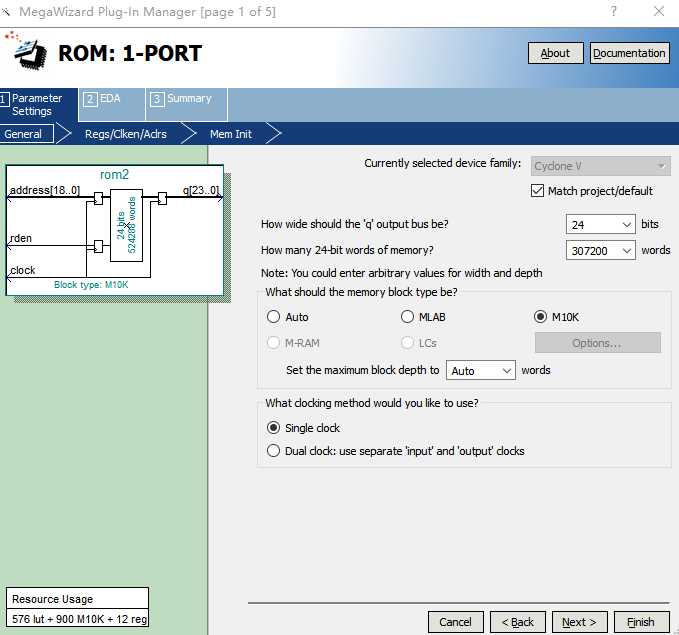

rom ip设置

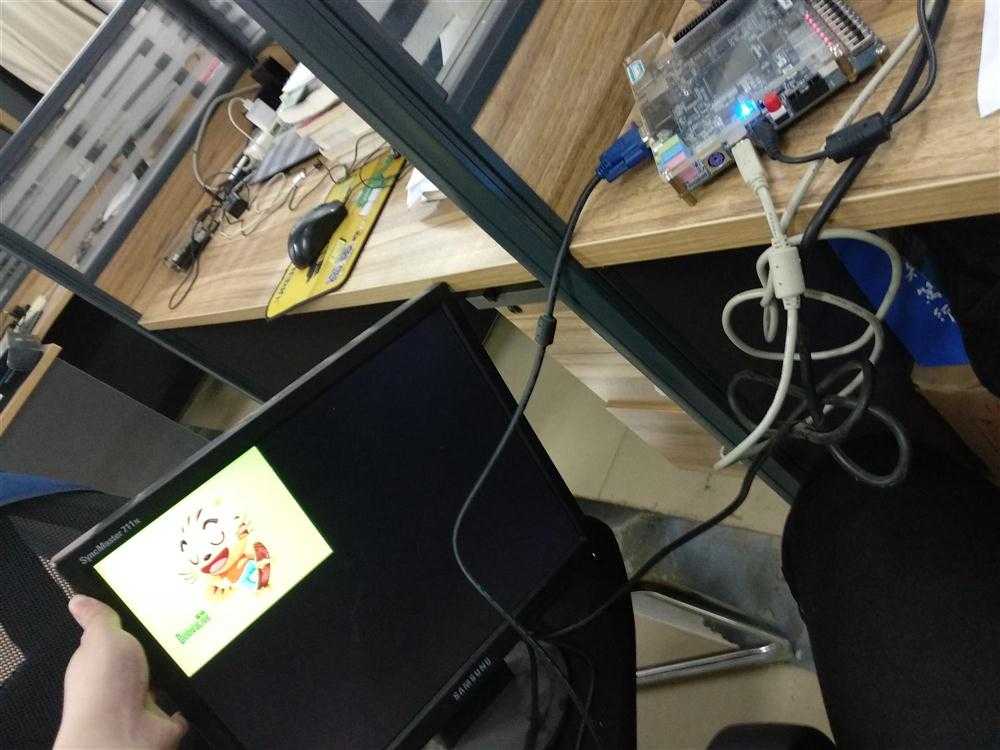

图片数据mif文件生成：可以使用工具或MATLAB
