模拟电子技术-03

时间:2019-05-05 23:04:02      阅读:191      评论:0      收藏:0      [点我收藏+]

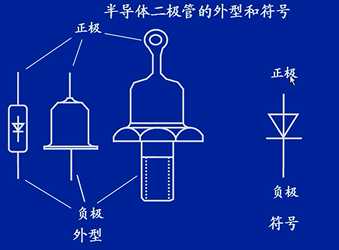

1.半导体二极管:封装的PN结。

  技术分享图片

  半导体二极管的类型:硅管、锗管。

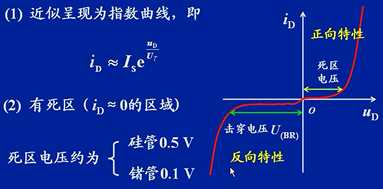

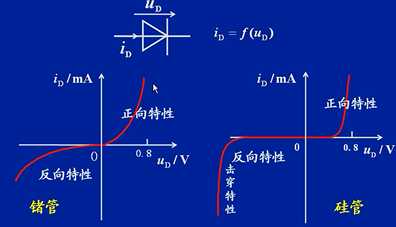

2.半导体二极管的伏安特性:

  技术分享图片

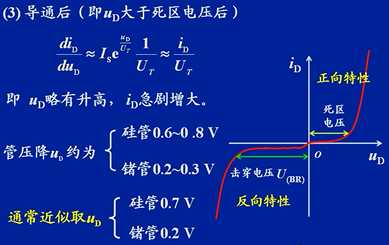

  正向特性:

  技术分享图片    技术分享图片

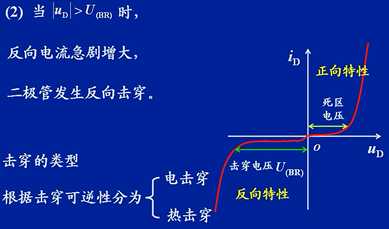

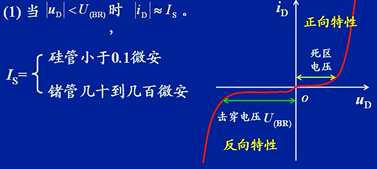

  反向特性:

  技术分享图片    技术分享图片    技术分享图片

  温度对半导体二极管特性的影响:

  1.当温度升高,死区电压、正向管压降降低。温度每升高摄氏1度,正向管压降降低2~2.5mV。

  2.温度升高,反向饱和电流增大。平均温度身高10摄氏度,反向饱和电流增大一倍。

  半导体二极管的主要电参数:

  1.额定整流电流IF:管子长期运行允许通过的电流平均值。

  2.方向击穿电压U(BR):二极管能承受的最高反向电压。

  3.最高允许反向工作电压UR:UR = (1/2~2/3)U(BR)

  4.反向电流IR:反向电压下的反向电流,越小越好。

  5.正向导通管压降。

  6.最高工作频率fM:fM与结电容有关,当工作频率超过fM时,二极管的单向导电性变差。
