Visio画图(一):UML用例图

1.找到UML用例图

A.有网状态

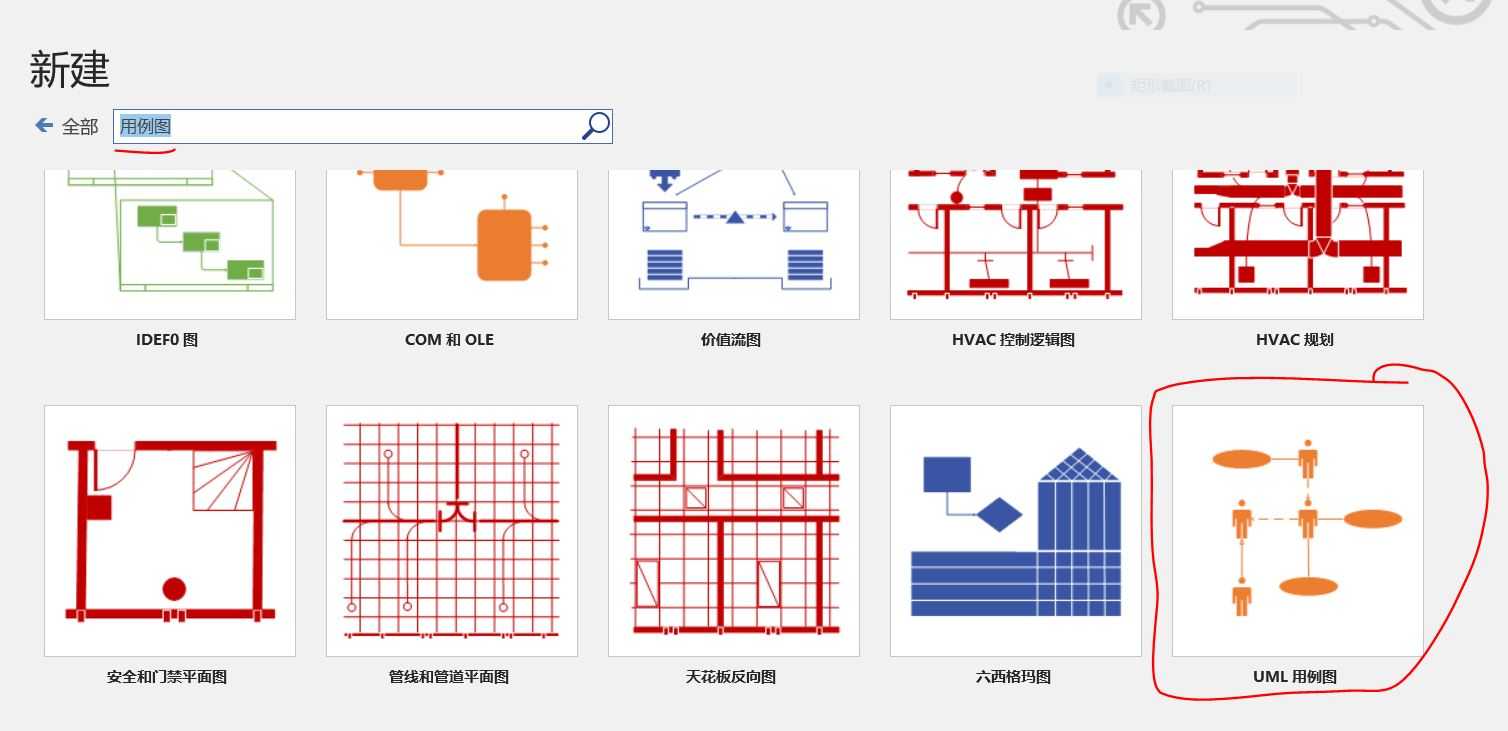

第一步 在搜索框内输入用例图进行搜索.

第二步,移动鼠标直到找到用例图

B.无网状态

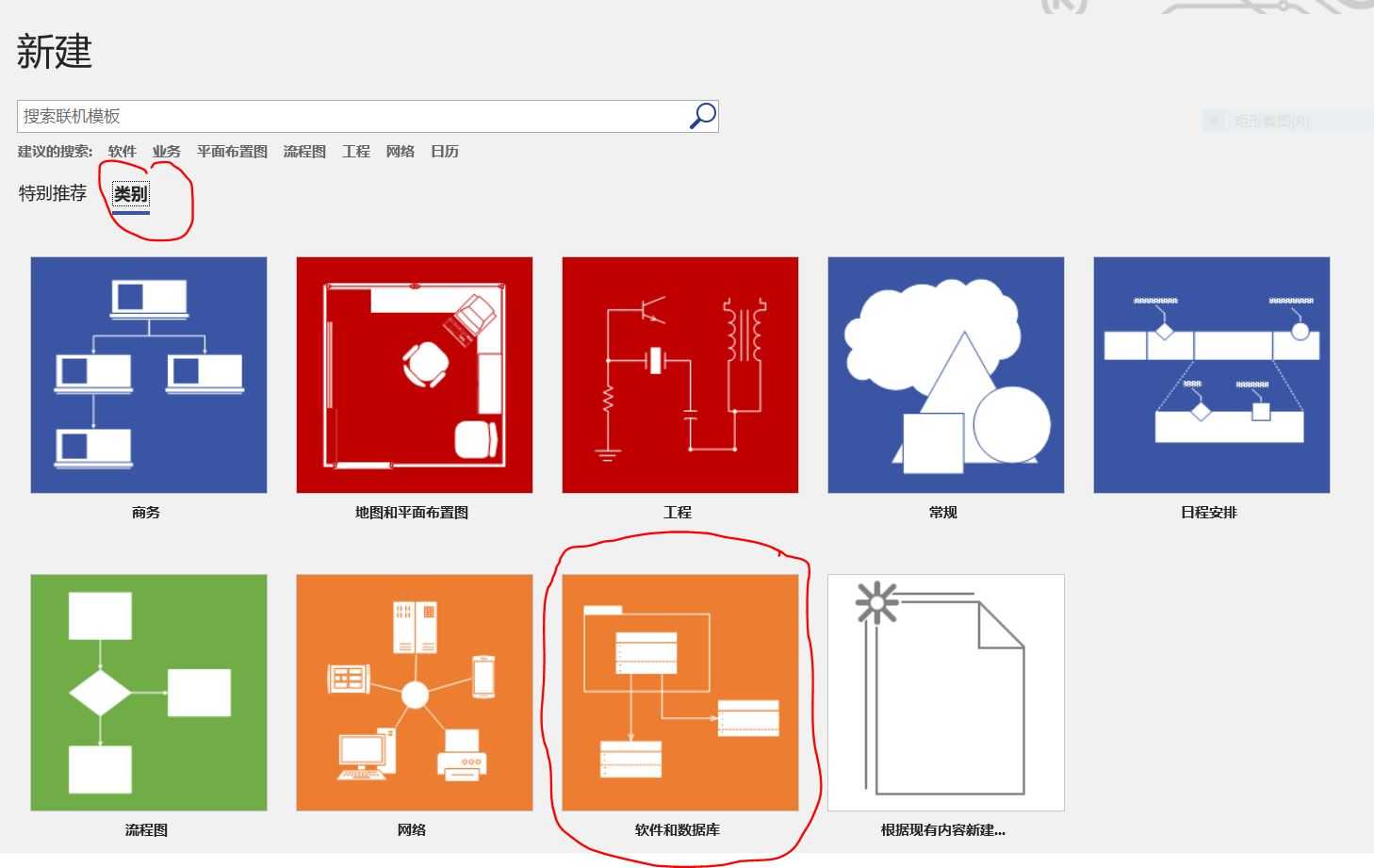

第一步 点击特别推荐旁的类别选项

第二步 点击其下方的软件和数据库

第三步 移动鼠标直到找到UML用例图

2.打开UML用例图

前提:(根据前面的提示)已经找到UML用例图了

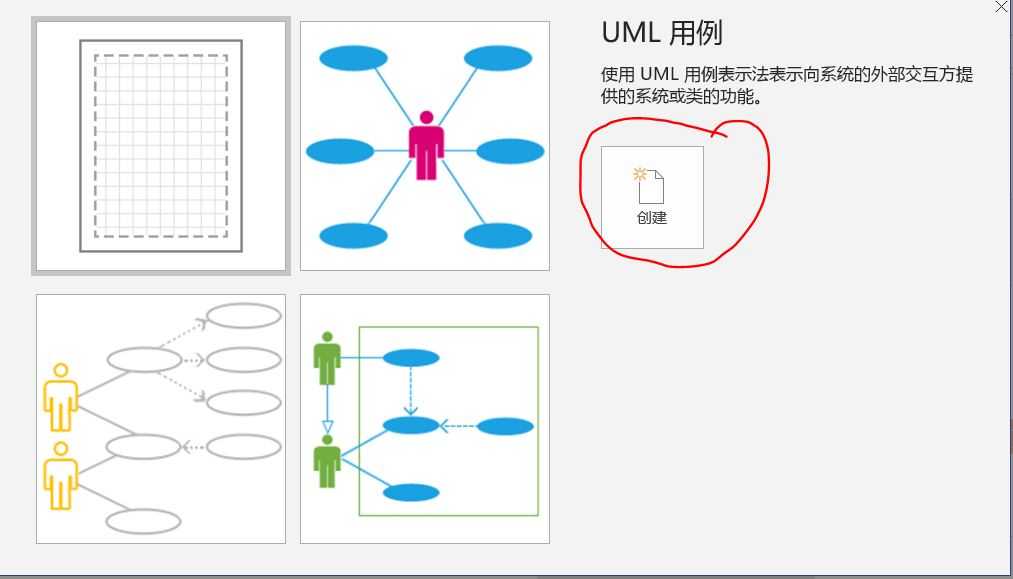

第一步 点击UML用例图,出现如下图所示的界面

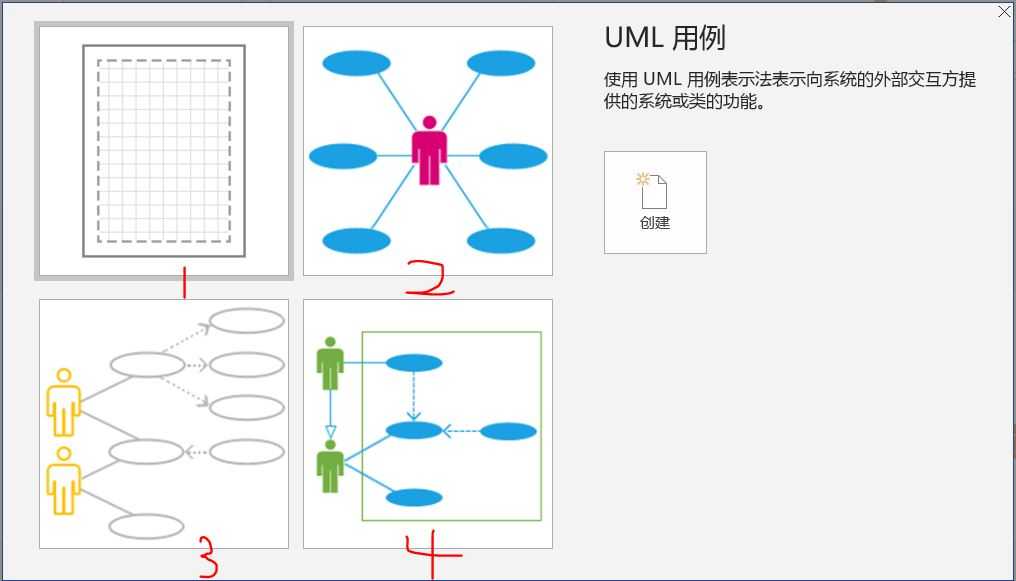

图片1代表的是自定义(随意画用例图)

图片2、图片3、图片4是VISIO里给好的常用的用例图结构(好处:节省时间)

第二步 选择自定义即图片1(可任意选择)

第三步 点击创建

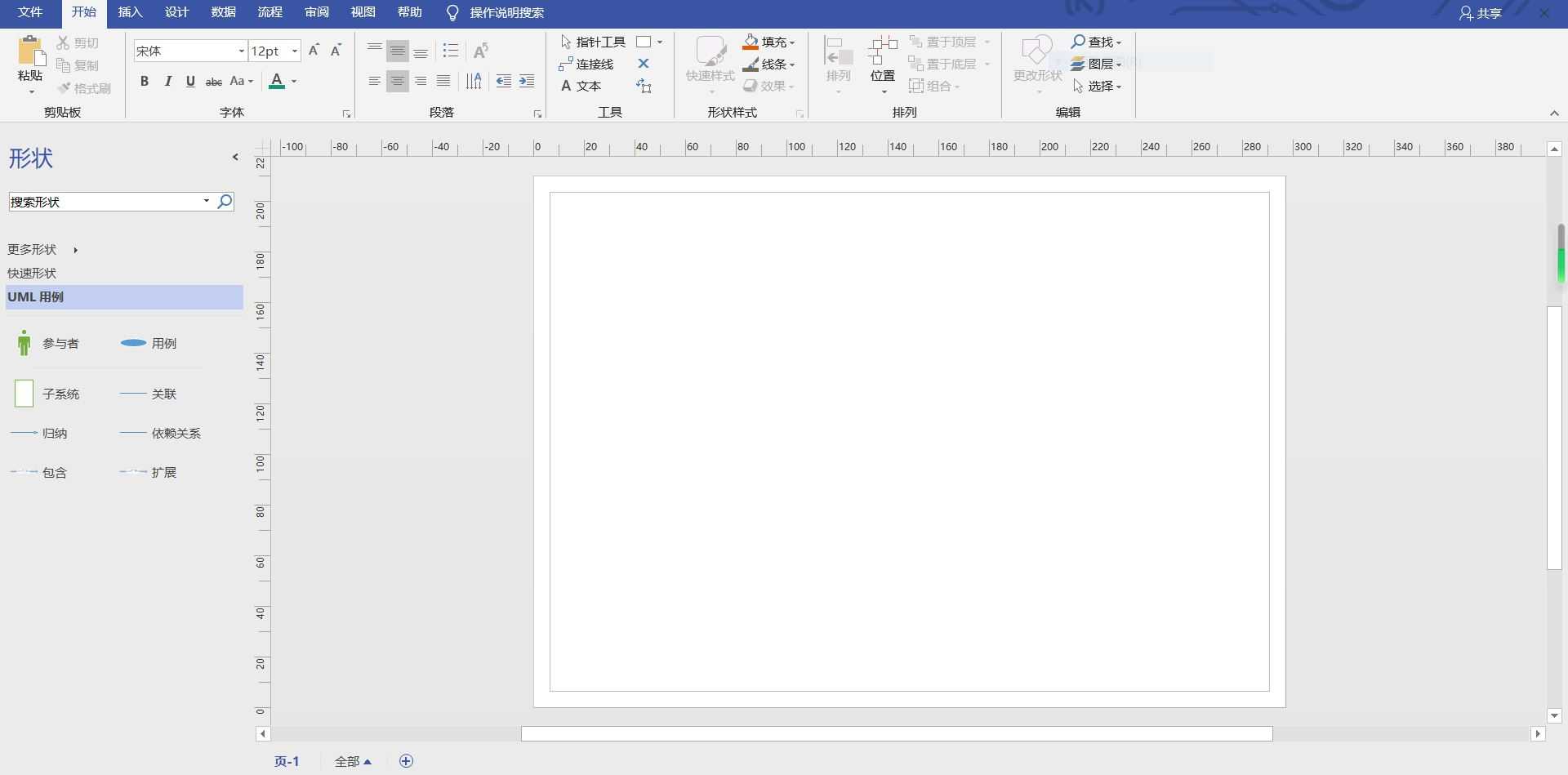

然后就进入了如下图所示的界面

此时就完成了UML用例图的打开操作

3.UML用例的简要解释

A.

通俗点来说,参与者就是UML用例图中的执行者

B.

用例是A中所讲的执行者与系统之间的交互动作序列

判断依据(见随笔用例与功能的区别,今天还没发布)

C.

子系统就是用例的集合体

D. (无向边)

关联是指执行者(参与者)与用例之间的关系,通常是无向边

E.(实线空心箭头)

归纳在用例图中的别名叫泛化(继承)

其可以表示为用例与用例之间的关系,也可以表示执行者与执行者之间的关系(执行者之间的唯一关系)。

F. (无向边)

依赖关系指的是类与类之间的关系,到类图中再详细讲解

G. (虚线”实心”箭头)

包含是指用例与用例之间的一种常用关系

箭头方向:指向包含的用例

H. (虚线”实心”箭头)

扩展是指用例与用例之间的一种常用关系

箭头方向:指向被扩展的用例

4.常用画图技巧

A.创建连接点

步骤1点击要创建连接点的图形并按住ctrl键

步骤2 一直按住ctrl键并点击工具选项卡的x按钮

步骤3 将鼠标移动到指定位置(需要创建连接点的位置)并单击

这样就在图形上创建了连接点了

连接点的效果如下图所示

B.删除连接点的方法

步骤1: 选中要删除连接点的图形并一直按ctrl键(后续操作也需要)

步骤2进入x状态,此时松开Ctrl键

步骤3找到连接点并用鼠标点击

步骤4 点delete键删除.

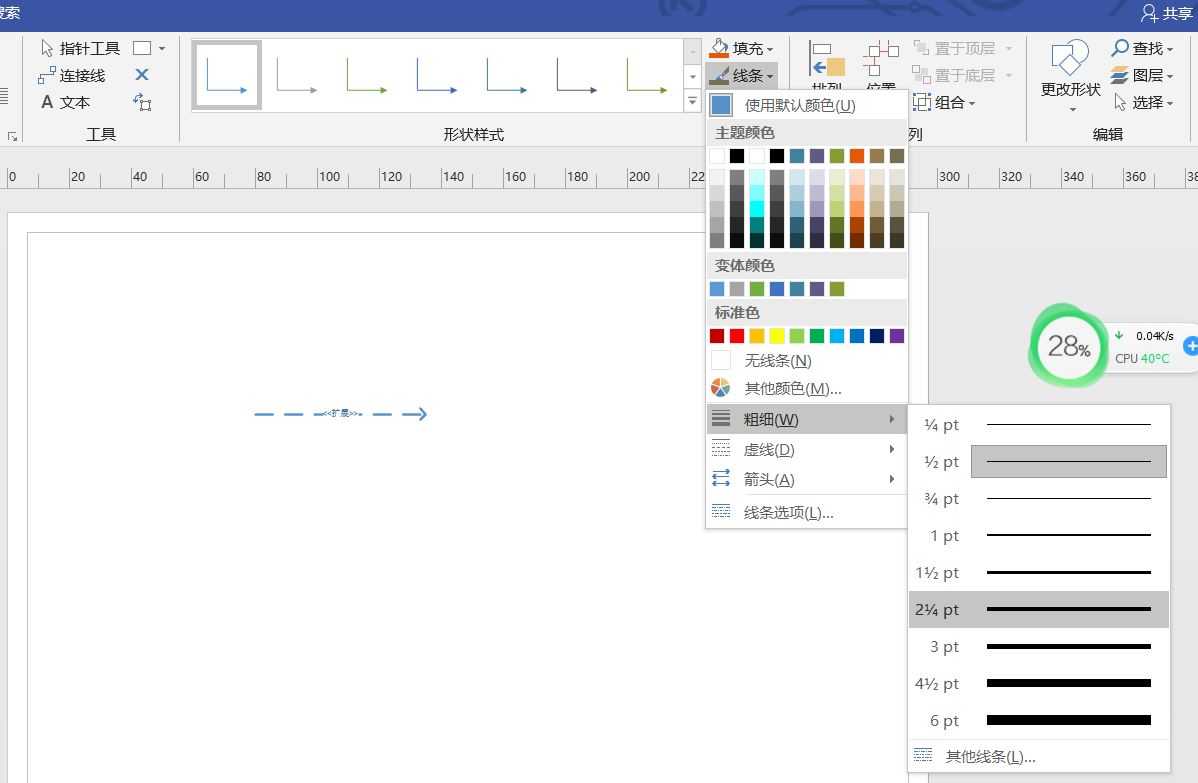

C.对图形进行形状样式处理(以”扩展”虚线为例)

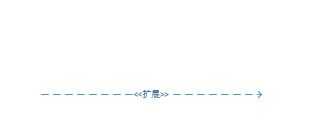

变化之前

变化中

变化后
