【案例二】Houdini消散文字制作

一、Overview

    文字通过时间轴中frame变化而碎裂从两边开始向着中间消散并向镜头移动。

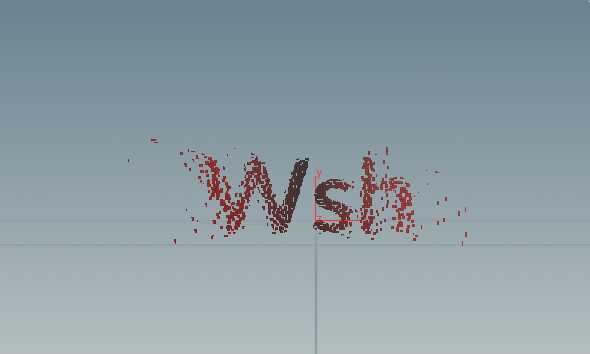

效果

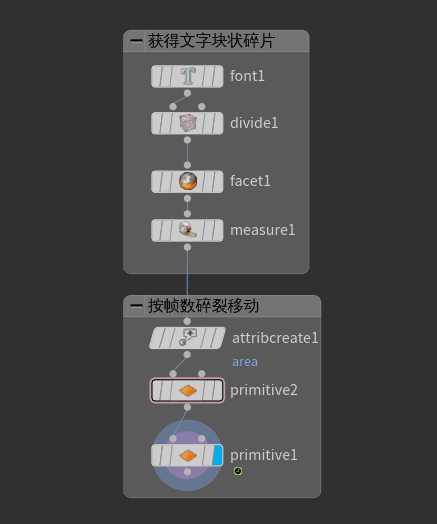

二、Sop(Surface OPerators or geometry nodes)

sops

2.1 divide

• 通过细分平滑.
• 整理多边形，三角面或四方面

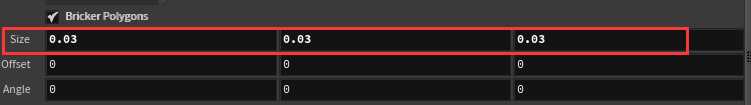

该案例中通过Bricker Polygons将文字font的mesh拆解为四方形。

sops

2.2 facet

• 控制表面的平滑度
• 统一点或法线

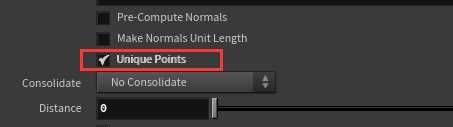

该案例中使用Unique Points选项来打散原本转换为四方形面的mesh，让每个小块成为独立的单元。

sops

2.3 measure

• 可以计算多边形的周长，面积，曲率，体积。

该案例中通过获取它的Area属性来作为碎片随机移动的一个依据。同过 $AREA可获得它计算的面积。

2.4 attribcreate

• 创建属性，可以复写一个节点的默认属性。

该案例中使用该节点重新定义了AREA节点的值，使它处在一个我们期望的范围内。

sops

2.5 primitive

• 编辑原始属性、原始属性和配置曲线。

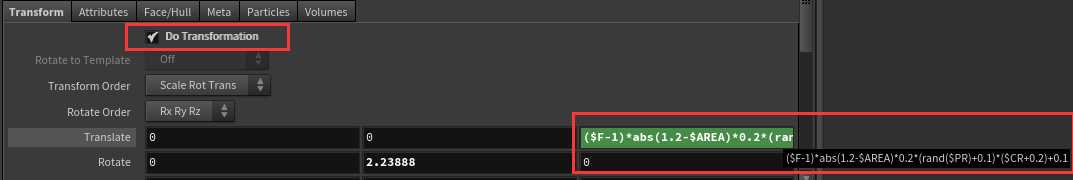

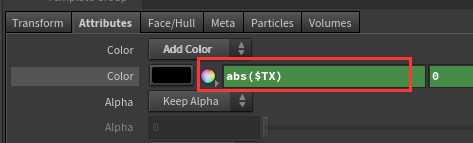

该节点可操作几何图元的基础属性，如：旋转，移动，缩放，颜色等。该案例中primitive2用来改变其颜色属性，并在primitive1中作为移动表达式的一部分。primitive1中使用其DoTransformation选项，通过自定义表达式来控制被打散图元的移动。

primitive2

primitive2

三 Function&Parameter

3.1 Fuc

• fit:相当于shader中remap或clamp，将一个范围映射到了一个范围。相关还有fit01,fit11,fit0。
• abs:绝对值

3.2 Para

• $AREA：获得measure中的面积属性
• $CR：红色通道
• $F：帧数
• $TX:X轴方向距离原点的值
