trunk

今天我们一起聊trunk（接vlan之后），一台switch我们用vlan就可以划分vlan（虚拟局域网），但是2台switch该怎么办呢？

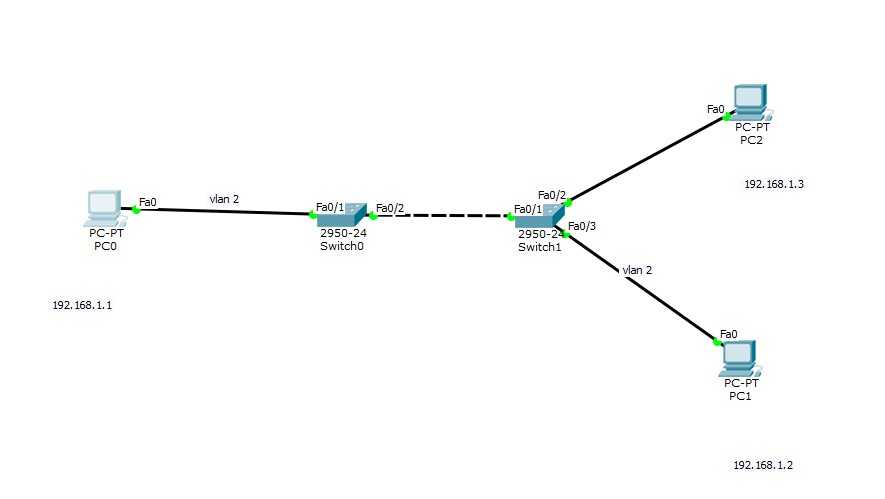

实验环境搭建

switch0 ：

enable  //切换到特权模式
configure terminal  //切换到全局模式
vlan 2  //创建vlan 2
exit // 切换到全局模式
interface fastEthernet0/1   //切换到端口配置模式
switchport access vlan 2  // 封装vlan 2
exit

switch1：

enable
configure terminal
vlan 2
exit
interface fastEthernet0/3
switchport access vlan 2
exit
interface fastEthernet0/1
switch mode trunk  //切换到trunk模式（支持同步设置）

实验结论：

1、PC0 ping得通PC1；但ping不通PC2
2、数据包走向：

• 数据包从PC0出发；
• 从f0/1端口进入switch0；
• 带上vlan 2 的标签，
• f0/2端口属于trunk模式（注：交换机端口有两种模式：access 模式 trunk模式），不判断不摘标签，通过并进入switch1，
• 数据包在switch1中寻找相同标签的vlan，即vlan 2（** 注：如果没有相同vlan则会丢弃数据包 **） ，
• f0/3端口在vlan 2中，数据包从f0/3端口出去，到达PC1；
• PC1的回复数据包以相同的方式返回到PC0。
