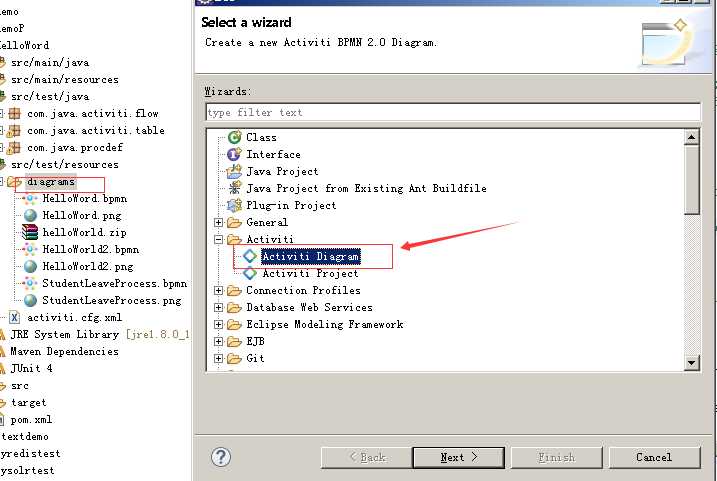

首先在diagrams下面新建一个文件夹
然后在这个文件夹下new一个Activiti Diagram
new好后出现bpmn文件，

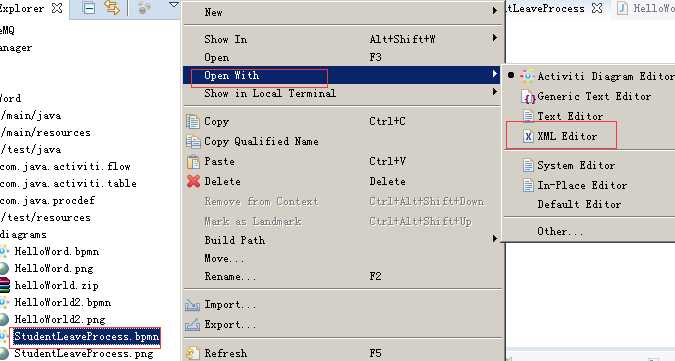

可以通过右键以xml方式打开bpmn文件查看源码

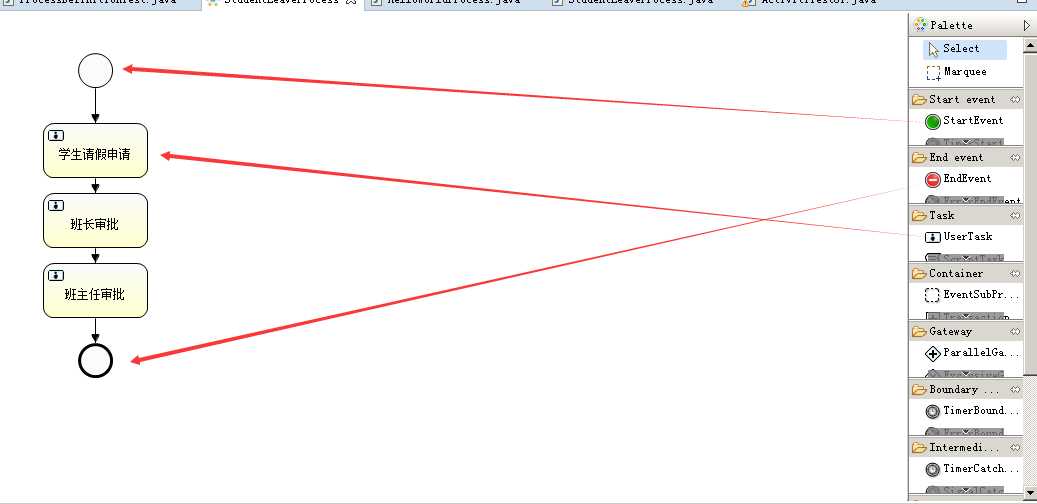

双击打开文件然后进行流程设计，点击右侧开始节点，结束节点，用户节点，然后用线连起来
找到右侧sequenceFlow将上面流程用线连起来
ctrl+s保存，会自动生成一张配，png文件

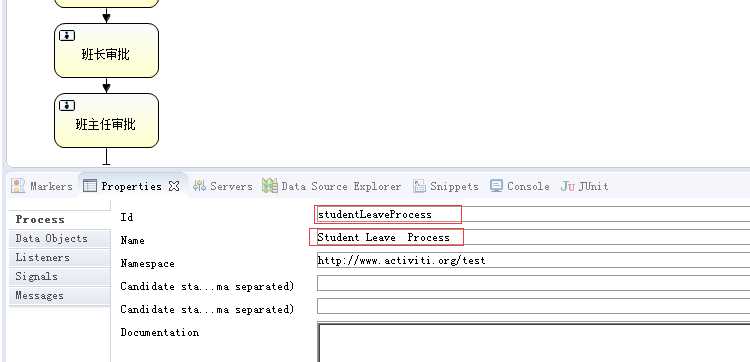

可以下properties里设置整个流程的id(机数据库表中的key),name

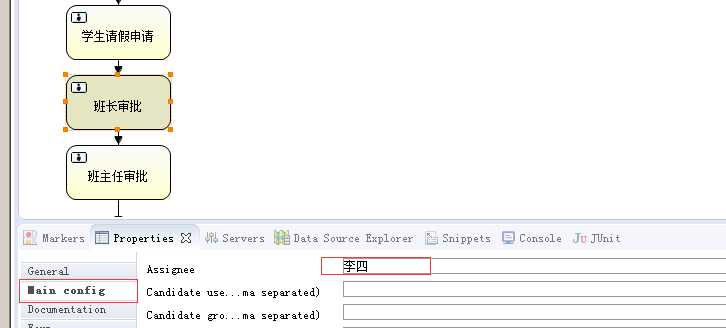

选中第二个节点，可以自由设置委派人，就是由谁处理改节点
完成上述动作，基本的流程设计已经完成
