实验2—3
实验内容：将同一交换机下的两台pc划分到不同vlan中
实验工具：思科模拟器PacketTracer7
使用设备：一台交换机，两台PC
实验步骤：

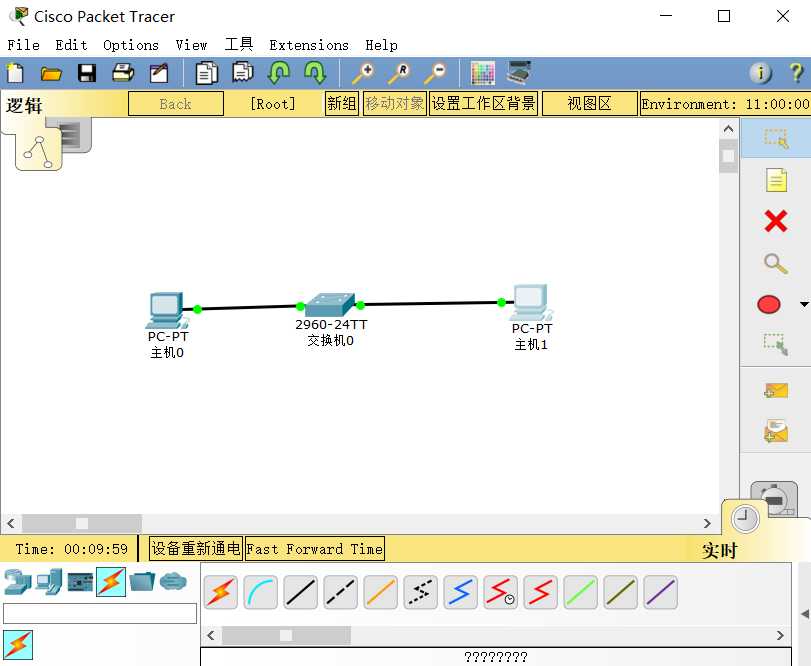

一.配置网络拓扑图
注：1.连线可选择闪电符号自动连接
2.交换机旁边开始时红色或橙黄色，表示正在连接，变为绿色表示连接成功

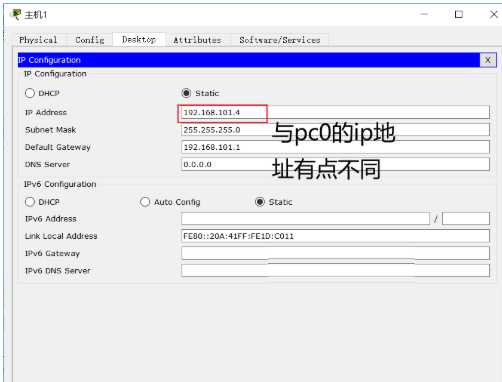

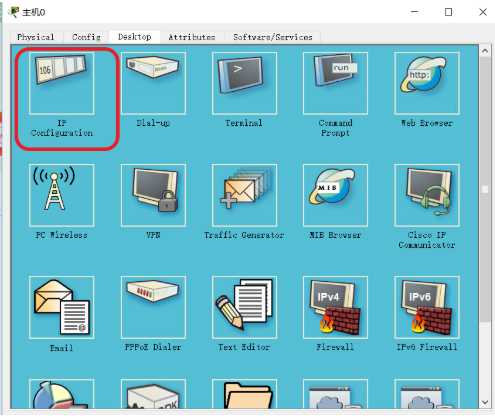

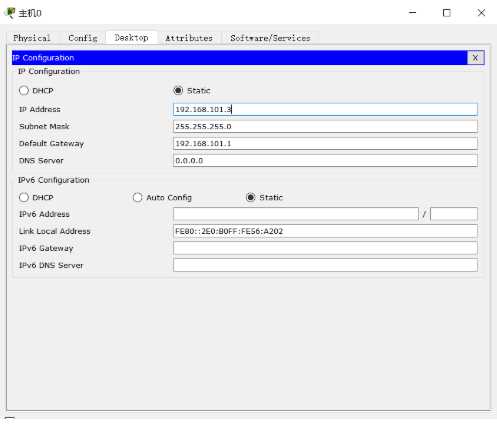

二.配置IP地址，掩码和网关（pc0和pc1的配置相同，IP地址有点区别，其他均相同）

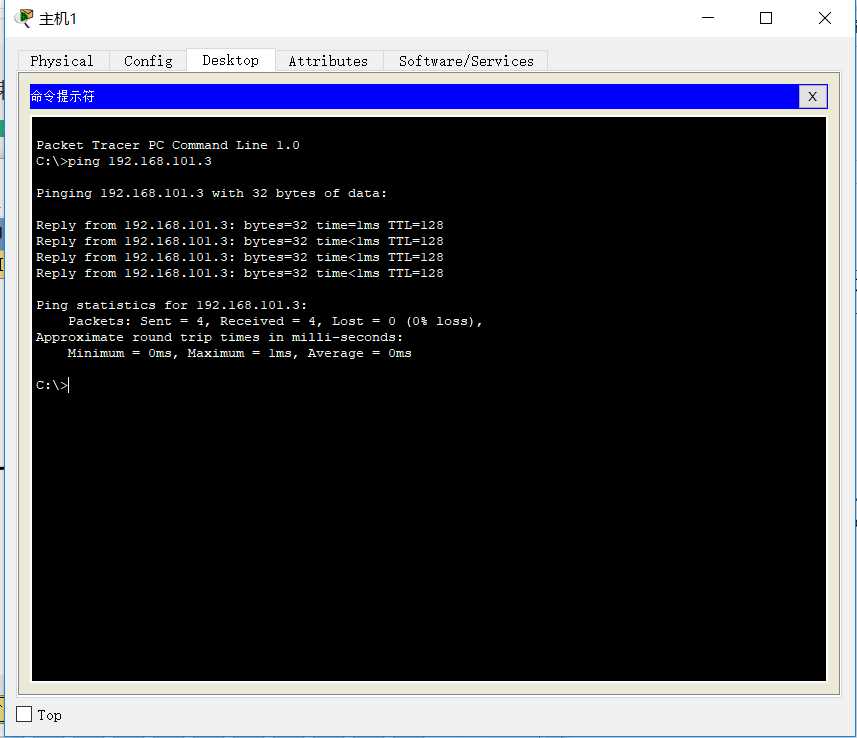

三.通过PC1ping PC0（能够ping通，表示配置正常）
四.点击路由器，找到命令行 依次输入下面的指令

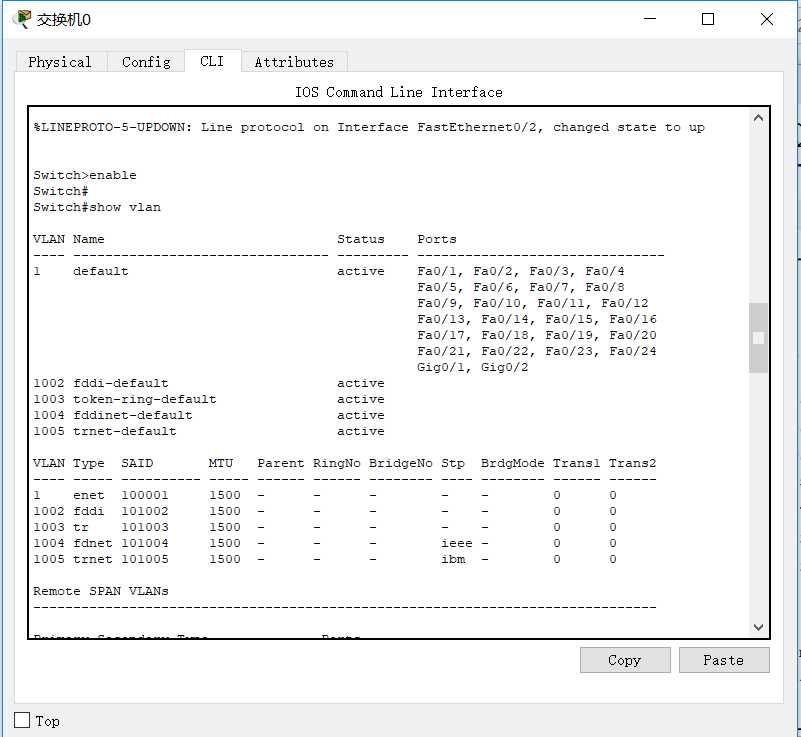

1.show vlan 注：查看已有的vlan配置

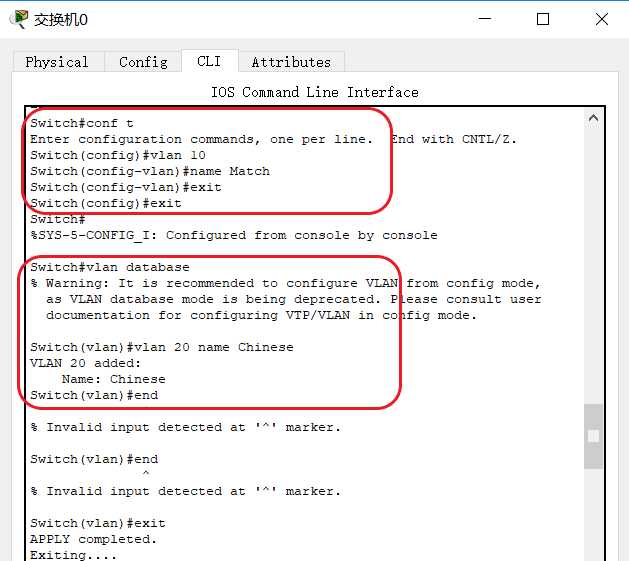

2.两种方式划分vlan 注：此处划分为vlan10 name=match 和 vlan20 name=chinese

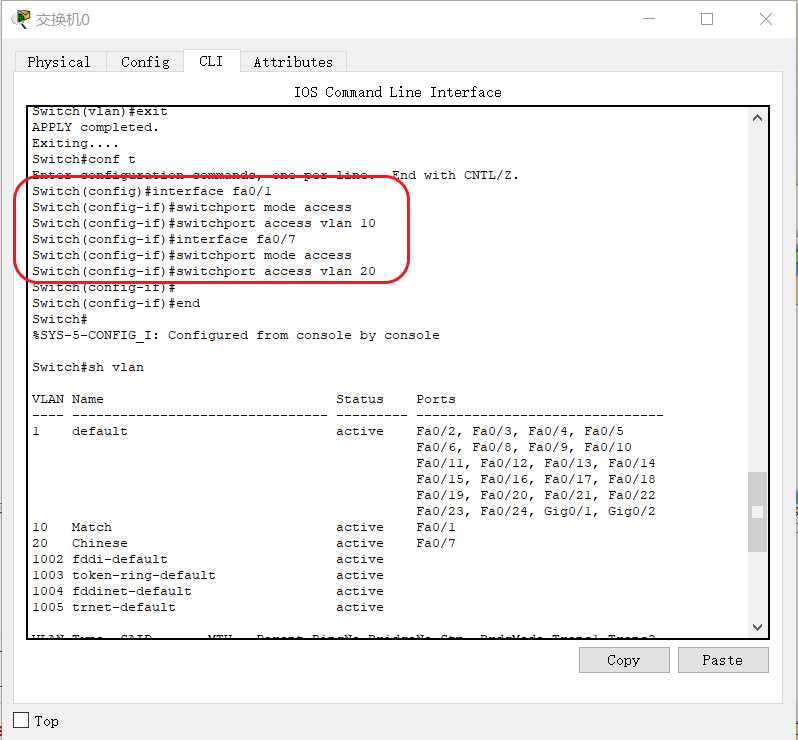

3.把端口划分给vlan。可以用show vlan查看现在的vlan配置

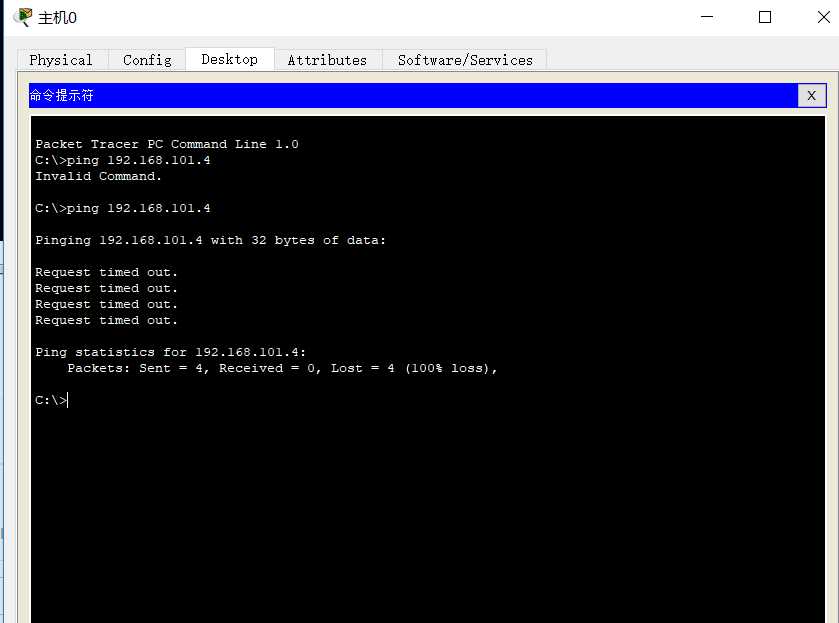

五.现在退出交换机配置，点击电脑PC0，进入【桌面】界面里的命令提示符，我们ping一下另一台电脑
发现超时，已经ping不通了。
