raid 搭建

时间：2019-04-11 20:48:44      阅读：73      评论：0      收藏：0      [点我收藏+]

RAID几种常见的类型

RAID类型

最低磁盘个数

空间利用率

各自的优缺点

级 别

说 明

RAID0

条带卷

2+

100%

读写速度快，不容错

RAID1

镜像卷

2

50%

读写速度一般，容错

RAID5

带奇偶校验的条带卷

3+

(n-1)/n

读写速度快，容错，允许坏一块盘

RAID10

RAID1的安全+RAID0的高速

4

50%

读写速度快，容错



RAID基本思想：把好几块硬盘通过一定组合方式把它组合起来，成为一个新的硬盘阵列组，从而使它能够达到高性能硬盘的要求

RAID-0-1-5-10搭建及使用-删除RAID及注意事项



RAID的实现方式

面试题：我们做硬件RAID，是在装系统前还是之后？

答：先做阵列才装系统 ，一般服务器启动时，有显示进入配置Riad的提示。

硬RAID：需要RAID卡，我们的磁盘是接在RAID卡的，由它统一管理和控制。数据也由它来进行分配和维护；它有自己的cpu，处理速度快

软RAID：通过操作系统实现



Mdadm命令详解



Linux内核中有一个md(multiple devices)模块在底层管理RAID设备，它会在应用层给我们提供一个应用程序的工具mdadm ，mdadm是linux下用于创建和管理软件RAID的命令。



mdadm命令常见参数解释：

参数

 作用

-a

检测设备名称

添加磁盘

-n

 指定设备数量

-l

 指定RAID级别

-C

 创建

-v

 显示过程

-f

 模拟设备损坏

-r

 移除设备

-Q

 查看摘要信息

-D

 查看详细信息

-S

 停止RAID磁盘阵列



互动： raid5需要3块硬盘。  那么使用4块硬盘，可以做raid5吗？

可以的



实战搭建raid10阵列

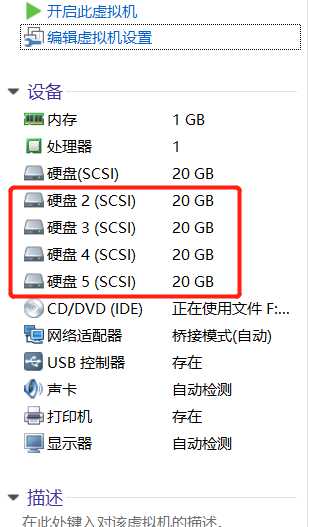

新添加4块硬盘

 技术分享图片



第一步：查看磁盘

[root@ken ~]# ls /dev/sd*
/dev/sda  /dev/sda1  /dev/sda2  /dev/sdb  /dev/sdc  /dev/sdd  /dev/sde



第二步：下载mdadm

[root@ken ~]# yum install mdadm -y



第三步：创建raid10阵列

技术分享图片
[root@ken ~]# mdadm -Cv /dev/md0 -a yes -n 4 -l 10 /dev/sd{b,c,d,e}
mdadm: layout defaults to n2
mdadm: layout defaults to n2
mdadm: chunk size defaults to 512K
mdadm: size set to 20954112K
mdadm: Fail create md0 when using /sys/module/md_mod/parameters/new_array
mdadm: Defaulting to version 1.2 metadata
mdadm: array /dev/md0 started.
技术分享图片



第四步：格式磁盘阵列为ext4

技术分享图片
[root@ken ~]# mkfs.ext4 /dev/md0
mapper/ mcelog  md0     mem     midi    mqueue/
[root@ken ~]# mkfs.ext4 /dev/md0
mke2fs 1.42.9 (28-Dec-2013)
Filesystem label=
OS type: Linux
Block size=4096 (log=2)
Fragment size=4096 (log=2)
Stride=128 blocks, Stripe width=256 blocks
2621440 inodes, 10477056 blocks
523852 blocks (5.00%) reserved for the super user
First data block=0
Maximum filesystem blocks=2157969408
320 block groups
32768 blocks per group, 32768 fragments per group
8192 inodes per group
Superblock backups stored on blocks:
    32768, 98304, 163840, 229376, 294912, 819200, 884736, 1605632, 2654208,
    4096000, 7962624

Allocating group tables: done
Writing inode tables: done
Creating journal (32768 blocks): done
Writing superblocks and filesystem accounting information: done
技术分享图片



第五步：挂载

技术分享图片
[root@ken ~]# mkdir /raid10
[root@ken ~]# mount /dev/md0 /raid10
[root@ken ~]# df -h
Filesystem               Size  Used Avail Use% Mounted on
/dev/mapper/centos-root   17G  1.2G   16G   7% /
devtmpfs                 224M     0  224M   0% /dev
tmpfs                    236M     0  236M   0% /dev/shm
tmpfs                    236M  5.6M  230M   3% /run
tmpfs                    236M     0  236M   0% /sys/fs/cgroup
/dev/sda1               1014M  130M  885M  13% /boot
tmpfs                     48M     0   48M   0% /run/user/0
/dev/md0                  40G   49M   38G   1% /raid10
技术分享图片



第六步：查看/dev/md0的详细信息

技术分享图片
[root@ken ~]# mdadm -D /dev/md0
/dev/md0:
           Version : 1.2
     Creation Time : Thu Feb 28 19:08:25 2019
        Raid Level : raid10
        Array Size : 41908224 (39.97 GiB 42.91 GB)
     Used Dev Size : 20954112 (19.98 GiB 21.46 GB)
      Raid Devices : 4
     Total Devices : 4
       Persistence : Superblock is persistent

       Update Time : Thu Feb 28 19:11:41 2019
             State : clean, resyncing
    Active Devices : 4
   Working Devices : 4
    Failed Devices : 0
     Spare Devices : 0

            Layout : near=2
        Chunk Size : 512K

Consistency Policy : resync

     Resync Status : 96% complete

              Name : ken:0  (local to host ken)
              UUID : c5df1175:a6b1ad23:f3d7e80b:6b56fe98
            Events : 26

    Number   Major   Minor   RaidDevice State
       0       8       16        0      active sync set-A   /dev/sdb
       1       8       32        1      active sync set-B   /dev/sdc
       2       8       48        2      active sync set-A   /dev/sdd
       3       8       64        3      active sync set-B   /dev/sde
技术分享图片



第七步：写入到配置文件中

[root@ken ~]# echo "/dev/md0 /raid10 ext4 defaults 0 0" >> /etc/fstab



损坏磁盘阵列及修复



之所以在生产环境中部署RAID 10磁盘阵列，是为了提高硬盘存储设备的读写速度及数据的安全性，但由于我们的硬盘设备是在虚拟机中模拟出来的，因此对读写速度的改善可能并不直观。

在确认有一块物理硬盘设备出现损坏而不能继续正常使用后，应该使用mdadm命令将其移除，然后查看RAID磁盘阵列的状态，可以发现状态已经改变。



第一步：模拟设备损坏

技术分享图片
[root@ken ~]# mdadm /dev/md0 -f /dev/sdb
mdadm: set /dev/sdb faulty in /dev/md0
[root@ken ~]# mdadm -D /dev/md0
/dev/md0:
           Version : 1.2
     Creation Time : Thu Feb 28 19:08:25 2019
        Raid Level : raid10
        Array Size : 41908224 (39.97 GiB 42.91 GB)
     Used Dev Size : 20954112 (19.98 GiB 21.46 GB)
      Raid Devices : 4
     Total Devices : 4
       Persistence : Superblock is persistent

       Update Time : Thu Feb 28 19:15:59 2019
             State : clean, degraded
    Active Devices : 3
   Working Devices : 3
    Failed Devices : 1
     Spare Devices : 0

            Layout : near=2
        Chunk Size : 512K

Consistency Policy : resync

              Name : ken:0  (local to host ken)
              UUID : c5df1175:a6b1ad23:f3d7e80b:6b56fe98
            Events : 30

    Number   Major   Minor   RaidDevice State
       -       0        0        0      removed
       1       8       32        1      active sync set-B   /dev/sdc
       2       8       48        2      active sync set-A   /dev/sdd
       3       8       64        3      active sync set-B   /dev/sde

       0       8       16        -      faulty   /dev/sdb
技术分享图片



第二步：添加新的磁盘

在RAID 10级别的磁盘阵列中，当RAID 1磁盘阵列中存在一个故障盘时并不影响RAID 10磁盘阵列的使用。当购买了新的硬盘设备后再使用mdadm命令来予以替换即可，在此期间我们可以在/RAID目录中正常地创建或删除文件。由于我们是在虚拟机中模拟硬盘，所以先重启系统，然后再把新的硬盘添加到RAID磁盘阵列中。

技术分享图片
[root@ken ~]# reboot
[root@ken ~]# umount /raid10
[root@ken ~]# mdadm /dev/md0 -a /dev/sdb
mdadm: added /dev/sdb
[root@ken ~]# mdadm -D  /dev/md0
/dev/md0:
           Version : 1.2
     Creation Time : Thu Feb 28 19:08:25 2019
        Raid Level : raid10
        Array Size : 41908224 (39.97 GiB 42.91 GB)
     Used Dev Size : 20954112 (19.98 GiB 21.46 GB)
      Raid Devices : 4
     Total Devices : 4
       Persistence : Superblock is persistent

       Update Time : Thu Feb 28 19:19:14 2019
             State : clean, degraded, recovering
    Active Devices : 3
   Working Devices : 4
    Failed Devices : 0
     Spare Devices : 1

            Layout : near=2
        Chunk Size : 512K

Consistency Policy : resync

    Rebuild Status : 7% complete                                      #这里显示重建进度

              Name : ken:0  (local to host ken)
              UUID : c5df1175:a6b1ad23:f3d7e80b:6b56fe98
            Events : 35

    Number   Major   Minor   RaidDevice State
       4       8       16        0      spare rebuilding   /dev/sdb    #rebuilding重建中
       1       8       32        1      active sync set-B   /dev/sdc
       2       8       48        2      active sync set-A   /dev/sdd
       3       8       64        3      active sync set-B   /dev/sde
技术分享图片



再次查看发现已经构建完毕

技术分享图片
[root@ken ~]# mdadm -D  /dev/md0
/dev/md0:
           Version : 1.2
     Creation Time : Thu Feb 28 19:08:25 2019
        Raid Level : raid10
        Array Size : 41908224 (39.97 GiB 42.91 GB)
     Used Dev Size : 20954112 (19.98 GiB 21.46 GB)
      Raid Devices : 4
     Total Devices : 4
       Persistence : Superblock is persistent

       Update Time : Thu Feb 28 19:20:52 2019
             State : clean
    Active Devices : 4
   Working Devices : 4
    Failed Devices : 0
     Spare Devices : 0

            Layout : near=2
        Chunk Size : 512K

Consistency Policy : resync

              Name : ken:0  (local to host ken)
              UUID : c5df1175:a6b1ad23:f3d7e80b:6b56fe98
            Events : 51

    Number   Major   Minor   RaidDevice State
       4       8       16        0      active sync set-A   /dev/sdb
       1       8       32        1      active sync set-B   /dev/sdc
       2       8       48        2      active sync set-A   /dev/sdd
       3       8       64        3      active sync set-B   /dev/sde
技术分享图片



实战搭建raid5阵列+备份盘

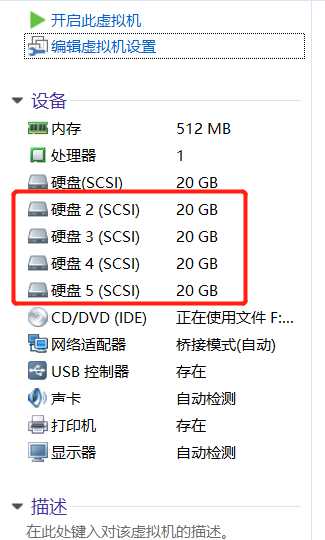

为了避免多个实验之间相互发生冲突，我们需要保证每个实验的相对独立性，为此需要大家自行将虚拟机还原到初始状态。另外，由于刚才已经演示了RAID 10磁盘阵列的部署方法，我们现在来看一下RAID 5的部署效果。部署RAID 5磁盘阵列时，至少需要用到3块硬盘，还需要再加一块备份硬盘，所以总计需要在虚拟机中模拟4块硬盘设备。

技术分享图片



第一步：查看磁盘

[root@ken ~]# ls /dev/sd*
/dev/sda  /dev/sda1  /dev/sda2  /dev/sdb  /dev/sdc  /dev/sdd  /dev/sde



第二步：创建RAID5阵列

技术分享图片
[root@ken ~]# mdadm  -Cv /dev/md0 -n 3 -l 5 -x 1 /dev/sd{b,c,d,e}
mdadm: layout defaults to left-symmetric
mdadm: layout defaults to left-symmetric
mdadm: chunk size defaults to 512K
mdadm: size set to 20954112K
mdadm: Fail create md0 when using /sys/module/md_mod/parameters/new_array
mdadm: Defaulting to version 1.2 metadata
mdadm: array /dev/md0 started.
技术分享图片



第三步：格式化为ext4

技术分享图片
[root@ken ~]# mkfs.ext4 /dev/md0
mke2fs 1.42.9 (28-Dec-2013)
Filesystem label=
OS type: Linux
Block size=4096 (log=2)
Fragment size=4096 (log=2)
Stride=128 blocks, Stripe width=256 blocks
2621440 inodes, 10477056 blocks
523852 blocks (5.00%) reserved for the super user
First data block=0
Maximum filesystem blocks=2157969408
320 block groups
32768 blocks per group, 32768 fragments per group
8192 inodes per group
Superblock backups stored on blocks:
    32768, 98304, 163840, 229376, 294912, 819200, 884736, 1605632, 2654208,
    4096000, 7962624

Allocating group tables: done
Writing inode tables: done
Creating journal (32768 blocks): done
Writing superblocks and filesystem accounting information: done
技术分享图片



第四步：挂载

技术分享图片
[root@ken ~]# mount /dev/md0 /raid5
[root@ken ~]# df -h
Filesystem               Size  Used Avail Use% Mounted on
/dev/mapper/centos-root   17G  1.2G   16G   7% /
devtmpfs                 476M     0  476M   0% /dev
tmpfs                    488M     0  488M   0% /dev/shm
tmpfs                    488M  7.7M  480M   2% /run
tmpfs                    488M     0  488M   0% /sys/fs/cgroup
/dev/sda1               1014M  130M  885M  13% /boot
tmpfs                     98M     0   98M   0% /run/user/0
/dev/md0                  40G   49M   38G   1% /raid5
技术分享图片



第五步：查看阵列信息

可以发现有一个备份盘/dev/sde

技术分享图片
[root@ken ~]# mdadm -D /dev/md0
/dev/md0:
           Version : 1.2
     Creation Time : Thu Feb 28 19:35:10 2019
        Raid Level : raid5
        Array Size : 41908224 (39.97 GiB 42.91 GB)
     Used Dev Size : 20954112 (19.98 GiB 21.46 GB)
      Raid Devices : 3
     Total Devices : 4
       Persistence : Superblock is persistent

       Update Time : Thu Feb 28 19:37:11 2019
             State : active
    Active Devices : 3
   Working Devices : 4
    Failed Devices : 0
     Spare Devices : 1

            Layout : left-symmetric
        Chunk Size : 512K

Consistency Policy : resync

              Name : ken:0  (local to host ken)
              UUID : b693fe72:4452bd3f:4d995779:ee33bc77
            Events : 76

    Number   Major   Minor   RaidDevice State
       0       8       16        0      active sync   /dev/sdb
       1       8       32        1      active sync   /dev/sdc
       4       8       48        2      active sync   /dev/sdd

       3       8       64        -      spare   /dev/sde
技术分享图片



第六步：模拟/dev/sdb磁盘损坏

可以发现/dev/sde备份盘立即开始构建

技术分享图片
[root@ken ~]# mdadm /dev/md0 -f /dev/sdb
mdadm: set /dev/sdb faulty in /dev/md0
[root@ken ~]# mdadm -D /dev/md0
/dev/md0:
           Version : 1.2
     Creation Time : Thu Feb 28 19:35:10 2019
        Raid Level : raid5
        Array Size : 41908224 (39.97 GiB 42.91 GB)
     Used Dev Size : 20954112 (19.98 GiB 21.46 GB)
      Raid Devices : 3
     Total Devices : 4
       Persistence : Superblock is persistent

       Update Time : Thu Feb 28 19:38:41 2019
             State : active, degraded, recovering
    Active Devices : 2
   Working Devices : 3
    Failed Devices : 1
     Spare Devices : 1

            Layout : left-symmetric
        Chunk Size : 512K

Consistency Policy : resync

    Rebuild Status : 2% complete

              Name : ken:0  (local to host ken)
              UUID : b693fe72:4452bd3f:4d995779:ee33bc77
            Events : 91

    Number   Major   Minor   RaidDevice State
       3       8       64        0      spare rebuilding   /dev/sde
       1       8       32        1      active sync   /dev/sdc
       4       8       48        2      active sync   /dev/sdd

       0       8       16        -      faulty   /dev/sdb
技术分享图片

raid 搭建

原文：https://www.cnblogs.com/kesz/p/10692164.html
踩
(0)
赞
(0)

举报
评论 一句话评论（0）
分享档案
更多>
2021年09月23日 (328)
2021年09月24日 (313)
2021年09月17日 (191)
2021年09月15日 (369)
2021年09月16日 (411)
2021年09月13日 (439)
2021年09月11日 (398)
2021年09月12日 (393)
2021年09月10日 (160)
2021年09月08日 (222)
最新文章
更多>
教程昨日排行
更多>
友情链接
汇智网   PHP教程   插件网
关于我们 - 联系我们 - 留言反馈 - 联系我们:wmxa8@hotmail.com
© 2014 bubuko.com 版权所有
打开技术之扣，分享程序人生！
