UR5 改造

时间：2019-04-09 18:40:55 阅读：234 评论：0 收藏：0 [点我收藏+]

背景

项目要求 UR5 安装在移动平台上，需要做以下改造：

供电：由 220V 市电改为直流电源（锂电池）直接供电；
控制：由示教器控制改为上位机远程控制

线路改造

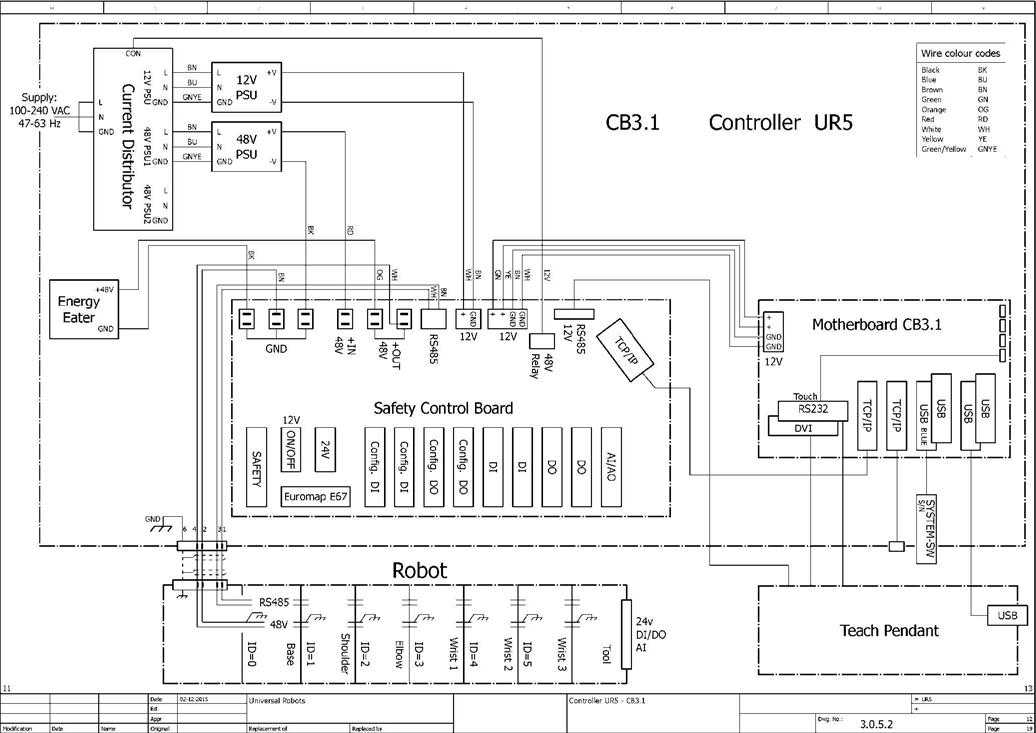

1. UR5 电气图（来自UR5服务手册）

技术分享图片

说明：220V交流电通过分电盘（Current Distributor）分别接到12V电源和48V电源，其中12V电源给主控板和安全控制板（Safety Control Board）供电，48V电源给伺服电机供电

技术分享图片

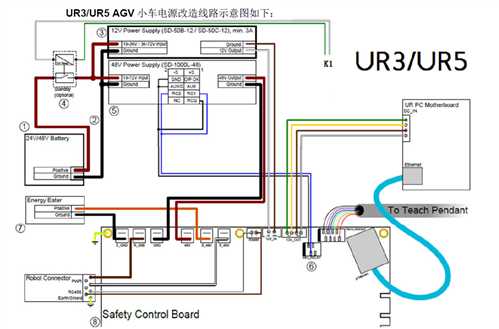

2. 线路改造图

技术分享图片

注：

(1) 黑线是接地线（GND）

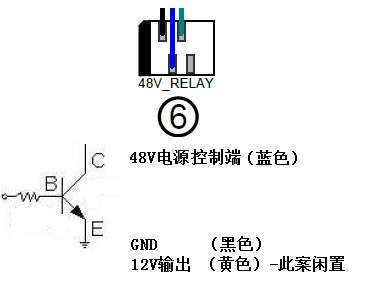

(2) 蓝线是48V电源供应控制信号线，其中电源时序控制端子⑥的细节展示及内部参考电路图如下：

技术分享图片

(3) 设备清单

序号	设备	品牌、型号	注
1	24V锂电池	定制
2	12V电源	Mean Well SD-50B-12	电压输入范围取决于锂电池的电压
3	48V电源	Mean Well SD-100OL-48
4	电源时序控制	定制
5	接线端子、空气开关、4平线等

远程控制

远程控制可以通过远程桌面（VNC）和自己开发的上位机（如基于.NET和C#）来实现，此篇先介绍远程桌面。

1. 在UR5控制器系统中安装 VNC Server

（1）配置网络

电脑跟UR5控制器通过网线连接（即连接到同一局域网中），通过示教器将机器人的网络设置为DHCP

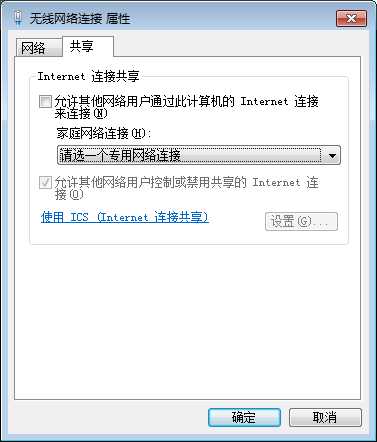

电脑通过wifi联网，并将网络分享给上面的连接（安装VNC Server需联网），如下图

技术分享图片

在示教器中查看机器人的IP
电脑通过 ssh 工具（如MobaXterm）连接到机器人控制器系统，账号：root，密码：easybot

（2）配置软件源

打开终端，输入命令 vim /etc/apt/source.list （用 vi，vim 或其他文本编辑器都行），在sources.list 文件添加以下源

deb http://mirrors.163.com/debian/ wheezy main non-free contrib
deb http://mirrors.163.com/debian/ wheezy-updates main non-free contrib
deb http://mirrors.163.com/debian/ wheezy-backports main non-free contrib
deb-src http://mirrors.163.com/debian/ wheezy main non-free contrib
deb-src http://mirrors.163.com/debian/ wheezy-updates main non-free contrib
deb-src http://mirrors.163.com/debian/ wheezy-backports main non-free contrib
deb http://mirrors.163.com/debian-security/ wheezy/updates main non-free contrib
deb-src http://mirrors.163.com/debian-security/ wheezy/updates main non-free contrib

保存并退出，然后在终端中输入：

apt-get update
apt-get upgrade

（3）安装 VNC

配置好网络和软件源后，在终端中输入如下命令，进行VNC的安装

apt-get install x11vnc （需要确认时输入y）

配置 x11vnc 密码，建议使用 easybot 密码以方便记忆

x11vnc -storepassed （需要确认时输入y）

（4）配置VNC Server 开机自动启动

cp ~/.vnc/passwd /etc/x11vnc.pass

创建 /etc/init/x11vnc.conf 文件，并添加如下代码

touch /etc/init/x11vnc.conf

start on login-session-start

script

x11vnc -display :0 -auth /var/run/lightdm/root/:0 -forever -bg -o /var/log/x11vnc.log -rfbauth /etc/x11vnc.pass -rfbport 5900

end script

重启

2. 电脑端安装 VNC Viewer

VNC Viewer （https://www.realvnc.com/en/connect/download/viewer/）
