Arduino-电位器调节led

时间:2019-04-07 16:25:48      阅读:266      评论:0      收藏:0      [点我收藏+]

Arduino-电位器调节led

电位器相关:

电位器是具有三个引出端、阻值可按某种变化规律调节的电阻元件。电位器通常由电阻体和可移动的电刷组成。当电刷沿电阻体移动时,在输出端即获得与位移量成一定关系的电阻值或电压。

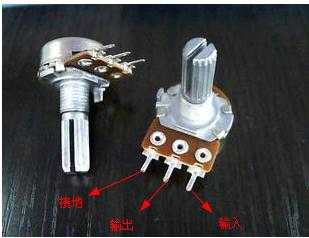

下图为引脚示意图

技术分享图片

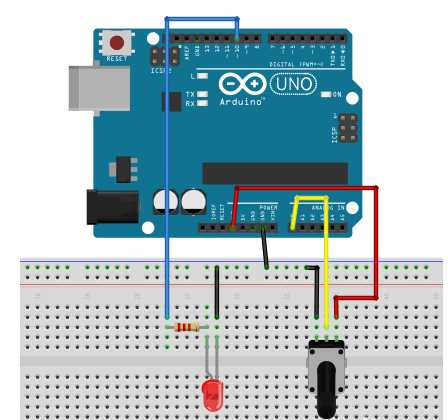

连接电位器与led等

如图

技术分享图片

粘贴代码

#define led 10
void setup()
{
pinMode(led,OUTPUT);
Serial.begin(9600);
}

void loop()
{
  int val = analogRead(0);

  val = map(val, 0, 1023, 0, 255);
  analogWrite(10, val);

    Serial.println(val);
}

 编译上传

测试;

 打开串口监视器调至9600可观察数值变动

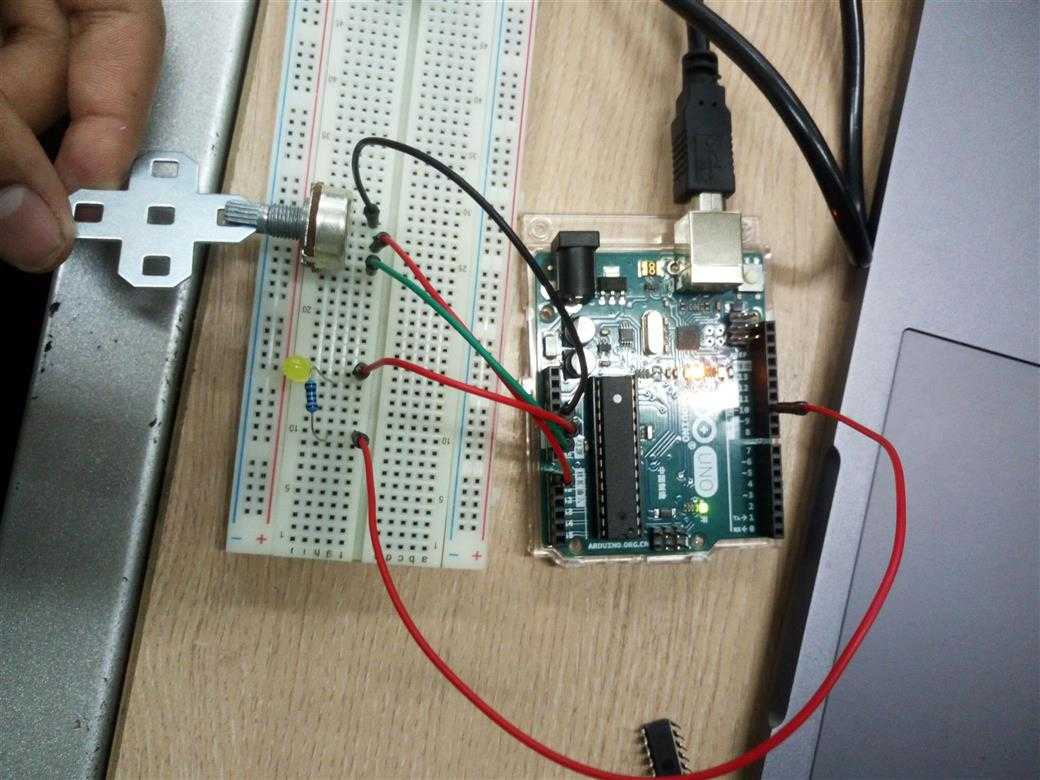

最小值(阻值过大led无明显亮度)

技术分享图片

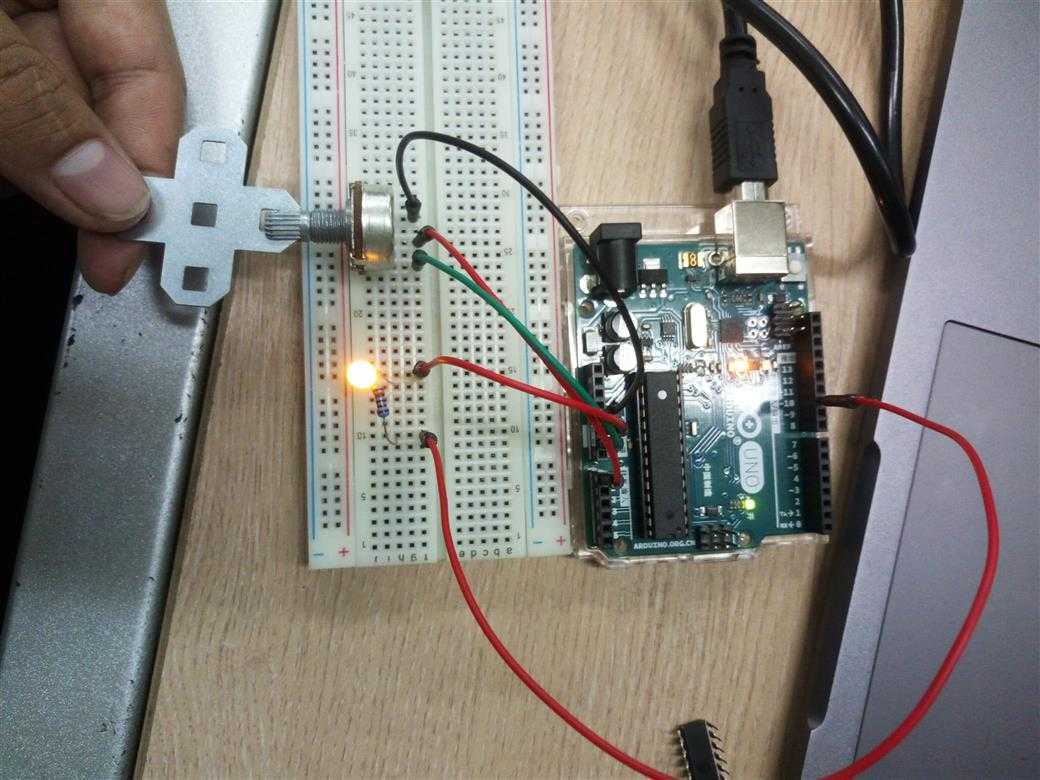

中等

技术分享图片

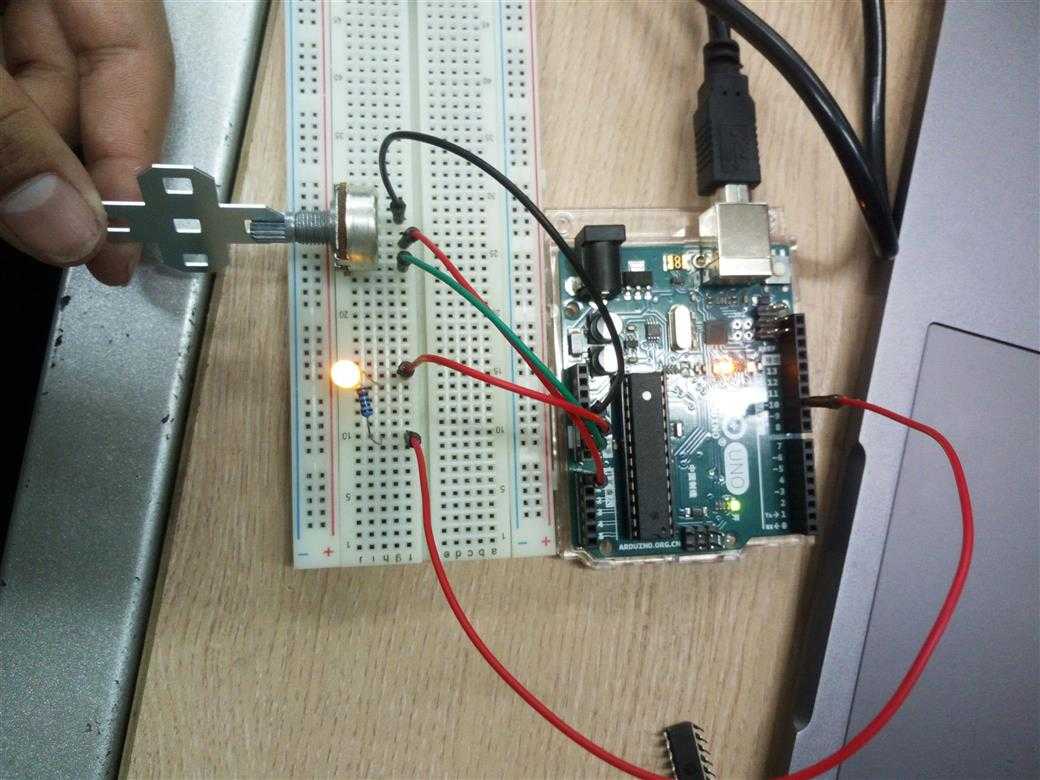

最大值

技术分享图片



led电阻可不接,为养成保护元器件的好习惯建议接!

萌新一位,请多多关照
