Bouml快速使用指南

一、Bouml简介

　　Android 系统中有大量Java、C++代码，继承以及依赖关系非常复杂，Bouml可以用c++、Java、Idl、Php和Python建模及生成代码，反之也可通过uml工具更好的对源码进行阅读和分析。

　　BOUML是一个可扩展的编程工具，而名为plug-out的外部工具可以用c++或Java编写。UML工具有很多，其中BOUML是一个免费的UML 2工具箱（较新版本也收费了，本文基于较旧的4.23版本使用说明）。

二、安装&使用

　　1.下载并安装： 百度云链接：https://pan.baidu.com/s/19aKfz8bUseits-VmvMdGEA 　　提取码：bz88

　　2.工程建立：

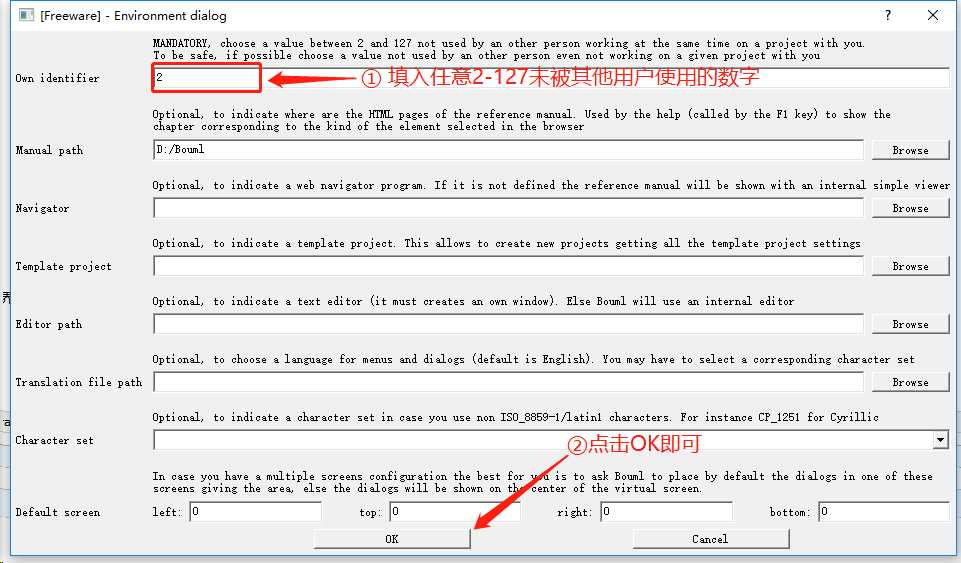

　　　　（1）双击打开Bouml，初次打开会有如下界面进行环境设置：

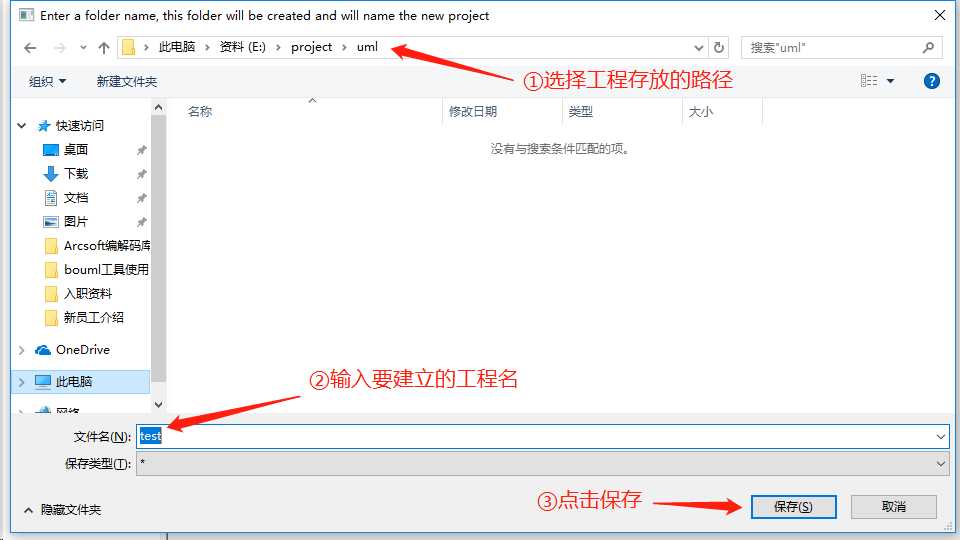

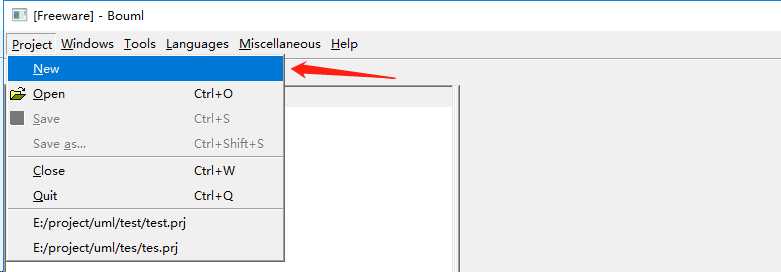

 　　　　（2）新建工程：

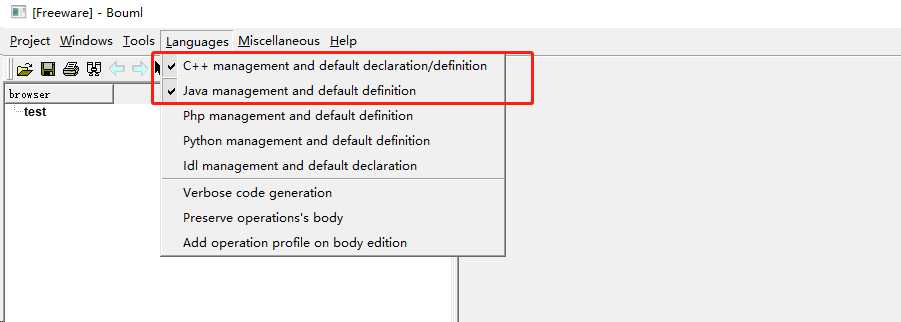

　　　　（3）设置语言类型：

 　　3.代码分析：\android-8.0.0_r1\frameworks\av\camera

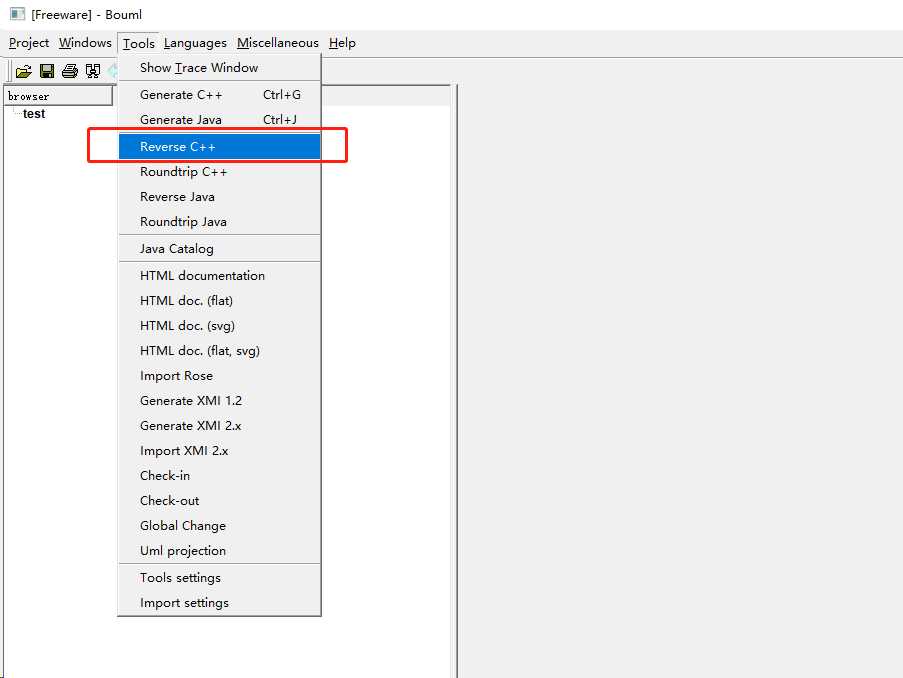

　　　　通过c++代码反转建立模型：

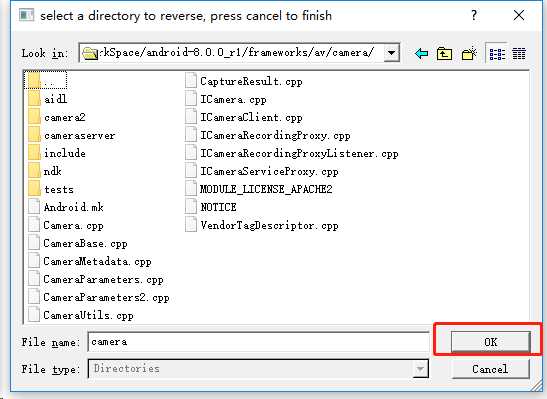

　　　　选择对应目录，点击OK：

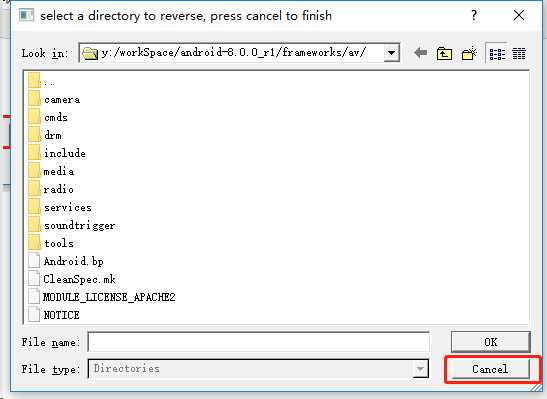

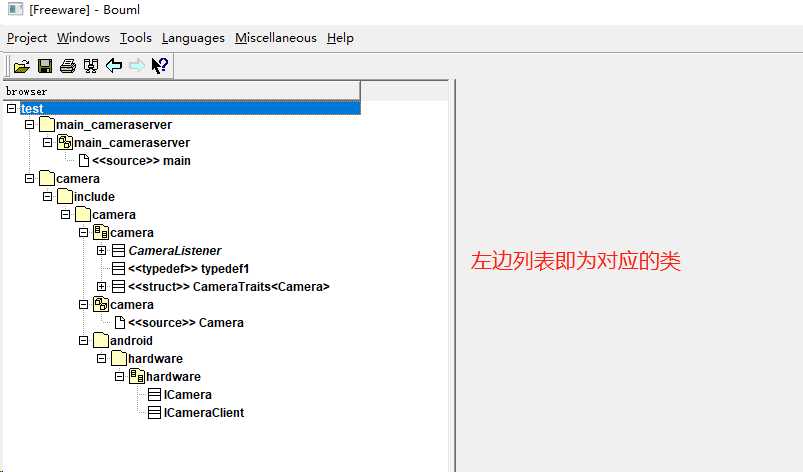

　　　　代码模块可能由多个目录组成，则需要将各个相关目录添加完整之后，最后点cancel结束，即可生成反转关系：

　　　　　　　　-》　　

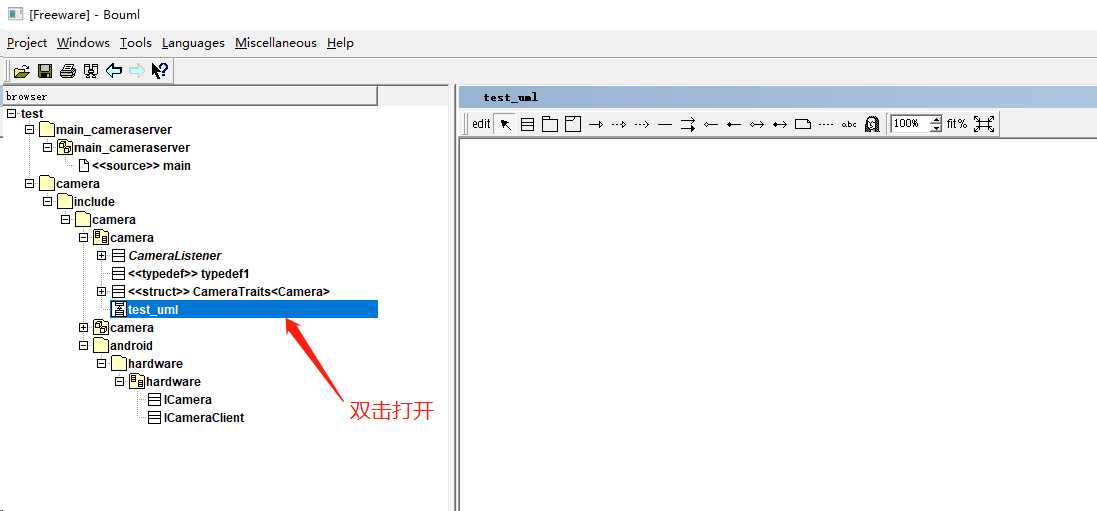

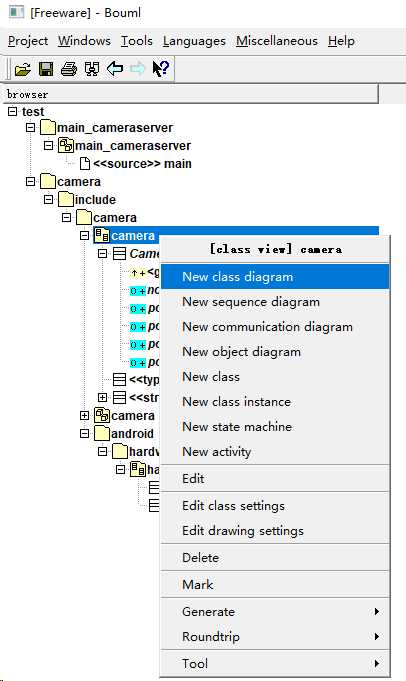

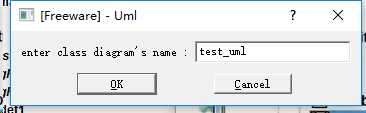

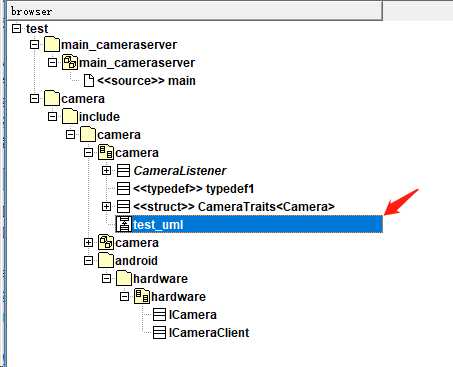

　　　　新建class 图解：

　　　　　　-》　　　-》　

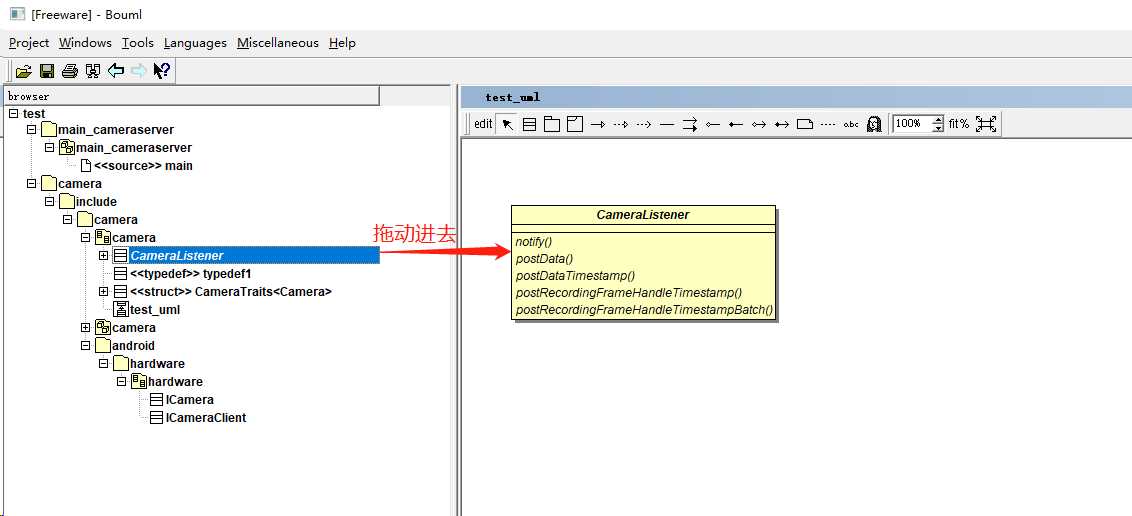

 　　　　　开始建立图表关系：

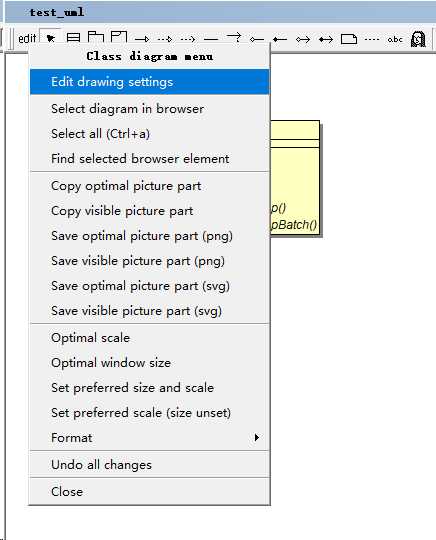

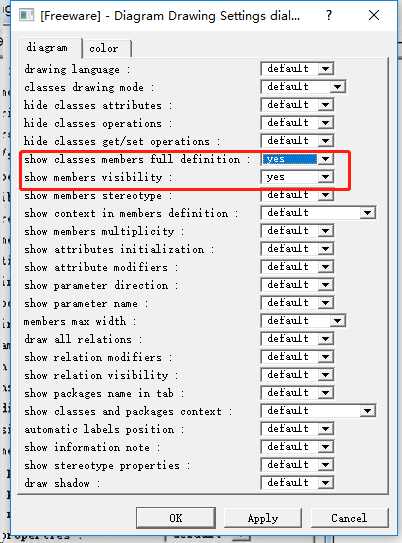

　　　　　设置显示完整的成员信息：

　　　　　　　　-》　　

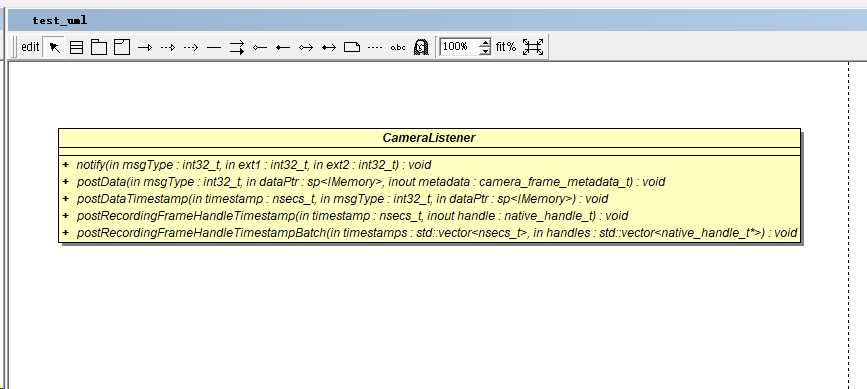

　　　　　设置完后就可以看到详细的参数信息：

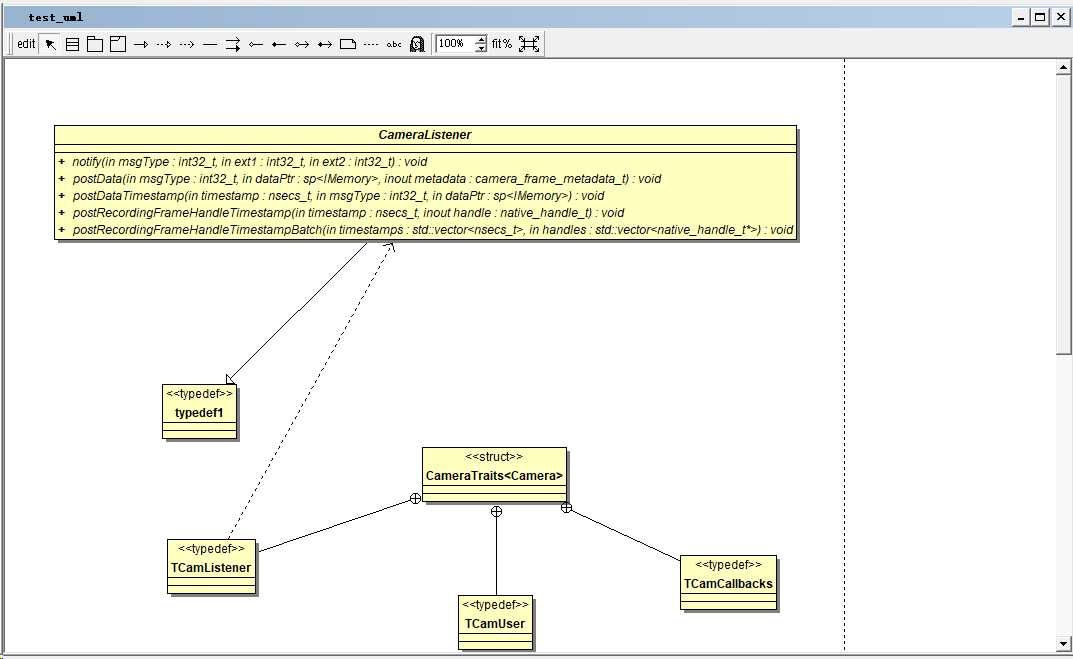

　　　　　后面可以进一步拖入其他类，通过图表显示完整的依赖关系：

 　　　　转成图片保存：

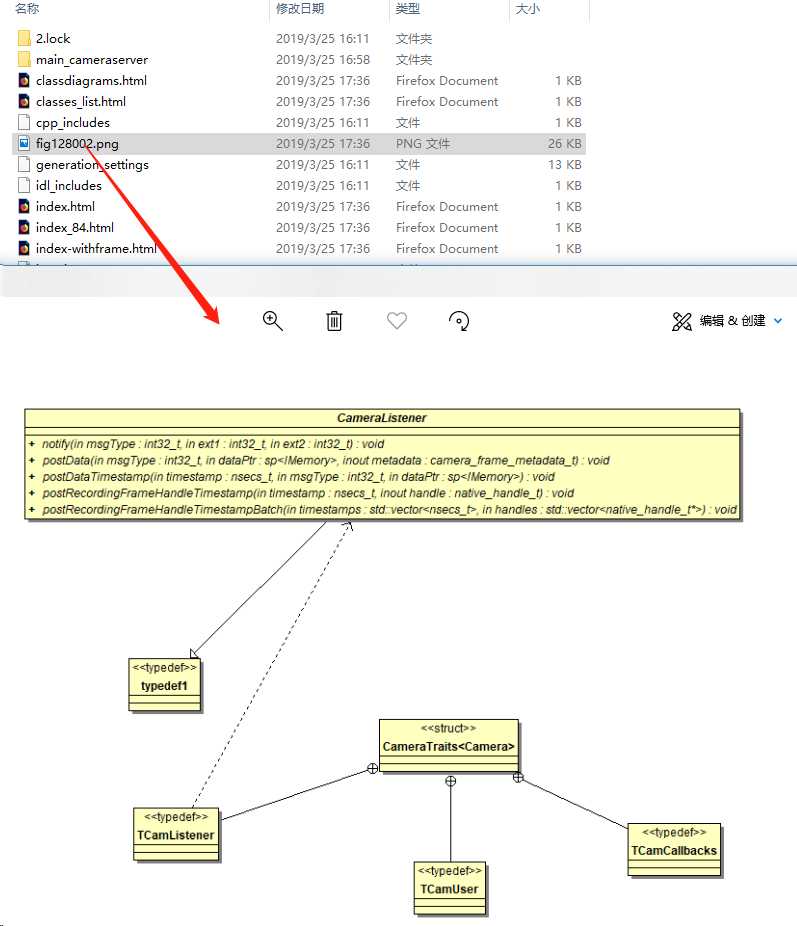

　　　　　查看图片：

　　本文主要介绍Bouml的初步使用方法，更加熟练的使用技巧以以及对图表的解析，还请查阅其他资料进一步学习。
