微处理器功耗来源

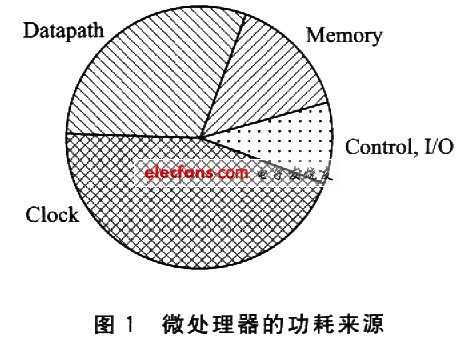

先来一张饼状：

时钟功耗最高： 时钟单元有  时钟发生器、时钟驱动、时钟树 和 控制单元。

数据通路其次：主要来自运算单元、总线 和 寄存器。

储存单元：  单位消耗很小，与容量相关，单片机RAM这块容量很小。

控制部分

输入输出

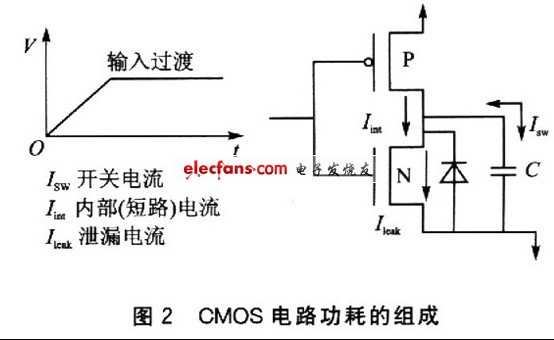

 微处理器组成基础单元COMS  的电源消耗组成：  （其他工艺也可以参考，本质上是一样的）

电路电容充放电引起的动态功耗
结反偏时漏电流引起的功耗
短路电流引起的功耗

P = a x Cl x Vdd x Vdd x f
　　a      ：翻转概率
　　Cl     ：节点电容
　　Vdd  ：工作电压
　　f        ：时钟频率

从此公式也就能看到低功耗微处理器的几个特点了：  工艺、低电压、低频率

微处理器功耗来源
