创建ConstraintViewDSL

调用UIView 的 snp 方法，生成一个ConstraintViewDSL。
注意这个生成的ConstraintViewDSL持有UIView。

创建ConstraintMaker

调用makeConstraints，调用ConstraintMaker对应的静态方法。
在方法的实现中，创建一个ConstraintMaker。
注意这个ConstraintMaker，持有UIView。

internal static func prepareConstraints(item: LayoutConstraintItem, closure: (_ make: ConstraintMaker) -> Void) -> [Constraint] {
    let maker = ConstraintMaker(item: item)
    closure(maker)
    var constraints: [Constraint] = []
    for description in maker.descriptions {
        guard let constraint = description.constraint else {
            continue
        }
        constraints.append(constraint)
    }
    return constraints
}

调用闭包中的方法，生成ConstraintMakerRelatable

在调用snp.left 等方法时，会调用makeExtendableWithAttributes()生成 ConstraintMakerExtendable 实例。

public var left: ConstraintMakerExtendable {
    return self.makeExtendableWithAttributes(.left)
}

在makeExtendableWithAttributes() 方法中，会生成ConstraintDescription，并被加到ConstraintMaker的一个数组中。

internal func makeExtendableWithAttributes(_ attributes: ConstraintAttributes) -> ConstraintMakerExtendable {
    let description = ConstraintDescription(item: self.item, attributes: attributes)
    self.descriptions.append(description)
    return ConstraintMakerExtendable(description)
}

在ConstraintMakerRelatable中，完善约束的属性信息

ConstraintMakerExtendable是ConstraintMakerRelatable的子类。
这两个类要提供的信息是哪个View的什么属性要和哪个View的什么属性产生联系

public class ConstraintMakerExtendable: ConstraintMakerRelatable {
    // 完善from 的属性信息
    public var left: ConstraintMakerExtendable {
        self.description.attributes += .left
        return self
    }
    ...
}

public class ConstraintMakerRelatable {
    internal func relatedTo(_ other: ConstraintRelatableTarget, relation: ConstraintRelation, file: String, line: UInt) -> ConstraintMakerEditable {
    ...
        let editable = ConstraintMakerEditable(self.description)
        editable.description.sourceLocation = (file, line)
        // 约束信息的目标对象
        editable.description.relation = relation
        editable.description.related = related
        editable.description.constant = constant
    }
}

在ConstraintMakerFinalizable类中，完善约束细节

ConstraintMakerEditable->ConstraintMakerPriortizable->ConstraintMakerFinalizable
这三个类分别细化约束的具体数值、优先级、标签。

public class ConstraintMakerFinalizable {
    ...
    public var constraint: Constraint {
        return self.description.constraint!
    }
    ...
}

可以通过constraint方法，生成真实需要的约束。

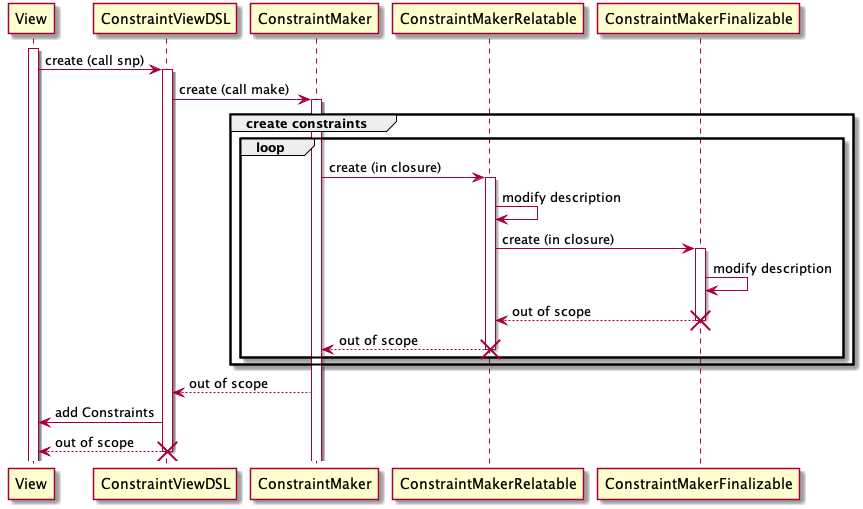

内存问题

上面提到的类，都是生成约束过程中用到的，生成约束以后，就都销毁了。
生成的约束，被UIView持有，最终在内存中的，也只有Constraint这个属性以及它持有的其他属性。

Constraint 被 UIView 持有

?

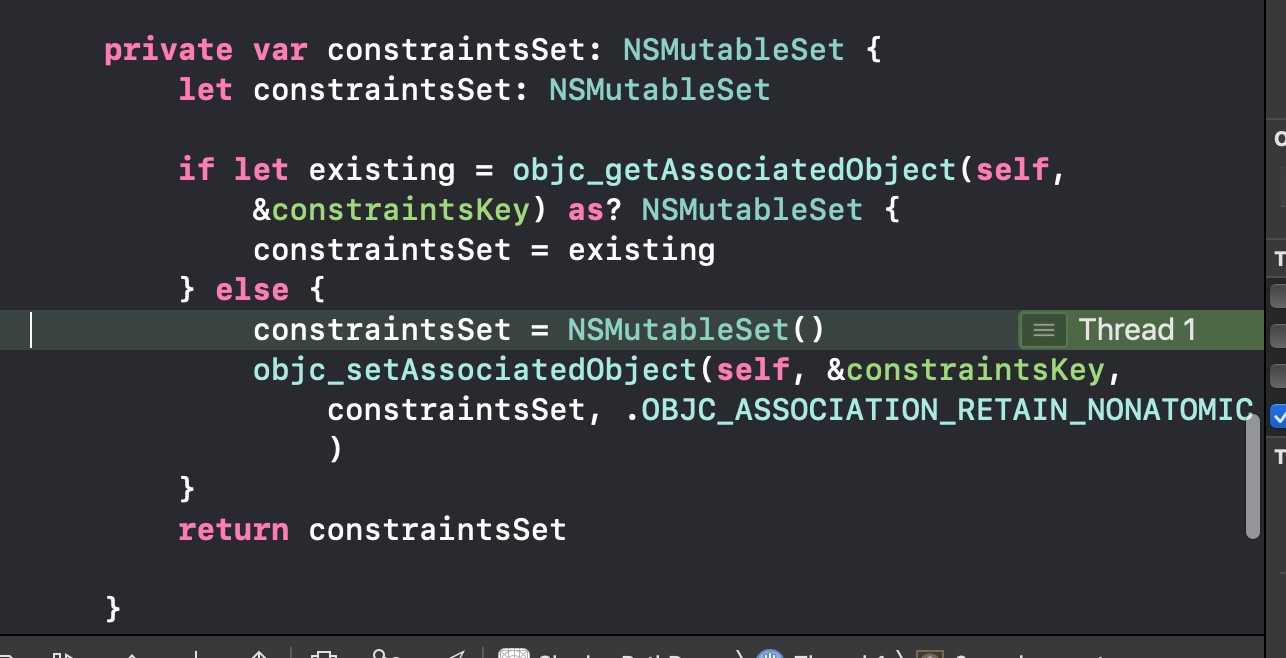

可以看到Constraint被加在了一个Set中， ?

而这个Set是约束被加到UIView中时，第一次取Set时，被初始化的。

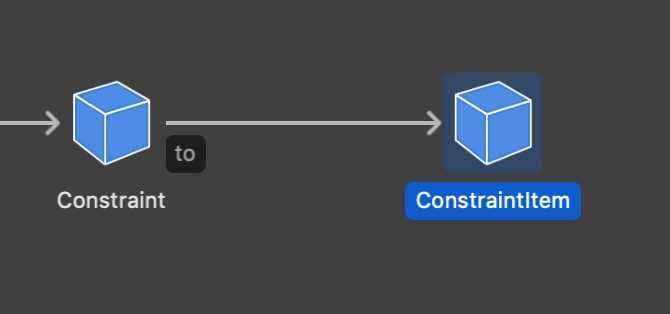

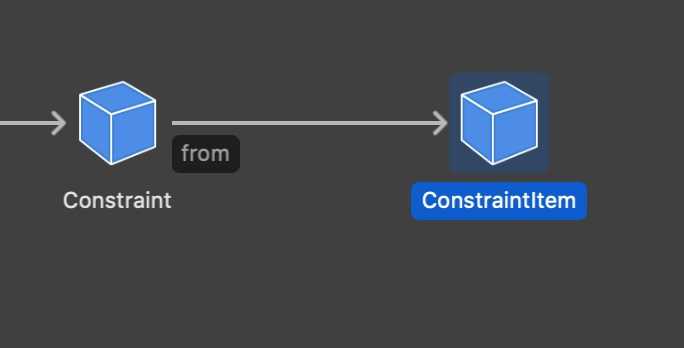

Constraint 持有 ConstraintItem

?

?

即from和to属性

ConstraintItem 通过weak持有 UIView

public final class ConstraintItem {

    internal weak var target: AnyObject?
    internal let attributes: ConstraintAttributes
}

通过打印，也可以看到这一点。

(lldb) po blueView
<UIView: 0x7fe47bf998b0; frame = (0 0; 0 0); layer = <CALayer: 0x7fe47bf96fb0>>

(lldb) po blueView.constraintsa.first!.from.target
? Optional<AnyObject>
  - some : <UIView: 0x7fe47bf998b0; frame = (0 0; 0 0); layer = <CALayer: 0x7fe47bf96fb0>>

参考

• 读 SnapKit 和 Masonry 自动布局框架源码
