滤波也不总是单一的输入，也存在对多个输入流进行滤波的需求，最常见的就是对视频添加可视水印，水印的组成通常为原视频以及作为水印的图片或者小动画，在ffmpeg中可以使用overlay滤波器进行水印添加。
对于多视频流输入的滤波器，ffmpeg提供了一个名为framesync的处理方案。framesync为滤波器分担了不同线路的输入的帧同步任务，并为滤波器提供同步过后的帧，使得滤波器专注于滤波处理。
由于各个视频流可能长短不一，可能其实或者结束时间也不同，为了应对由此产生的各种需求，framesync为每个输入流的起始以及结束都提供了3种可选的扩展方式
| Mode | before（流开始前） | after（流结束后） |
| EXT_STOP | 在这个流开始前的这段时间不可以进行滤波处理。如果有多个流都指定了before=EXT_STOP，那么以时间线最后的流为准。 | 在这个流结束后滤波处理必须停止。如果有多个流都指定了after=EXT_STOP，那么以时间线最前的流为准。 |
| EXT_NULL | 其余的流可以在缺少了该流的情况下执行滤波处理。 | 其余的流可以在缺少了该流的情况下执行滤波处理。 |
| EXT_INFINITY | 在这个流开始前的这段时间，也可以提供这一个流的第一帧给滤波器进行处理。 | 在这个流结束后的这段时间，提供这一个流的最后一帧给滤波器进行处理。 |
在framesync所提供的同步服务中，滤波器可以为输入流设置同步等级，同步等级最高的输入流会被当作同步基准。

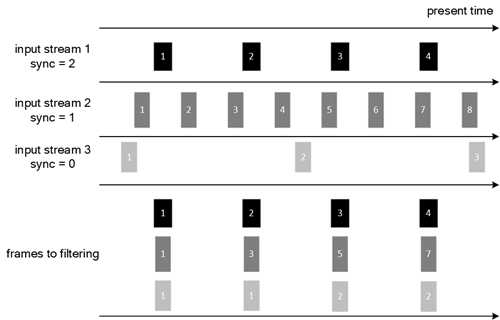

如上图所示，不同的输入流可能有不同的帧率，因此有必要对输入的流进行同步。上面的例子中，input stream 1的同步级别最高，因此以该流为同步基准，即每次得到input stream 1的帧时，可以进行滤波处理。滤波处理所提供的帧为各个流最近所获得的帧，在上面的例子中，当input stream 1获得序号为2的帧时，input stream 2刚刚所获得的帧序号为3，input stream 3刚刚所获得的帧序号为1，因此滤波时framesync所提供的帧分别为stream 1的2、stream 2的3、stream 3的1。
滤波器调用framesync需要执行如下代码：
typedef struct Context {
FFFrameSync fs; //Context involves FFFrameSync
} Context;
static int process_frame(FFFrameSync *fs)
{
Context *s = fs->opaque;
AVFrame *in1, *in2, *in3;
int ret;
//get frame before filtering
if ((ret = ff_framesync_get_frame(&s->fs, 0, &in1, 0)) < 0 ||
(ret = ff_framesync_get_frame(&s->fs, 1, &in2, 0)) < 0 ||
(ret = ff_framesync_get_frame(&s->fs, 2, &in3, 0)) < 0)
//filtering
}
//Before filtering, we can only get timebase in function config_output.
//See avfilter_config_links
static int config_output(AVFilterLink *outlink)
{
FFFrameSyncIn *in;
ret = ff_framesync_init(&s->fs, ctx, 3); //init framesync
if (ret < 0)
return ret;
//set inputs parameter: timebase, sync level, before mode, after mode
in = s->fs.in;
in[0].time_base = srclink1->time_base;
in[1].time_base = srclink2->time_base;
in[2].time_base = srclink3->time_base;
in[0].sync = 2;
in[0].before = EXT_STOP;
in[0].after = EXT_STOP;
in[1].sync = 1;
in[1].before = EXT_NULL;
in[1].after = EXT_INFINITY;
in[2].sync = 1;
in[2].before = EXT_NULL;
in[2].after = EXT_INFINITY;
//save Context to fs.opaque which will be used on filtering
s->fs.opaque = s;
//filtering function
s->fs.on_event = process_frame;
return ff_framesync_configure(&s->fs); //framesync configure
}
static int activate(AVFilterContext *ctx)
{
RemapContext *s = ctx->priv;
return ff_framesync_activate(&s->fs); //call filtering function if frame ready
}
static av_cold void uninit(AVFilterContext *ctx)
{
RemapContext *s = ctx->priv;
ff_framesync_uninit(&s->fs);
}
static const AVFilterPad remap_inputs[] = {
{
.name = "source 1",
.type = AVMEDIA_TYPE_VIDEO,
.config_props = config_input,
},
{
.name = "source 2",
.type = AVMEDIA_TYPE_VIDEO,
},
{
.name = "source 3",
.type = AVMEDIA_TYPE_VIDEO,
},
{ NULL }
};
static const AVFilterPad remap_outputs[] = {
{
.name = "default",
.type = AVMEDIA_TYPE_VIDEO,
.config_props = config_output,
},
{ NULL }
};
可以发现使用framesync有如下要求：
framesync的同步实现主要集中在ff_framesync_activate所调用的framesync_advance函数当中。
static int framesync_advance(FFFrameSync *fs)
{
while (!(fs->frame_ready || fs->eof)) {
ret = consume_from_fifos(fs);
if (ret <= 0)
return ret;
}
return 0;
}
framesync_advance内是一个循环，退出该循环需要满足任意如下一个条件：
从consume_from_fifos开始分析，我们将会对framesync的同步机制有详细的了解。
static int consume_from_fifos(FFFrameSync *fs)
{
AVFilterContext *ctx = fs->parent;
AVFrame *frame = NULL;
int64_t pts;
unsigned i, nb_active, nb_miss;
int ret, status;
nb_active = nb_miss = 0;
for (i = 0; i < fs->nb_in; i++) {
if (fs->in[i].have_next || fs->in[i].state == STATE_EOF)
continue;
nb_active++;
ret = ff_inlink_consume_frame(ctx->inputs[i], &frame);
if (ret < 0)
return ret;
if (ret) {
av_assert0(frame);
framesync_inject_frame(fs, i, frame);
} else {
ret = ff_inlink_acknowledge_status(ctx->inputs[i], &status, &pts);
if (ret > 0) {
framesync_inject_status(fs, i, status, pts);
} else if (!ret) {
nb_miss++;
}
}
}
if (nb_miss) {
if (nb_miss == nb_active && !ff_outlink_frame_wanted(ctx->outputs[0]))
return FFERROR_NOT_READY;
for (i = 0; i < fs->nb_in; i++)
if (!fs->in[i].have_next && fs->in[i].state != STATE_EOF)
ff_inlink_request_frame(ctx->inputs[i]);
return 0;
}
return 1;
}
在consume_from_fifos返回1代表目前已经从所有的输入流中获得了帧。
consume_from_fifos返回1的时候，所有输入流的帧缓存fs->in[i].frame_next都存储了一帧，该帧缓存标志fs->in[i].have_next的值都为1。然后进行下列同步处理：
static int framesync_advance(FFFrameSync *fs)
{
unsigned i;
int64_t pts;
int ret;
while (!(fs->frame_ready || fs->eof)) {
ret = consume_from_fifos(fs);
if (ret <= 0)
return ret;
pts = INT64_MAX;
for (i = 0; i < fs->nb_in; i++) //get the least pts frame
if (fs->in[i].have_next && fs->in[i].pts_next < pts)
pts = fs->in[i].pts_next;
if (pts == INT64_MAX) {
framesync_eof(fs);
break;
}
for (i = 0; i < fs->nb_in; i++) {
if (fs->in[i].pts_next == pts ||
(fs->in[i].before == EXT_INFINITY &&
fs->in[i].state == STATE_BOF)) {
av_frame_free(&fs->in[i].frame);
fs->in[i].frame = fs->in[i].frame_next; //move from frame_next to frame
fs->in[i].pts = fs->in[i].pts_next;
fs->in[i].frame_next = NULL;
fs->in[i].pts_next = AV_NOPTS_VALUE;
fs->in[i].have_next = 0;
fs->in[i].state = fs->in[i].frame ? STATE_RUN : STATE_EOF;
if (fs->in[i].sync == fs->sync_level && fs->in[i].frame)//the highest level frame
fs->frame_ready = 1;
if (fs->in[i].state == STATE_EOF &&
fs->in[i].after == EXT_STOP)
framesync_eof(fs);
}
}
if (fs->frame_ready)
for (i = 0; i < fs->nb_in; i++)
if ((fs->in[i].state == STATE_BOF &&
fs->in[i].before == EXT_STOP))
fs->frame_ready = 0;
fs->pts = pts;
}
return 0;
}

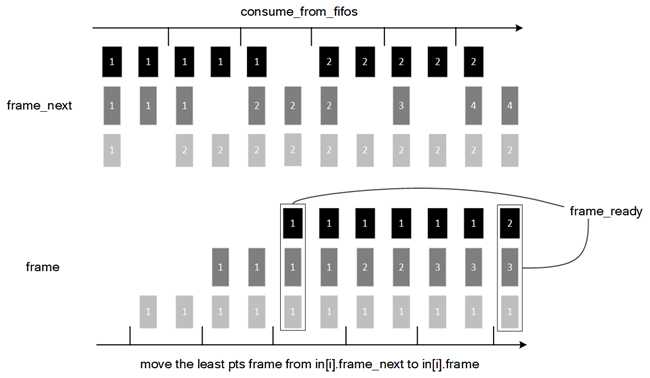

以我们前面所展示的图片为例
每次都把frame_next中pts最小的一帧放入frame，这也表示在frame中最后放入的一帧永远是最大的一帧。当被放入到frame中的帧是属于最高同步等级的输入流的时候，可以执行滤波处理。如果我们把这一帧的pts定义为同步pts，此时其余的输入流中的帧的pts尽管比同步pts小，不过也是各自输入流中最大的，这与我们前面所说的同步处理是一致的。
framesync的实现总结来说就是循环执行:
这种实现方式能保证所有的帧都是以pts从小到大由frame_next移入frame的，能防止帧被遗漏。
