创建道路曲面

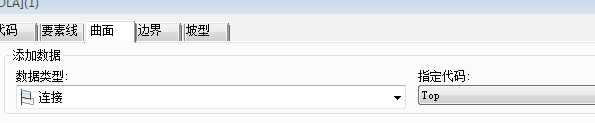

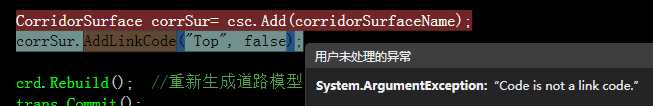

有群友遇到下面问题：

想不出问题出在哪里，

于是自己写了测试代码，

使用样例文件中的Corridor-3b.dwg进行测试，

（Civil 3d 2018简体中文版）

（C:\Program Files\Autodesk\AutoCAD 2018\C3D\Help\Civil Tutorials\Drawings）

并没有发现问题。

有兴趣的朋友可以测试一下：

[CommandMethod("MyGroup", "Tt103", CommandFlags.Modal)]

public void TestCommand3() // This method can have any name

{

Document doc = Application.DocumentManager.CurrentDocument;

Editor ed = doc.Editor;

CivilDocument cDoc = CivilApplication.ActiveDocument;

PromptEntityOptions peo = new PromptEntityOptions("\n拾取道路");

peo.SetRejectMessage("\n选择道路");

peo.AddAllowedClass(typeof(Corridor), true);

PromptEntityResult per = ed.GetEntity(peo);

if (per.Status == PromptStatus.OK)

{

try

{

using (Transaction tr = doc.TransactionManager.StartTransaction())

{

Corridor cor = per.ObjectId.GetObject(OpenMode.ForWrite) as Corridor;

CorridorSurface cs = cor.CorridorSurfaces.Add("Test");

cs.AddLinkCode("顶部", false);

tr.Commit();

}

}

catch (System.Exception ex)

{

ed.WriteMessage(ex.Message);

}

}

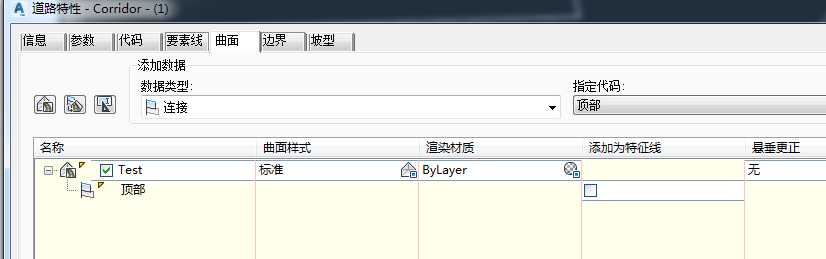

测试结果

}

创建道路曲面
