7、网络接口

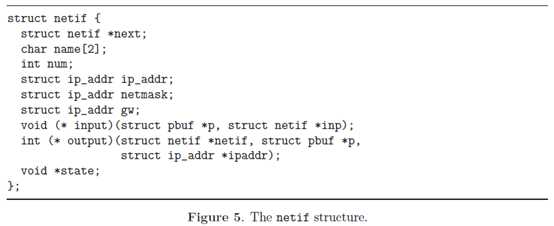

在lwIP中，物理网络硬件设备驱动是由类似于BSD网络接口结构表示。网络接口结构如图5所示。网络接口被保存在一个全局的链表中，通过结构体中的next指针来完成链表的链接。

         每个网络接口都有一个名字，存储在name字段中，如图5所示。以双词名称来标识网络接口设备驱动的类型，且仅在接口被人为配置时使用。名字有设备驱动设置，并反映网络接口表示硬件类型。例如，蓝牙驱动程序的网络接口可以命名为bt，IEEE802.11b WLAN硬件可以命名为wl。由于名称不一定是唯一的，因此可以用num字段来区分不同的网络接口。

         IP层发送和接收数据包时使用三个IP地址，分别是ip addr （ip地址），netmask（子网掩码）和gw（网关），在下一节将介绍它们的用法。一个网络接口不能配置多个IP地址，相反，必须为每个IP地址创建网络接口。

         input指针指向设备驱动在收到数据包时应调用的函数。

         网络接口通过output指针连接到设备驱动，output指针指向设备驱动一个函数，该函数在物理层上传输数据，在当要发送数据包时有IP层调用该函数。该字段在设备驱动程序的初始化函数里填充。output函数指针的第三个参数ipaddr是接收实际链路层帧的主机IP地址，它不必和IP数据包的目的地址相同。特别是，当IP数据包不是给本地网络的主机发送时，链路级别的帧将会发送到网络中的路由器上。在这种情况下，output函数指针给定IP的地址将会是路由器的IP地址。最后，state指针指向网络接口设备设备驱动的特定状态，该指针又设备驱动设置。

图5
