UML(Unified Modeling Language，统一建模语言),是一种用于描述，构造软件系统以及商业建模的语言。“UML是一种开放的方法，用于说明、可视化、构建和编写一个正在开发的、面向对象的、软件密集系统的制品的开放方法。UML展现了一系列最佳工程实践，这些最佳实践在对大规模，复杂系统进行建模方面，特别是在软件架构层次已经被验证有效。”
UML系统开发中主要有三种模型，分别是以下几种：
功能模型：从用户的角度展示系统的功能，包括用例图。
对象模型：采用对象、属性、关联、操作等方面展示系统的结构与基础，包括类图、对象图。
动态模型：展现系统的内部行为，包括序列图、活动图、状态图。
UML模型图分为用例图、类图、序列图、活动图、状态图、对象图、组件图、部署图。
主要了解下用例图和类图，其他的以后补充。
用例图描述了一个作为外部的观察者（用户）的视角对系统的印象，强调这个系统是什么而不是这个系统是怎么工作的。一个用例图，是角色和用例的集合，一个单独的用例可以有多个角色（但rose上的说法是用例图由三部分组成，用例、角色以及关系）。从系统功能角度建模。
用例一般是指对一组动作序列的描述，系统通过执行这一组动作序列，对参与者产生一个可观察的结果。用例特征说明了系统具有的一种行为模式，获取系统需求的方法，测试系统的方法，参与者与开发者沟通的方法。
关系反应了用例与用例之间、用例与角色之间、角色与角色之间的一种相互作用。关系一般分为：关联关系、依赖关系、泛华关系。
1.关联关系（association）表示一种通信路径，存在于用例与参与者之间，提供用例与角色之间的通信，建立关系后，信息可以双向流动。箭头的方向并不是指信息流动的方向，而是谁启动信息（还有一种说法是箭头指向信息接收方）。
2.依赖关系（dependence）存在于模型要素与模型要素之间，表示一方的改变将影响另一方。箭头一般指向被依赖的一方。
3.泛化关系（inheritance）存在于一个略抽象的模型与一个较具体的模型之间，通常表现为类之间的继承关系。
除了以上三种关系以外，还有一些关系的扩展。
用例图除了图形以外，还有用例规约描述。

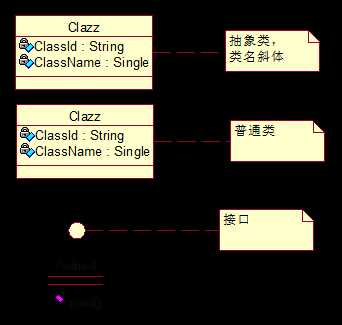

类图属于对系统的静态建模，通过显示出系统的类以及这些类之间的关系来表示系统，他们一般会显示什么可以产生影响，但不会告知到底什么时候产生。类分成三部分，类名、属性、以及方法。
类图有三种关系，分别是关联（association）、聚合（aggregation）以及泛化（generalization）。
1.关联关系（association）通常指两个类的实例之间的关系，如果一个类的实例必须要用另一个类的实例才能完成工作，就要用关联，关联类似于（has-a）模式。

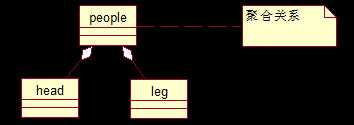

2.聚合关系（aggregation）类之间一种整体与部分的关系，体现了类的层次结构。聚合关系用带有菱形的线条表示，菱形指向整体。
聚合关系中含有一种特殊的形式-----组合关系（composition），组合不能离开整体而存在。一般用实心的菱形表示。
3.泛化关系（generalization）是继承机制中产生的类与类之间的关系，类似于（is part of）模式（和用例图的泛化类似）
另外还有一种依赖关系（dependence），是一种使用关系，其中一个类的实现需要另一个类的帮助。
