RAID磁盘阵列的原理与搭建

 学习导图

RAID-0结构关系图

RAID-1结构关系图

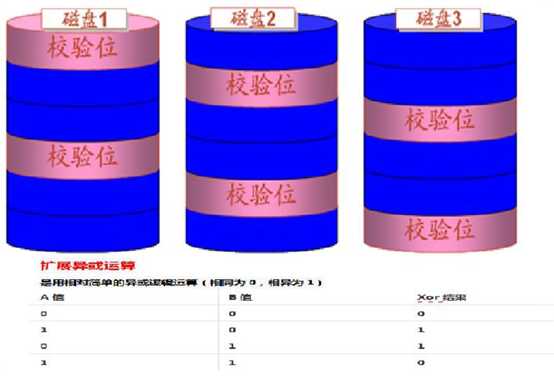

RAID-5：条带+分布校验（三块磁盘以上）

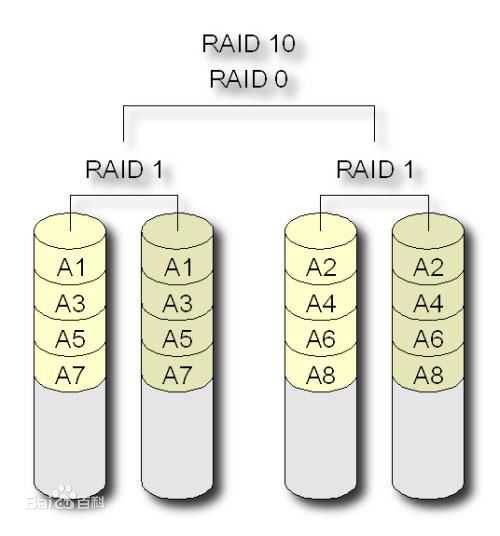

RAID-10：镜像+条带（四块磁盘以上）

RAID-0

添加两块硬盘，分别为磁盘1、磁盘2。最好两个磁盘大小一样。

分别对磁盘1（sdb）和磁盘2（sdc）进行分区，为sdb1、sdc1.

mdadm是一个用于创建、管理、监控RAID设备的工具，它使用linux中的md驱动。

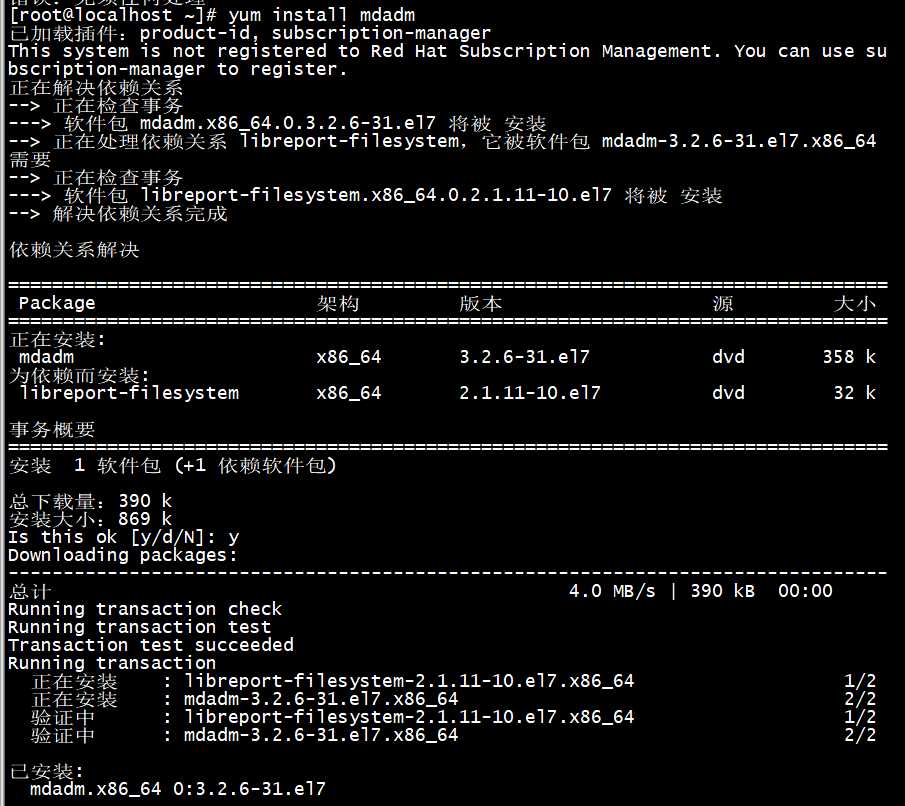

安装工具

#yum install mdadm

mdadm语法格式：

（1）一般格式：

mdadm [mode] raiddevice [options]
mode：模式
raiddevice：raid设备
options：选项
component-devices：组成设备

（2）进入各个模式的选项
①创建模式：-C
②管理模式：-add 或者 –del
③监控模式：-F
④增长模式：-G
⑤装配模式：-A

（3）创建模式下的专用选项
①指定RAID级别：-l

②指定设备个数：-n #

③是否自动创建设备文件：-a ｛yes|no｝

④指定创建RAID设备的数据块（CHUNK）大小（默认64K）：
-c #unit

⑤指定空闲盘个数:-x #

创建一个md0，指定设备数为2个，分别为sdb1、sdc1

#mdadm -C -v /dev/md0 -l 0 -n 2 /dev/sdb1 /dev/sdc1

查看一下是否创建成功

#ll /dev/md0

看配置文件

#mdadm -Ds

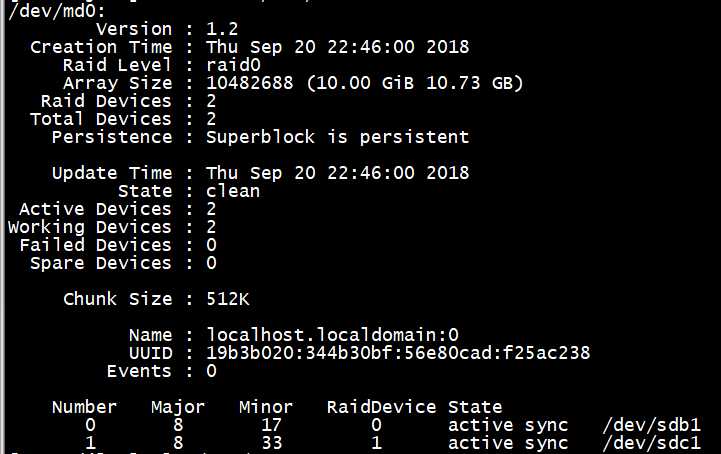

查看信息

#mdadm -D /dev/md0

分区

#fdisk /dev/md0

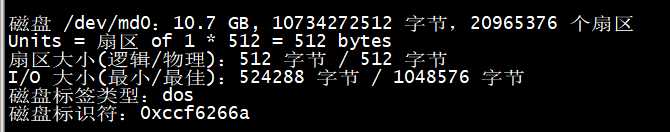

查看分区

#fdisk -l

或者

# ls /dev/md0

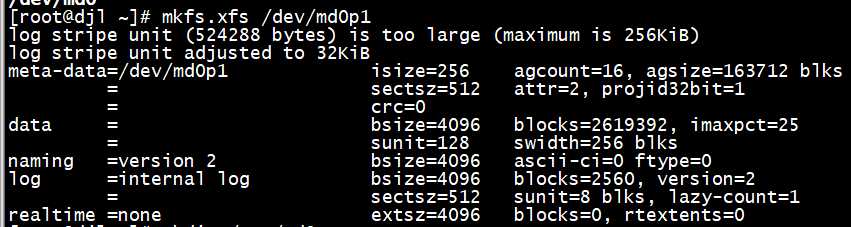

格式化

# mkfs.xfs /dev/md0p1

创建并挂载

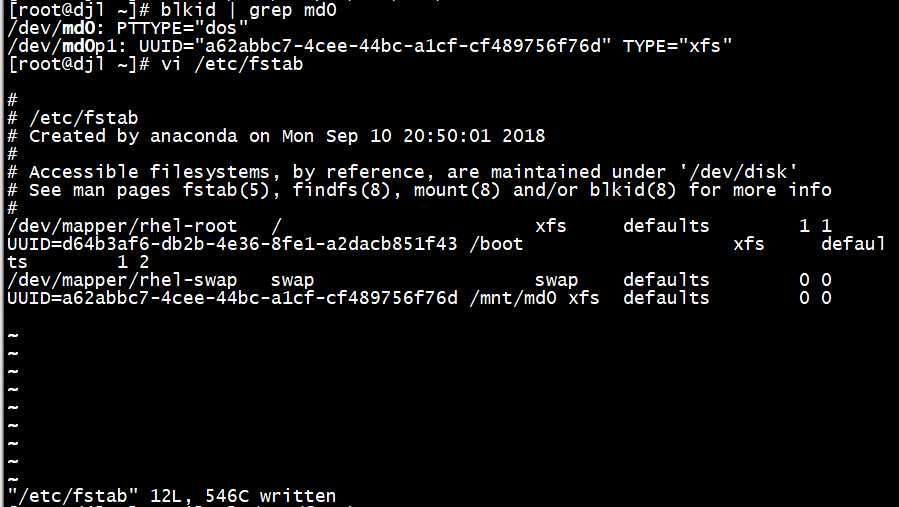

 修改配置文件，设置成自动挂载：

# blkid | grep md0    -------------------（查看UUID）

并添加到/etc/fstab配置文件中。

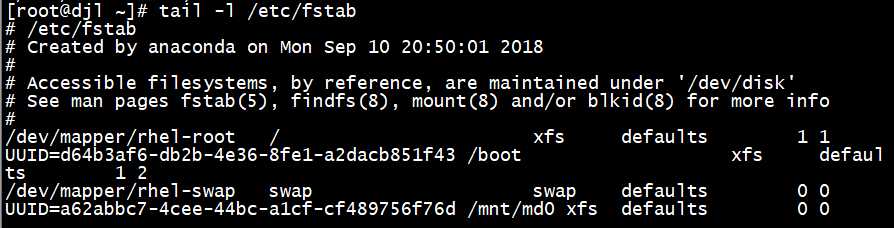

查看配置文件是否修改成功

#tail -l /etc/fstab

RAID-0磁盘阵列搭建成功。

RAID-1

查看磁盘

# ls /dev/sd

分区之后

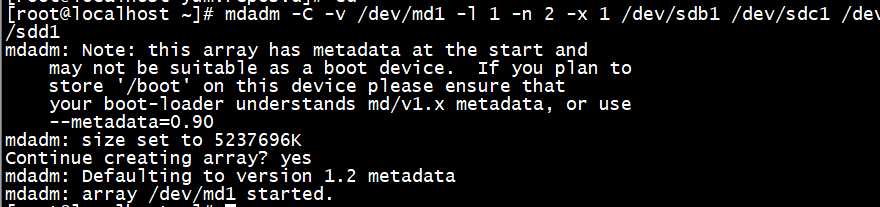

# mdadm -C -v /dev/md1 -l 1 -n 2 -x 1 /dev/sdb1 /dev/sdc1 /dev/sdd1

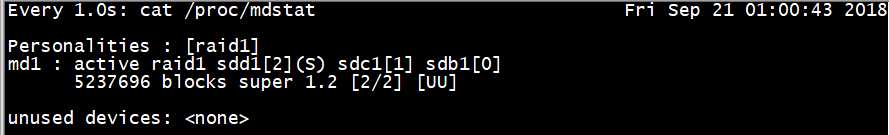

 # watch -n 1 cat /proc/mdstat

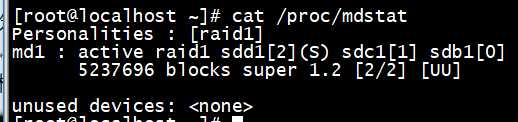

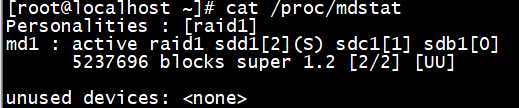

#cat /proc/mdstat

# fdisk /dev/md1

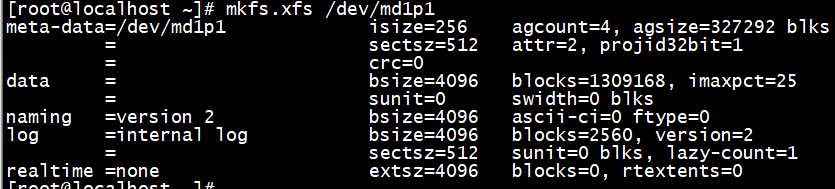

格式化

# mkfs.xfs /dev/md1p1

挂载

# cat /proc/mdstat

模拟磁盘损坏

# mdadm -f /dev/md1 /dev/sdc1

移除

# mdadm -r /dev/md1 /dev/sdc1

RAID-1磁盘阵列搭建成功。
