保险丝常见参数选择

时间:2018-08-20 16:19:30      阅读:78      评论:0      收藏:0      [点我收藏+]

标签:可能   有助于   capacity   orm   cap   条件   其中   近似计算   应用

1、额定电流(Normal operating current):又称保险丝的公称工作电流,代号:In。是指在正常条件下,保险丝长期维持正常工作的最大电流。它是由制造部门在实验室的条件下所确定的,它并不是熔断电流。事实上保险丝有一个“熔断系数”其值大于“1”,根据认证标准的不同而不同,一般在1.1至1.5之间,它是“常规不熔断电流”与“额定电流”的比值。由此可以看出,只有电流超过“常规不熔断电流”(即“熔断系数”ד额定电流”)时,才发生熔断现象。

2、额定电压(Application Voltage, AC or DC):又称保险丝的公称工作电压,代号:Un。保险丝的额定电压是从安全使用保险丝角度提出的,是指保险丝断开时,能安全承受的最大电压。选用保险丝时,被选用保险丝的额定电压,应大于被保护回路的输入电压,只有这样保险丝才能安全有效地断开,否则,在保险丝熔断时,可能会出现持续飞弧和被电压击穿而危害电路的现象。

3、分断能力(Breaking capacity):又称额定短路容量,代号:Ir。是指保险丝能安全切断电路的最大电流(交流时为有效值)。它是保险丝重要的安全指标之一,电路的预期故障电流必须小于标准规定的额定分断能力电流,否则,当故障发生保险丝熔断时会出现持续飞弧、发生喷溅、燃烧、爆炸等危及周围元器件甚至人身安全的现象。

4、过载能力:保险丝能在规定时间内维持工作的最大过载电流。当流经保险丝的电流超过额定电流时,一段时间后熔体温度将逐渐上升以至最后被熔断。

5、熔断特性(I-T):保险丝所加负载电流与保险丝熔断时间的关系,也称为安-秒特性。通常有两种表达方法:

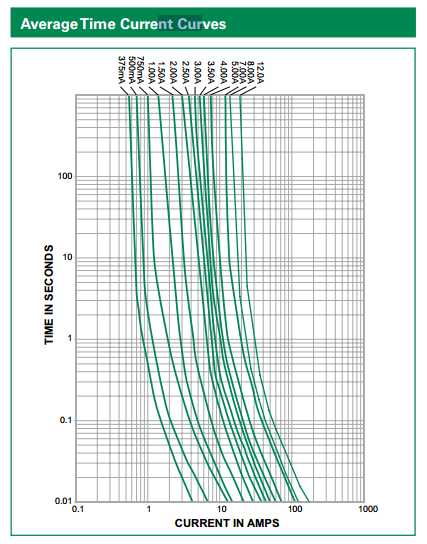

 (1)熔断特性曲线(I-T曲线):在以负载电流为X轴,熔断时间为Y坐标构成的坐标系内,由保险丝在不同负载电流下的平均熔断时间坐标点连成的曲线。每一种型号规格的保险丝都有一条相应的曲线可代表其熔断特性,这种曲线很好地描绘了保险丝的过载性能。可供保险丝选用时参考。

技术分享图片

6、熔化热能值(I2T):使保险丝的熔断体熔化,部份汽化的切断电流所需要的公称能量值,即保险丝熔断所需的最小热能值。代号:I2T,读为“安培平方秒”,它对于每一种不同的熔丝来说是个常数,是熔丝本身的材质和规格所决定的。总量I2t=熔化I2t+飞弧I2t,其中熔化I2t(相当于IEC标准中的预飞弧I2t),指从熔体熔化到飞弧开始瞬间所需要的能量;飞弧I2t是指飞弧开始瞬间到飞弧最终熄灭所需要的能量。对于低压保险丝来说,飞弧时间非常短,常可忽略,即飞弧I2t可以按零计算。

   UL和IEC都未对I2t作要求,但通过I2t有助于保险丝的选用。在测试过程中,先给保险丝施加一个电流并测量融化发生的时间,如果超过8ms不发生熔断,就增加脉冲电流的强度,重复实验直到保险丝的熔断时间在8ms或以内(薄膜保险丝是1ms或以内)。之所以要在8ms内熔断是确保所产生的热能没有足够的时间从保险丝部件通过热传导跑掉,其热能全部都用于熔断保险丝。

7、电压降(Ud):在额定电流条件下,达到热平衡后保险丝两端的电压差。 它反映了保险丝的内阻,其值不应过大。

由于保险丝两端电压降对电压电路会有一定的影响,因此在欧标里,对电压降有明确规定,不仅有其值的上限规定,而且对其一致性也作了规定。

  8、保险丝电阻(Rn):通常分为冷态电阻和热态电阻。

冷态电阻是保险丝在25℃下,通过小于10%的额定电流,作为测试电流所测得的电阻值。

热态电阻则是以全额额定电流为测试电流所测得的电压降转化过来的,即R热=Ud/In。

大部分的保险丝是用正温度系数材料制成,所以一般热电阻比冷电阻要大。保险丝的电阻在整个电路中并不十分重要,但安培数小于1的保险丝的电阻会有零点几欧,所以在低电压电路中应考虑这个问题,在实际应用中,规格书中常用电压降,来表达热态电阻。

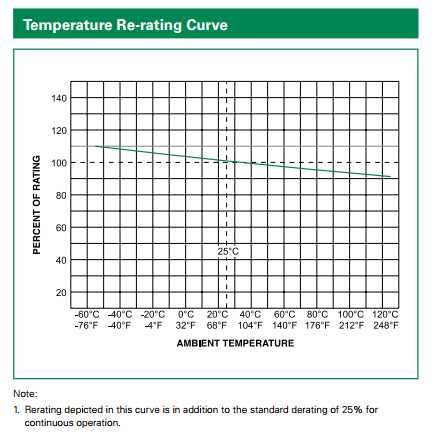

9、环境温度:保险丝是温度敏感元件。其电流承载能力,是在环境温度为25℃情况下测得的,环境温度越高,保险丝的工作温度就越高,保险丝的电流承载能力就越低,寿命也就越短。相反,在相对较低的温度下会延长保险丝的寿命。实际选用保险丝管时,应考虑保险丝管周边的环境温度。环境温度对保险丝管承载能力及5In熔断时间的影响如图所示。

技术分享图片

为保证保险丝能承受10万次以上的冲击,保险丝的I2t应有如下关系:保险丝的I2t>=回路的脉冲I2t/0.22。回路中的脉冲的I2t值,可以参考以下典型脉冲波形的I2t值近似计算得到。
