关于FIFO异步复位的问题

时间:2018-08-09 13:11:45      阅读:312      评论:0      收藏:0      [点我收藏+]

关于FIFO异步复位的问题

技术分享图片

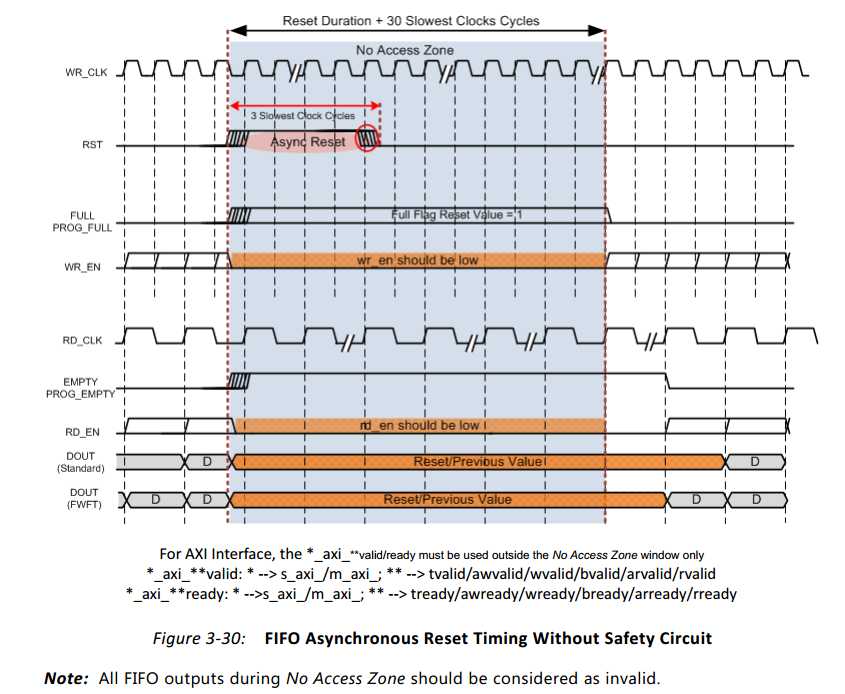

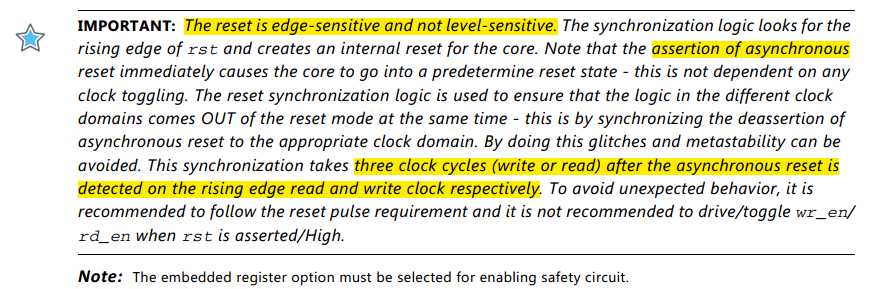

FIFO异步复位的宽度,需要保证至少3个较慢时钟的时钟周期长度。

技术分享图片

技术分享图片

怎样对一个脉冲加宽呢?

`timescale 1ns / 1ps
//////////////////////////////////////////////////////////////////////////////////
// Company:
// Engineer:
//
// Create Date: 2018/08/08 19:03:20
// Design Name:
// Module Name: signal_wide
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//////////////////////////////////////////////////////////////////////////////////


module signal_wide(

    input  wire  clk,
    input  wire  rst,
    input  wire  signal
    );



reg [7:0] signal_delay = 0;
reg       signal_delay_wide = 0;
always @ (posedge clk or posedge rst)
begin
    if(rst)
    begin
        signal_delay <= 8b0;
        signal_delay_wide <= 1b0;
    end

    else
    begin
        signal_delay <= {signal_delay[6:0],signal};
        signal_delay_wide <= | signal_delay;
    end
end


endmodule


/*

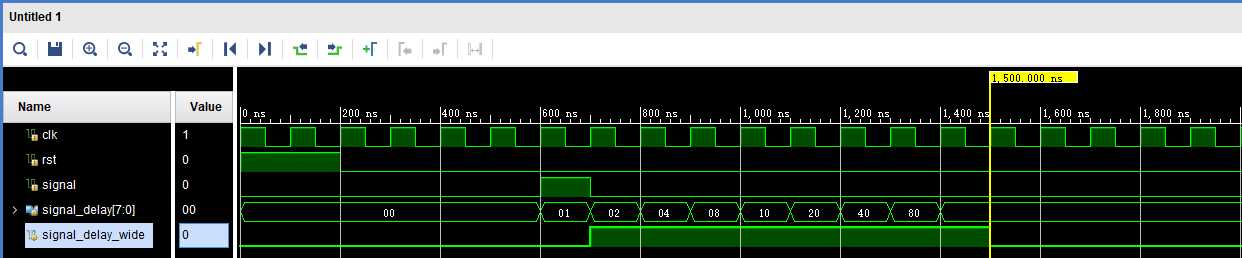

add_force {/signal_wide/clk} -radix hex {1 0ns} {0 50000ps} -repeat_every 100000ps
add_force {/signal_wide/rst} -radix hex {1 0ns} {0 200ns}
add_force {/signal_wide/signal} -radix hex {0 0ns} {1 600ns} {0 700ns}




*/



 技术分享图片
