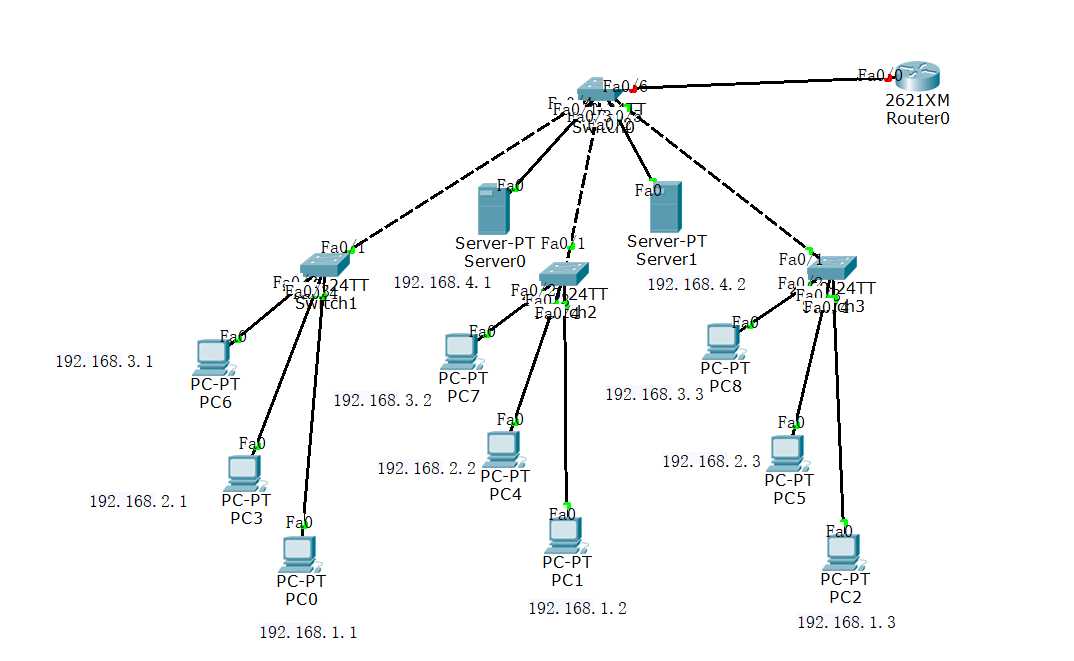

我们将以上面的拓扑图开始进行配置，目的为设置单臂路由实现vlan间通信，设置4个vlan，pc0，1，2为vlan10
pc3，4，5为vlan20；pc6，7，8为vlan30；server0，1为vlan40，为求方便，我们使用vtp来配置vlan
先配置switch0
enable 进入特权模式
configure terminal 进入全局配置模式
vtp domain abc（设置vtp的域为abc）
vtp mode server 设置switch0为server模式
vlan 10 创建vlan
vlan 20
vlan 30
vlan 40
interface f0/4
switchport mode trunk
exit
interface f0/3
switchport mode trunk
exit
interface f0/5
switchport mode trunk
exit
interface f0/1
switchport mode access
switchport access vlan 40
exit
interface f0/2
switchport mode access
switchport access vlan 40
配置switch1
enable 进入特权模式
configure terminal 进入全局配置模式
vtp domain abc 进入abc域
vtp mode client 设置为client客户模式
interface f0/2
switchport mode access
switchport access vlan 30
exit
interface f0/3
switchport mode access
switchport access vlan 20
exit
interface f0/4
switchport mode access
switchport access vlan 10
exit
配置switch2
enable 进入特权模式
configure terminal 进入全局配置模式
vtp domain abc 进入abc域
vtp mode client 设置为client客户模式
interface f0/2
switchport mode access
switchport access vlan 30
exit
interface f0/3
switchport mode access
switchport access vlan 20
exit
interface f0/4
switchport mode access
switchport access vlan 10
exit
配置switch3
enable 进入特权模式
configure terminal 进入全局配置模式
vtp domain abc 进入abc域
vtp mode client 设置为client客户模式
interface f0/2
switchport mode access
switchport access vlan 30
exit
interface f0/3
switchport mode access
switchport access vlan 20
exit
interface f0/4
switchport mode access
switchport access vlan 10
exit
配置路由器
enable 进入特权模式
configure terminal 进入全局配置模式
interface f0/0
no shutdown 先激活接口
exit
interface f0/0.1 进入虚拟子接口
encapsulation dot1Q 10 封装vlan 10
ip address 192.168.1.254 255.255.255.0
exit
interface f0/0.2 进入虚拟子接口
encapsulation dot1Q 20 封装vlan 20
ip address 192.168.2.254 255.255.255.0
exit
interface f0/0.3 进入虚拟子接口
encapsulation dot1Q 30 封装vlan 30
ip address 192.168.3.254 255.255.255.0
exit
interface f0/0.4 进入虚拟子接口
encapsulation dot1Q 40 封装vlan 40
ip address 192.168.4.254 255.255.255.0
exit
这样单臂路由间vlan通信就完成了
