【安富莱专题教程第4期】SEGGER的J-Scope波形上位机软件，HSS模式简单易用，无需额外资源，也不需要写目标板代码

说明：
1、在实际项目中，很多时候，我们需要将传感器或者ADC的数值以波形的形式显示。通常的解决办法是用串口上位机，USB接口上位机或者MDK的逻辑分析仪功能，使用这三种方式都比较繁琐。本期专题为大家讲解的J-Scope波形软件简单易用，不占用系统额外资源，无需用户写目标板代码，仅需将JLINK插上即可。
2、J-Scope波形显示软件主要有RTT和HSS两种工作方式。本期专题教程为大家讲解HSS模式的使用方法。HSS模式只需使用J-Scope加载MDK或者IAR的可执行文件即可，而且随时随地都可以连接目标板，不影响目标板的正常功能，不需要额外资源。同时可以设置上升沿，下降沿或者双沿触发。
3、大家买的D版JLINK，基本都是来自JLINK BASE，需要使用V9或者V10版本才行。而JLINK PRO或者JLINK ULTRA使用V4及其以上版本即可。
4、J-Scope专题教程的RTT模式将放在第6期专题教程做，这个模式更加实用，就是稍麻烦些，需要移植SEGGER的RTT组件，即使是普通的JLINK，速度也可以狂飙到500KB/S左右的上传速度。
5、更多相关内容和注意事项，看教程即可。


专题教程下载：
 专题教程第4期：J-Scope波形软件使用方法（上）.pdf (1.59 MB)
配套例子（含MDK和IAR）：
STM32F103ZET6开发板：  V4-J-Scope波形软件之HSS模式.7z (936.52 KB)
STM32F407IGT6开发板： V5-J-Scope波形软件之HSS模式.7z (2.1 MB)
STM32F429BIT6开发板：  V6-J-Scope波形软件之HSS模式.7z (3.04 MB)
教程目录：

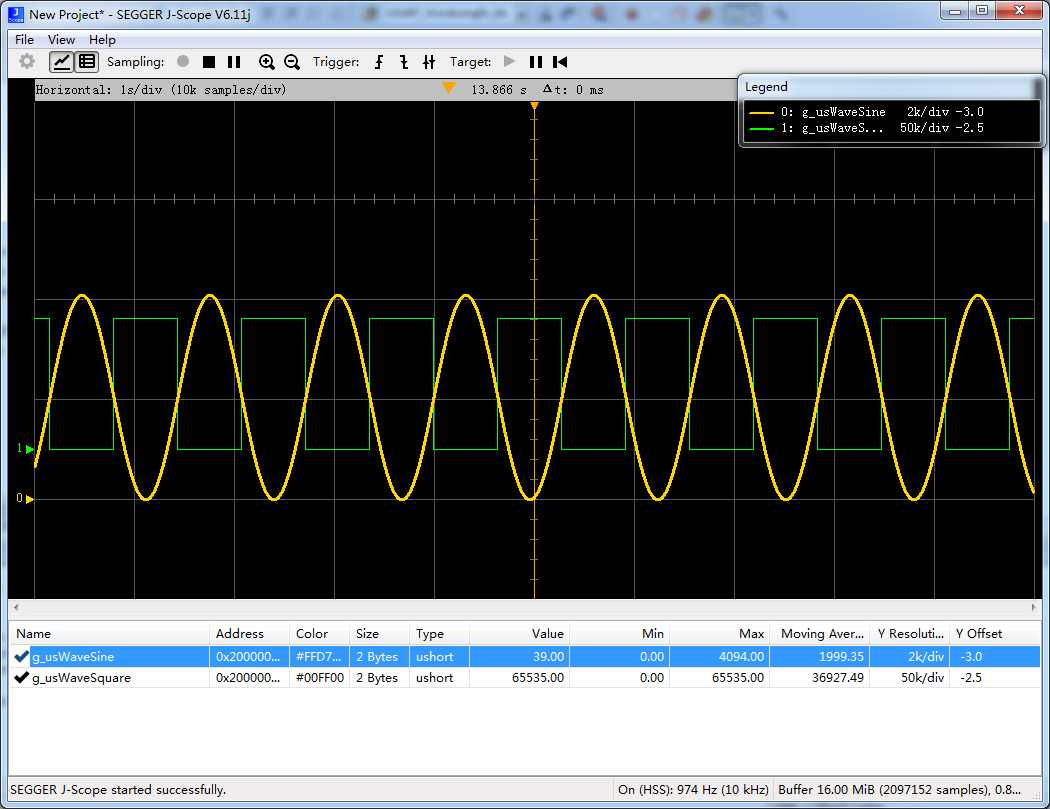

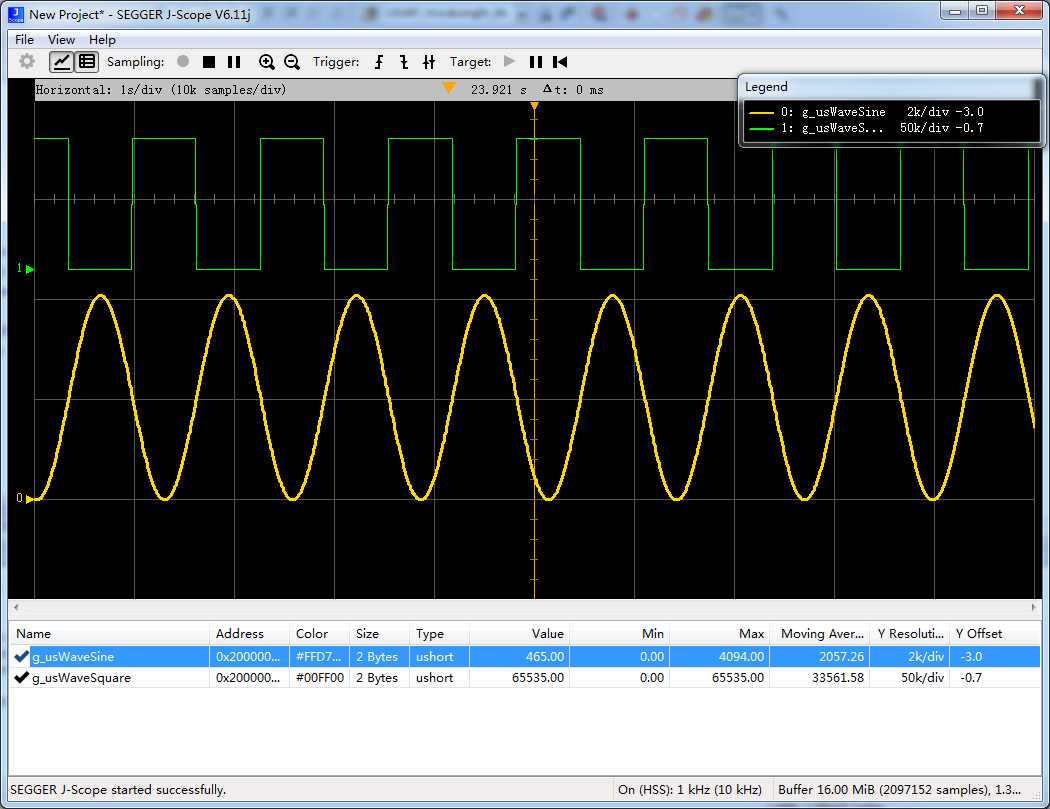

HSS效果截图：

简单的动态图，未设置触发，普通JLINK可采集10路波形。
