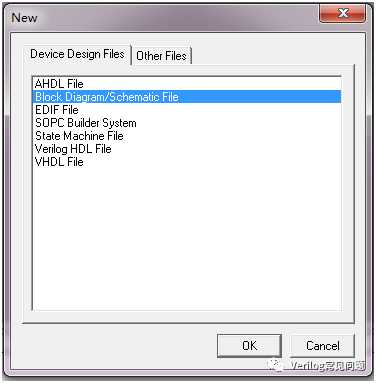

1.新建一个项目,点击"File->New..."弹出如下对话框:

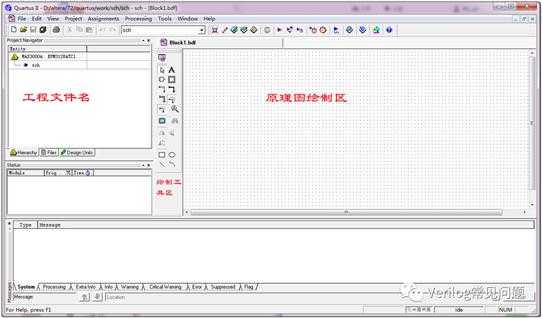

2.建立原理图设计平台:

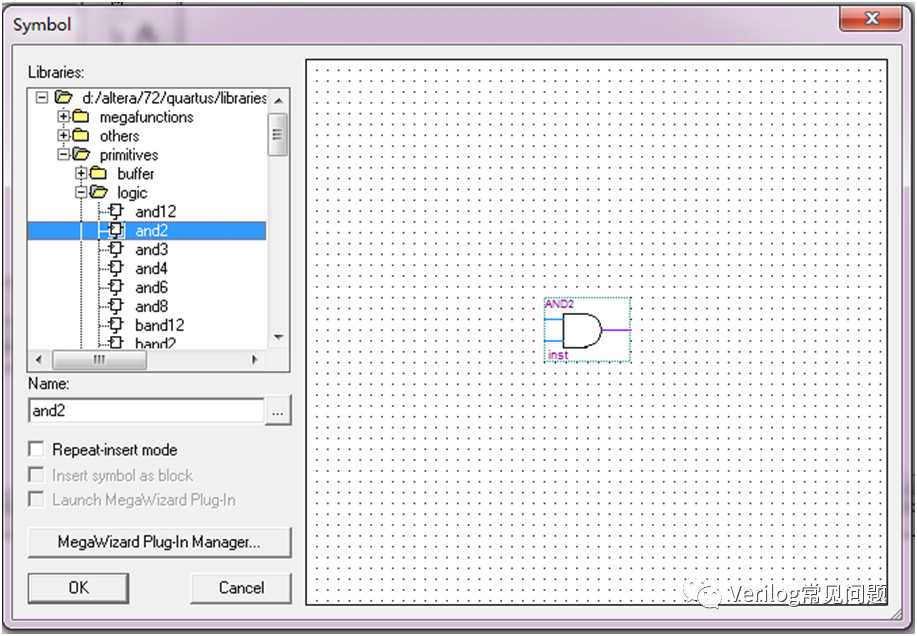

3.在原理图绘制区双击鼠标左键,即可弹出元件符号窗口,如下图所示:

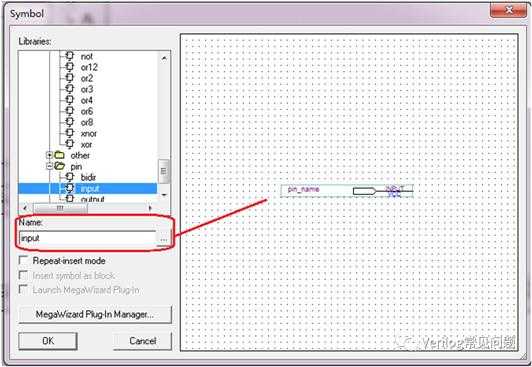

4.添加元件,在红色框部分输入要查找的元件名,如果库中存在对应元件,则对应元件符号会显示在对话框右侧的绘制区,单击"OK"即可完成对应元件加入到原理图绘制窗口中:

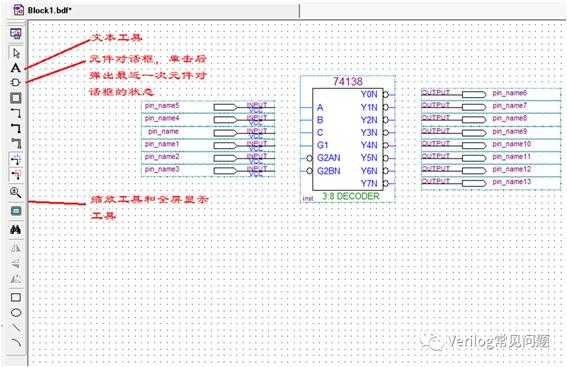

5.绘制连接原理图,当鼠标放到元件端点处时,鼠标会自动捕捉对应的连接处,按下左键拖动至目标出,再次松开鼠标即可完成一次连线操作如下图所示:

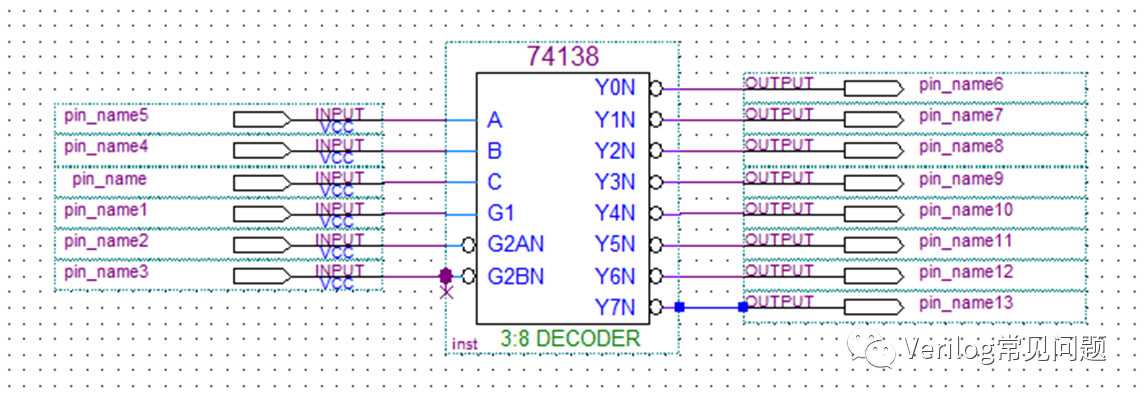

6. 完成连线后也可对相应的端口名进行命名,鼠标左键双击端口名，如图示74138电路A端连接的input端口命名为A,如下图所示:
完成管脚命名后保存设计,即完成原理图的设计.

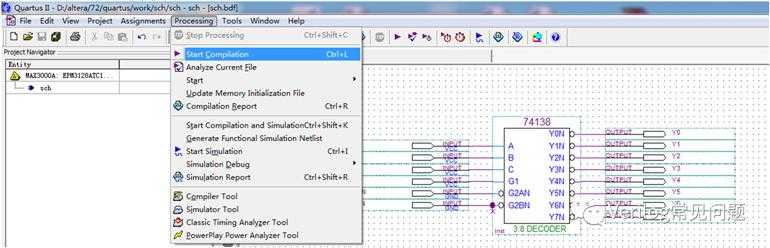

7.在下拉菜单Processing中选择Start Compilation，启动编译:
8.工程编译完成后，设计结果是否满足设计要求，可以通过时序仿真来分析；建立波形矢量文件(具体仿真矢量如何建立可参考"Quartus II 功能仿真设置流程").
