PowerDesigner创建索引与外键

一、创建索引

双击Table-》Columns-》创建索引

Step1:双击Table

技术分享图片

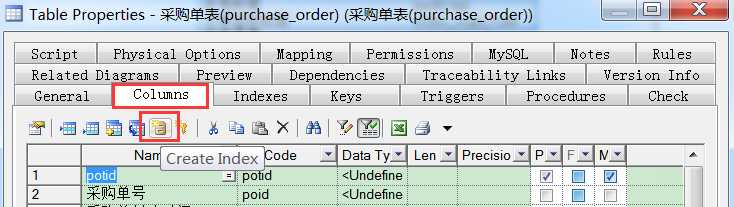

Step2:选择Columns-》创建索引

技术分享图片

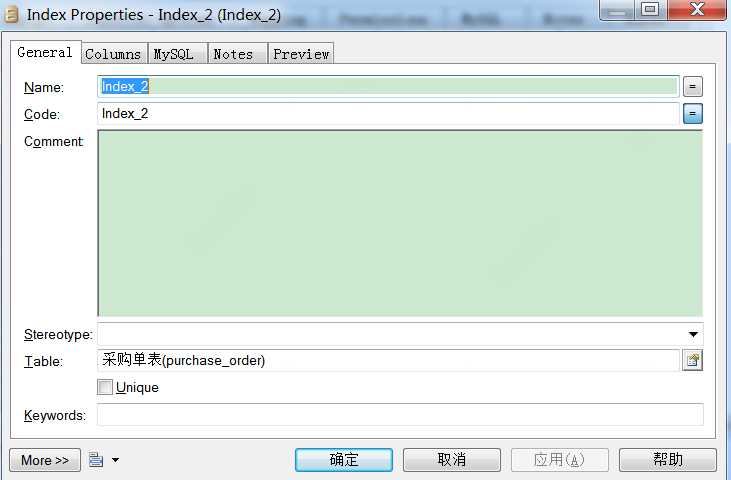

弹出如下窗口:

技术分享图片

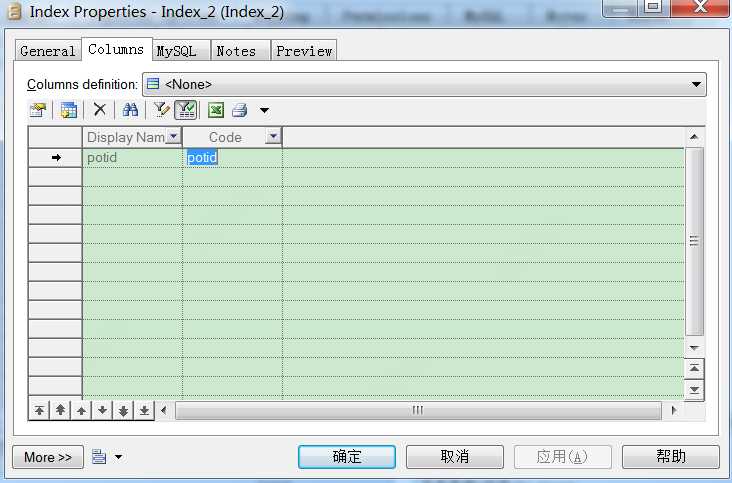

Step3:选择columns标签

技术分享图片

Step4:选择Add Columns..

技术分享图片

Step5:勾选要作为索引的列即可。

二、创建外键

如有二张表A和表B,A表b_id是外键,指向B表主键b_id

技术分享图片                技术分享图片

创建外键方式:

1、A表b_id(外键)与B表b_id(主键)名称相同,可直接指向。应用Refrence

 技术分享图片A指向B

效果如下所示:

技术分享图片

注:若A表外键名与B表主键名不一致。A表外键bid指向B表主键b_id

技术分享图片     技术分享图片

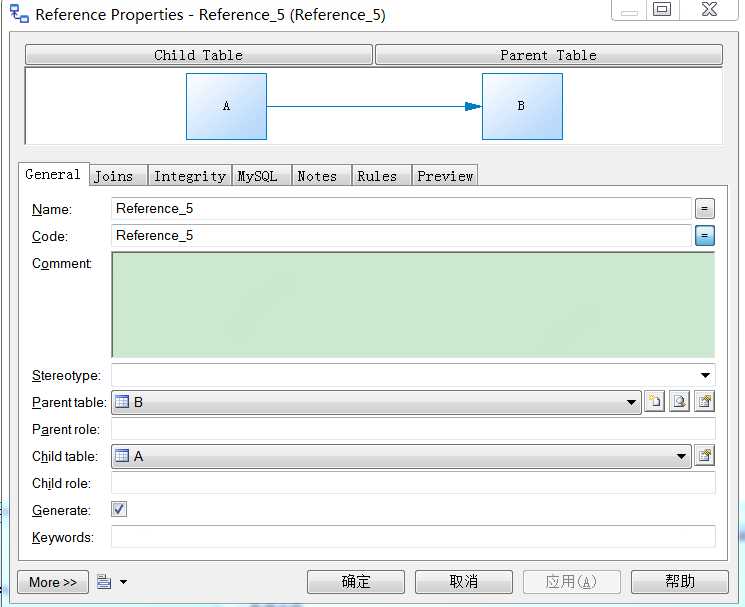

则Refrence,A指向B,双击连接线。弹出框如下所示:可指定索引名字,此处应用默认索引名称。

技术分享图片

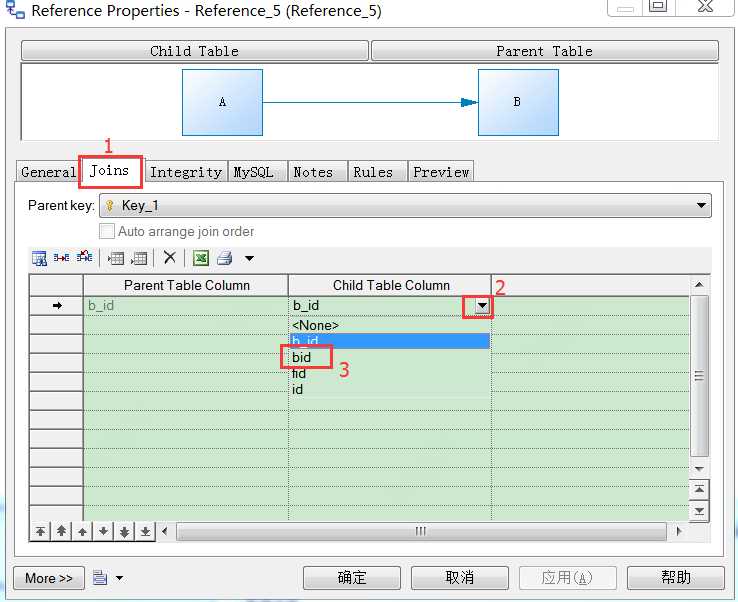

选择Joins标签页,如下所示:

技术分享图片

应用-》确认 后效果如下所示:

技术分享图片

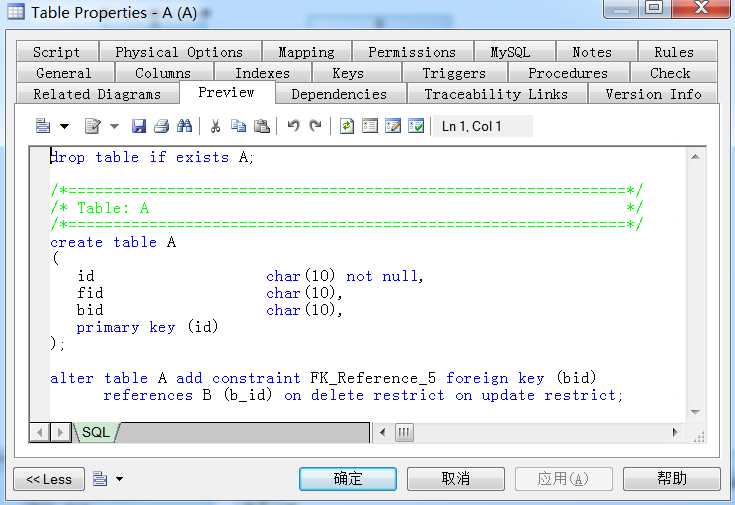

双击A表,选择“Preview”标签,显示效果如下所示:

技术分享图片

将上述代码拷贝到Mysql数据库,即可执行啦!
