这个是文件
https://pan.baidu.com/s/1smIyd_aNIt-ON8z8AeWn4Q
密码 w6ju

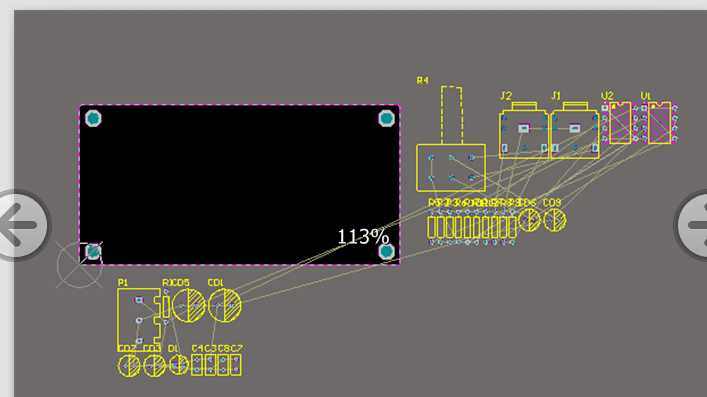

这是导入进去以后的样子，前面步骤我就跳过了

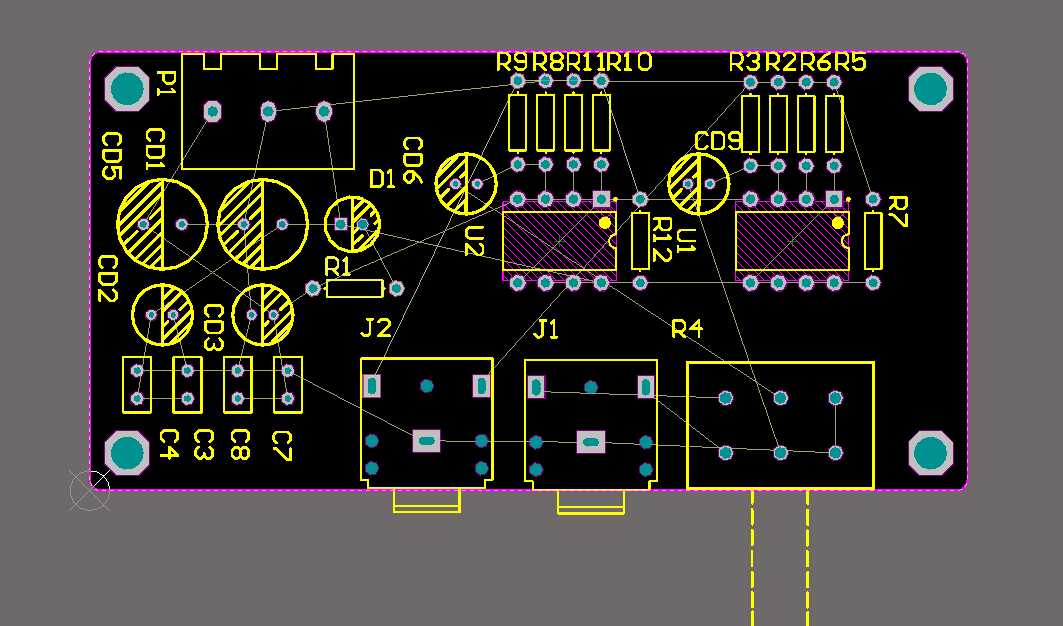

这是原作者的布局
但是我在看原理图之后
，还是想把它分为两个“电路”进行布局，

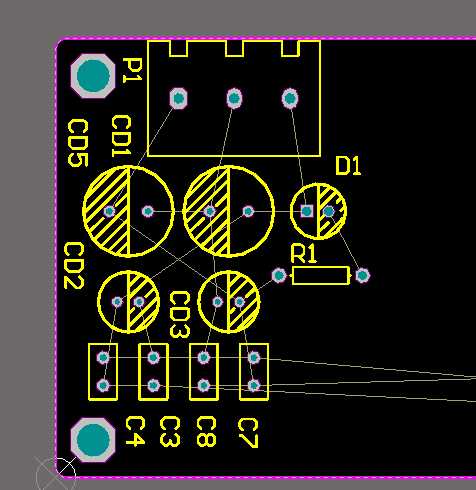

，我将左上角的部分布置在了一起
ps ：如果元件数过多的话，有个找元件的好办法，首先勾选工具里面的交叉选择模式，然后在原理图中直接选中这些元器件（可以一次多个），在PCB中按快捷键TOL，在PCB图中任意位置画个框即可

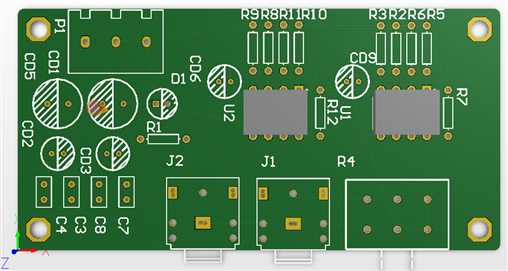

这是最终布局，可能还没那么美观，还在努力进步中

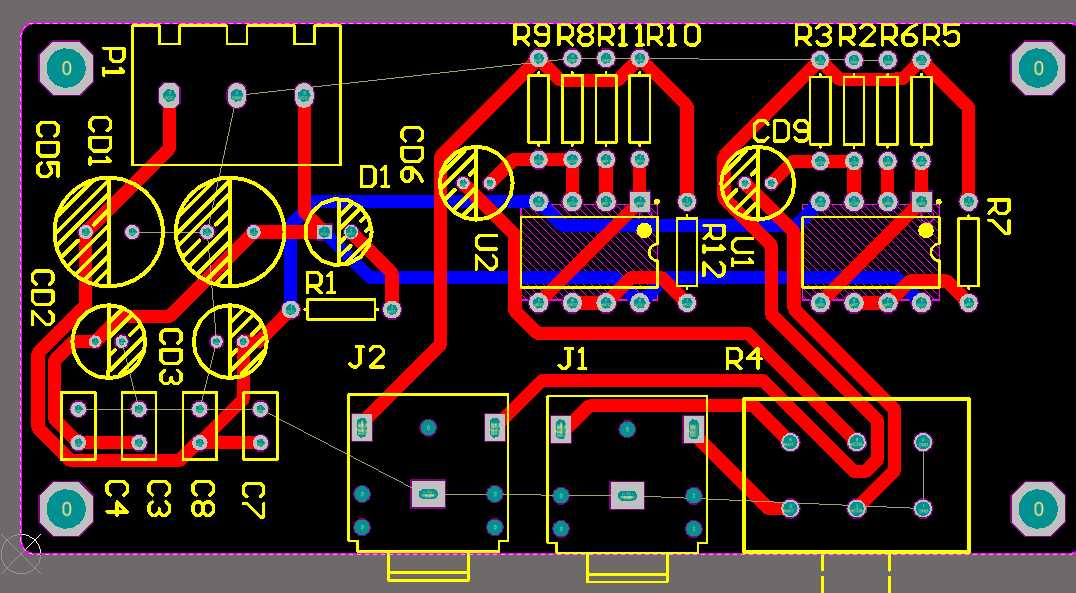

连线

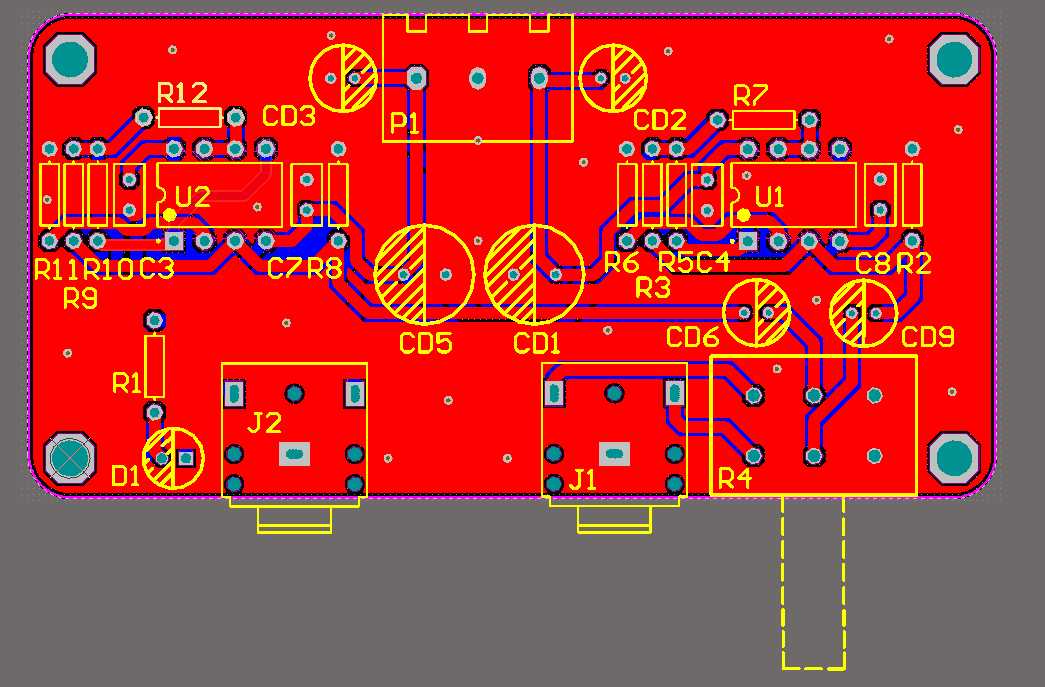

因为还没覆铜GND，所以显示GND的飞线
初学者可以试试，里面的封装库也可以不用，自己从网上搜索资料，画出它的封装库，就当练练手
