1.类图
可以自动生成代码
//
//
// Generated by StarUML(tm) C# Add-In
//
// @ Project : UML
// @ File Name : Student.cs
// @ Date : 2017/6/15
// @ Author :
//
//
public class Student {
public object age ;
public object name ;
public void say(){
}
}
2.用例图

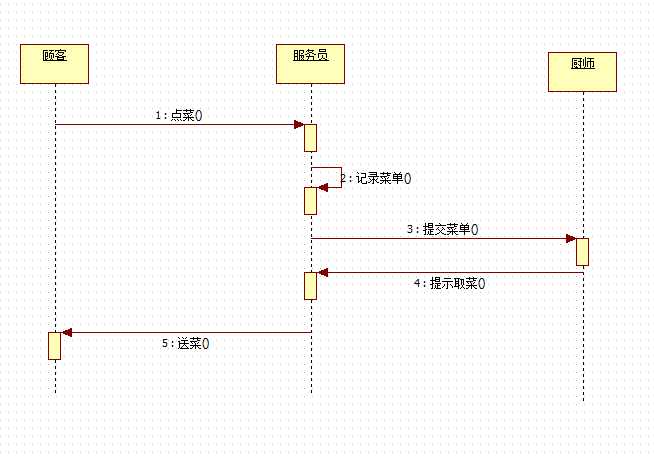

3.时序图
在UML中,对象表示为一个矩形,消息由有标记的箭头表示,生命线由虚线表示,控制焦点由矩形表示.时序图将交互关系表示为一个二维图,纵向是时间轴,时间沿纵线向下延伸.横向轴表示了在协作中各独立对象的类元角色.
