设计文件说明

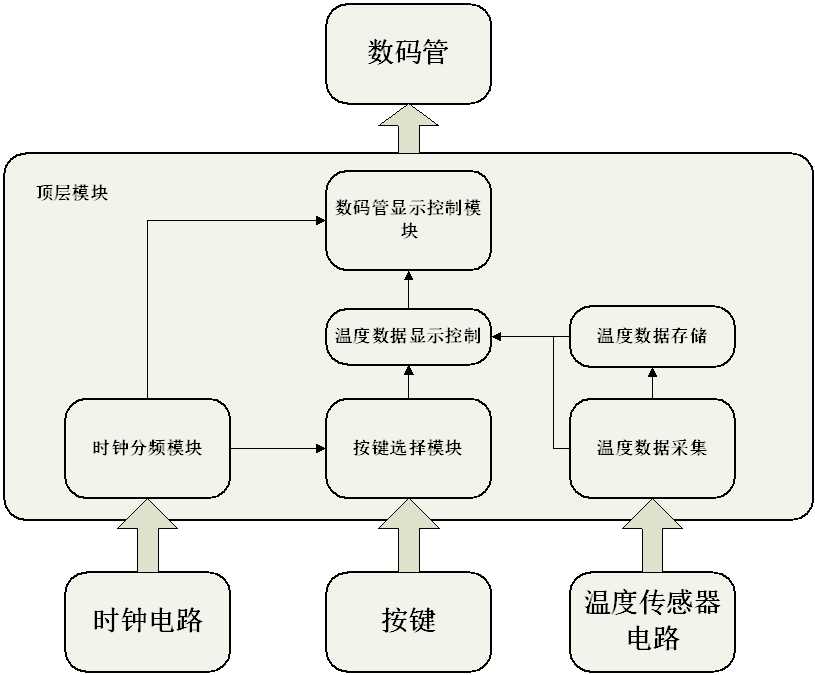

1. 顶层文件

   文件名：DS18B20 温度传感器采集与显示

文件名：bell 蜂鸣器报警

文件名：按键

工程文件

电路板

    该设计中涉及到的硬件电路如下：

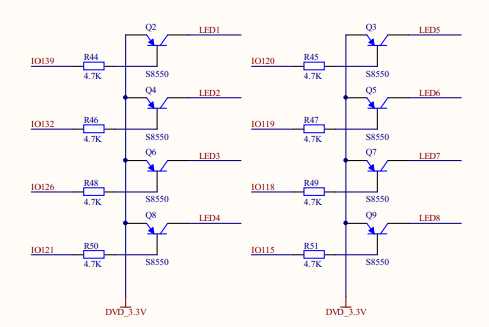

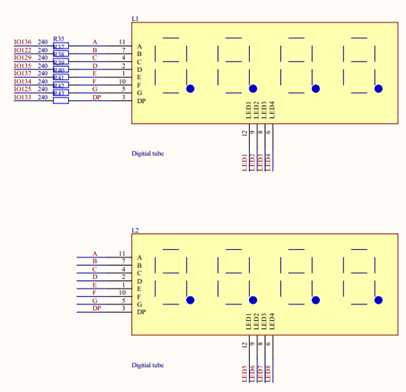

数码管

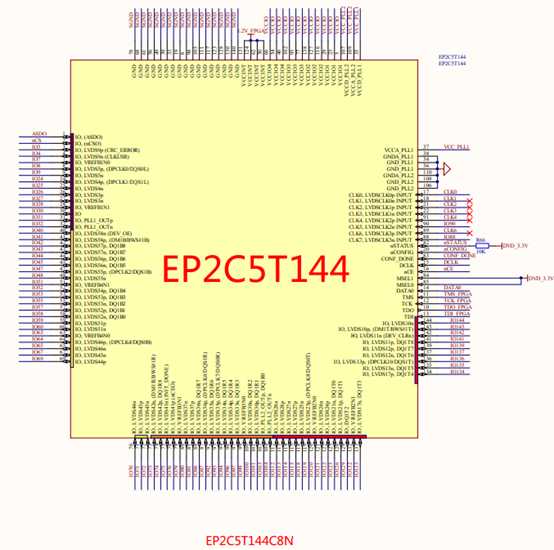

FPGA

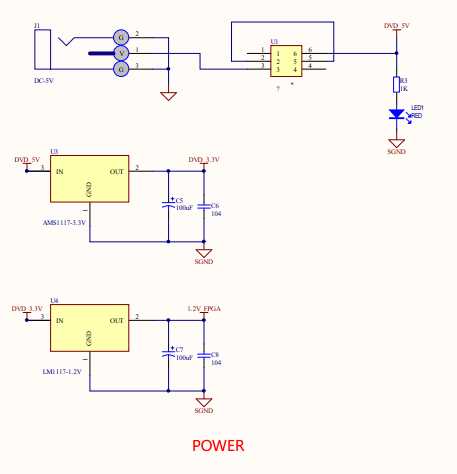

电源

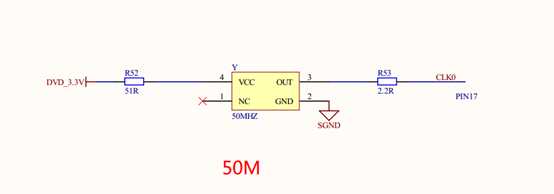

晶振

DS18B20

蜂鸣器

操作

上电

接入5V电源，用配套的线，USB那端接电脑即可；

电源开关

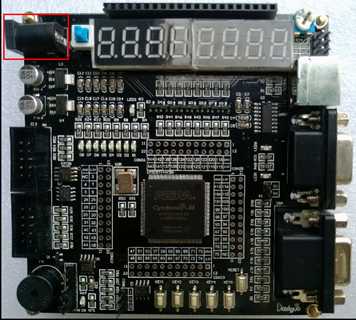

按下电源开关

DS18B20电路板

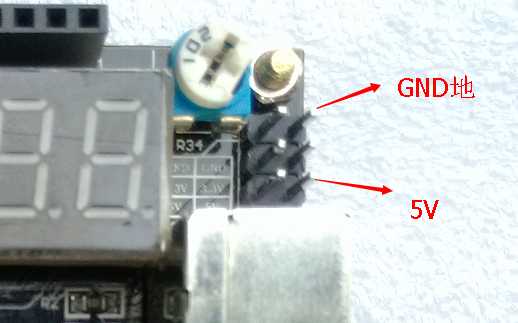

电路板上三条线根据说明接，根据图如下

数码管显示

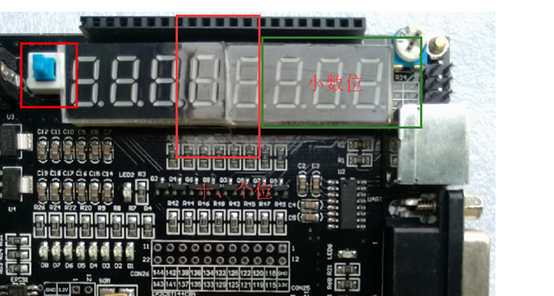

显示十位、个位、小数点位

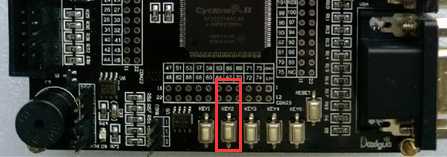

按键

该按键用于将存储的温度数据输出显示，按下不要放开，存储的10个温度数据会逐个输出，每隔1秒输出一个

蜂鸣器
