稀疏傅里叶变换（sparse FFT）

作者：桂。

时间：2018-01-06  14:00:25

链接：http://www.cnblogs.com/xingshansi/p/8214122.html

前言

　　对于数字接收来讲，射频域随着带宽的增加，AD、微波、FPGA资源的需求越来越高，但频域开的越宽并不意味着频谱越宽，有限信号内可认为信号在宽开频域稀疏分布，最近较为流行的稀疏FFT（SFFT）是在传统FFT的基础上，利用了信号的稀疏特性，使得计算性能优于FFT。本文简单记录自己的理解。

一、稀疏FFT

主要是12年MIT的论文：Simple and Practical Algorithm for Sparse Fourier Transform。

核心思想：

SFT 作为这样一种“输出感知”算法,其核心思路是按照一定规则 Γ ( • )将信号频点投入到一组“筐”中(数量为 B，通过滤波器实现 ) . 因频域是稀疏的,各大值点将依很高的概率在各自的“筐”中孤立存在 . 将各“筐”中频点叠加,使 N 点长序列转换为 B点的短序列并作 FFT 运算,根据计算结果,忽略所有不含大值点的“筐”,最后根据对应分“筐”规则,设计重构算法 Γ ^-1 ( • )恢复出 N 点原始信号频谱。

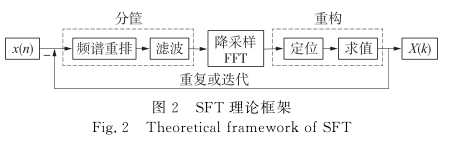

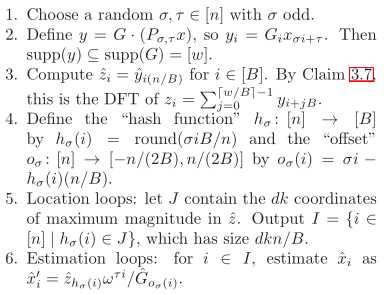

算法流程：

步骤一：选定一个sigma，实现数据频域重排。

频域重排主要是因为FFT之后，频域大值集中在一起，需要将这一伙打散，保证频域的稀疏性（sparse）。sigma的选择主要利用性质：

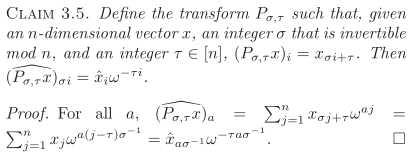

这里sigma^-1是sigma关于模N的逆元。该点主要说明：变化前后的完备性（信号可重建）。

 步骤二：加窗。

 这里根据筐的多少（B），平分2pi频域，即带宽2pi/B，理想窗函数为矩形窗，但时域为无限长的sinc函数，需要加窗截断，可选择gausswin。

即win = sinc.*gausswin。

步骤三：频域抽取并作FFT

加窗之后，保证了频谱不至于展宽严重，进一步保证了稀疏性。频域降采样：

等价于时域的混叠的傅里叶变换：

故直接在时域进行处理。处理完成后进行FFT运算。

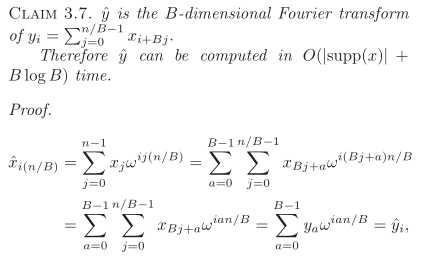

该操作的理论基础为：

步骤四：哈希映射

 主要就是（4）~（6）的操作，这个就比较直观了。

code(仅供参考)

clc;clear all;close all;
%%*************Step0:生成信号**************
fs = 1000;
f0 = 100;
N = 256*256;
t = [0:N-1]/fs;
x = exp(1j*2*pi*t*f0);
%%*************Step1:频谱随机重排**************
sigma = 19; %inv(sigma) = 27
pn = [];
for i = 1:sigma
    data = x(i:sigma:end);
    pn = [pn data];
end
%%*************Step2:加窗**************
%加窗函数,窗函数频谱宽度与B的尺寸有关，宽度理论上为2*pi/B
%此处B取32
B = 32*32;
n0 = -N/2:N/2-1;
G = sinc(pi/B*n0).*gausswin(N)‘;%2*pi/B
%滤波
pn = pn.*G;
% figure()
% plot(abs(fft(G)));
%%*************Step3:FFT降采样**************
%降采样序列
yn = sum(reshape(pn,B,N/B),2);
figure()
plot(abs(fft(yn)));
%%*************Step4:频率估计**************
%根据Hash映射
[val,hk] = max(abs(fft(yn)));
k_est = round(hk*N/sigma/B);
% omega_k = sigma*k-hk*(N/B);
[~,k_real] = max(abs(fft(x)));
disp([k_real k_est])
