CY7C68013含有4个大端点，可以用来处理数据量较大的传输，如数据采集、视频等方面的应用。每个大端点都可以独立配置对应的FIFO，同时，也提供了相应的标志位，分别是FLAGA、FLAGB、FLAGC、FLAGD。这四个标志位彼此独立，可以分别指示4个大端点FIFO的状态，如非空、满等状态，为我们编程带来方便。
这4个标志位的配置，是由两个8位寄存器来设定的，PINFLAGSAB和PINFLAGSCD。其中PINFLAGSAB设定FLAGA和FLAGB，PINFLAGSCD设定FLAGC和FLAGD。这两个寄存器的格式如下，

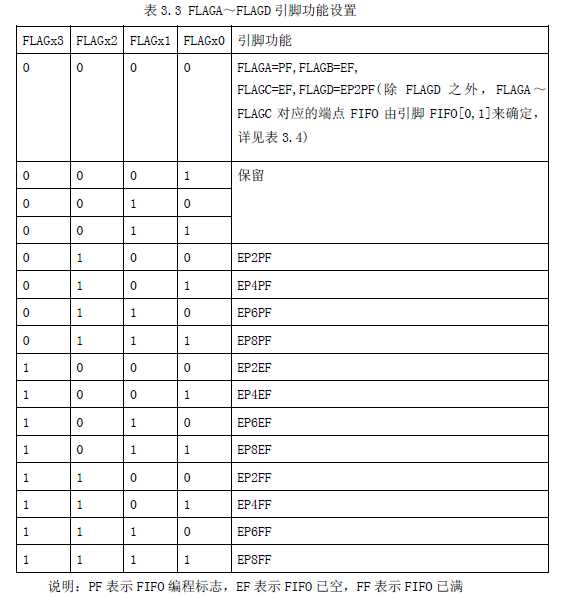

以最上面的PINFLAGSAB为例，这个寄存器低4位控制FLAGA的，高4位控制FLAGB的，这4位不同值的组合会有不同的含义。如果这4位的值全为0，称之“INDEXED”（索引）模式，4个标志位的含义是：FLAGA=PF，FLAGB=FF，FLAGC=EF，FLAGD=EP2PF，具体的端点号由两个地址线FADDR决定。如果这4位的值不是全0，称之“Fixed”（固定）模式，4个标志位的含义如下表，
举例说明：PINFLAGSAB = 0x08，低4位为1000，则标志位FLAGA表示EP2 EF；高4位为0000，则标志位FLAGB工作在“INDEXED”模式，表示EPX FF（X由两位地址线FADDR决定的端点号）。
一句话，这4个标志位很有用，如果68013与外部逻辑相连，主要就是靠这是个标志位来完成通信的。
