1.实现跨vlan
2.实现路由功能（跨网段）
（一）跨VLAN通讯

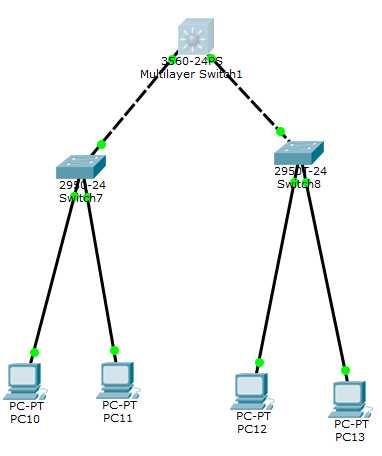

两个交换机都划分VLAN10 VLAN20
设置IP 192.168.1.254 192.168.2.254
每个交换机的两个接口均分别再VLAN10 VLAN20
1.设置pc ip 网关
192.1681.1192.168.1.254
192.168.2.1 192.168.2.254
192.168.1.2 192.168.1.254
192.168.2.2 192.168.2.254
2.设置交换机（两个交换机一样）
（1）划分VLAN，设置VLANip
Switch(config)#vlan 10 Switch(config-vlan)#e Switch(config)#vlan 20 Switch(config-vlan)#e Switch(config)#inter vlan 10 Switch(config-if)#ip add 192.168.1.254 255.255.255.0 Switch(config-if)#inter vlan 20 Switch(config-if)#ip add 192.168.2.254 255.255.255.0
（2）分配接口
Switch(config-if)#inter f 0/1 Switch(config-if)#sw acc vlan 10 Switch(config-if)#inter f 0/2 Switch(config-if)#sw acc vlan 20
（3）设置trunk口
Switch(config-if)#inter f 0/3 Switch(config-if)#sw mode trunk
3.设置三层交换机
（1）划分vlan
Switch(config)#vlan 10 Switch(config-vlan)#e Switch(config)#vlan 20 Switch(config-vlan)#e
（2）启用路由
Switch(config)#ip routing
4.可以实现右边交换机下192.168.1.1ping通左边交换机下192.168.1.2
（二）路由功能（跨网段）
（模拟教室网络联接）
