nat的翻译类型(3)--端口地址转换

时间:2017-12-24 21:02:57      阅读:499      评论:0      收藏:0      [点我收藏+]

技术分享图片

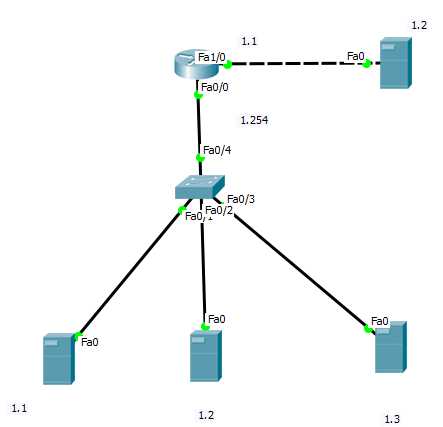

目的:在1.1 1.2 1.3 三台内网的服务器访问外网的服务器(202.1.1.2)时,将内网ip转换为外网ip。

1.设置内网三台服务器的Ip ,网关,以及外网服务器的ip网关

分别为:192.168.1.1 192.168.1.254

    192.168.1.2 192.168.1.254

    192.168.1.3 192.168.1.254

    202.1.1.2     202.1.1.1

2.设置路由器端口ip

Router(config-if)#inter f 0/0
Router(config-if)#ip add 192.168.1.254 255.255.255.0
Router(config-if)#inter f 1/0
Router(config-if)#ip add 202.1.1.1 255.255.255.0

3.标明内外网借口

Router(config-if)#inter f 1/0
Router(config-if)#ip nat out
Router(config-if)#inter f 0/0
Router(config-if)#ip nat in

4.设置访问控制列表

Router(config)#acc 1 per 192.168.1.0 0.0.0.255

5.应用访问控制列表

Router(config)#ip nat inside source list 1 inter Fa 1/0 over

6.查看nat表

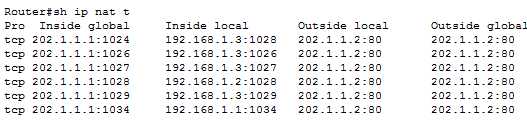

Router#sh ip nat t

技术分享图片

在配置完成之后,访问之前,nat表是空的,在访问之后才会在nat表中添加记录。

而且从上图可以看出所有内网ip对应的外网ip均是外网的网关ip,只是端口好不同。
