Allegro导入PADS文件

时间：2017-12-04 18:03:49 阅读：248 评论：0 收藏：0 [点我收藏+]

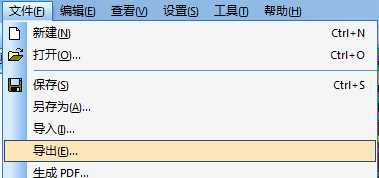

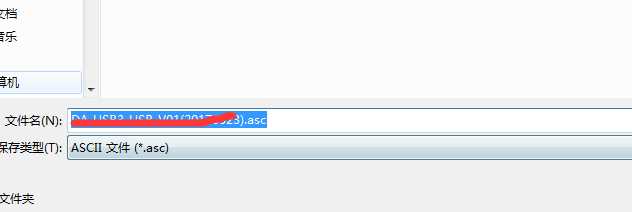

　1.打开要转换的PADS文件，并导出ASC文件

技术分享图片

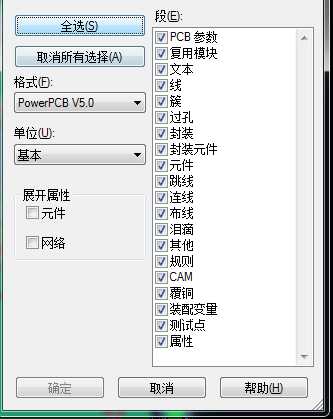

全选、格式选择PowerPCB V5.0

技术分享图片

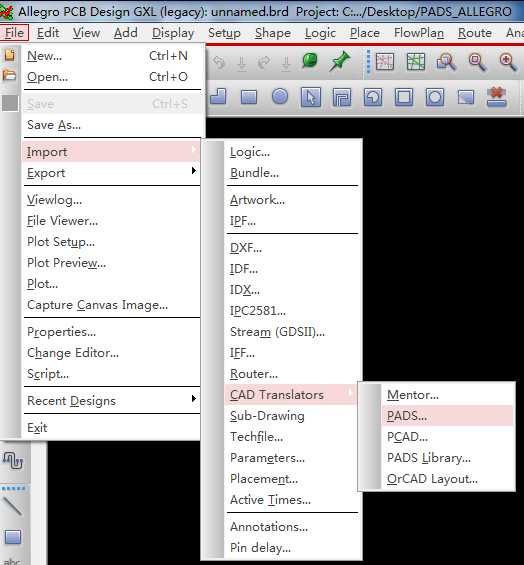

2.打开Allegro软件，导入上面生成的ASC文件

技术分享图片

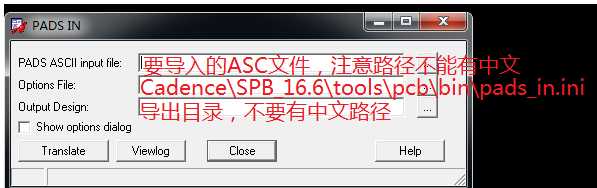

单击Translate即可完成转换，目录切换到输出路径，可看到有一个.brd的文件生成，即为转换后的Allegro文件。

原文：http://www.cnblogs.com/doget/p/7978120.html
