三极管虽然只有寥寥三个引脚，但由于其品种多，各型号的管脚排序不同，设计电路时经常出错。那么画图时应该注意些什么呢？
1.注意原理图管脚序号与名称的对应关系
protel 99SE的miscillanious device.lib库给出的通用NPN和PNP三极管，其管脚名称和序号的对应关系为：NPN: b1,c2,e3；PNP：b1,c3,e2 。注意它们的区别。
2.注意实物管脚序号与名称的对应关系
（1）NPN 三极管 9013 其TOP VIEW 的管脚名称自左至右是：e、b、c，为了与原理图一致，画PCB封装时其管脚序号自左至右应该为3、1、2；
（2）NPN 三极管 3DA87，其top view自突出标志始，逆时针看管脚名称分别为：e、b、c,为了与原理图一致，画PCB封装时，其管脚序号按同样的方法应为：3、1、2；
（3）NPN型三极管8050，其TO-92A封装的top view的管脚名称自左至右是e、b、c，为了与原理图一致，画PCB封装时其管脚序号自左至右应该为3、1、2；其SOT-23贴片封装top view左上、左下、右分别为b、c、e，故该封装左上、左下、右各管脚排序应该是1、2、3。
（4）PNP 三极管 A1013，其top view的管脚名称自左至右是e、c、b,为了与原理图一致，画PCB封装时其管脚序号自左至右应该为2、3、1；
转：http://blog.sina.com.cn/s/blog_50363a790100lzy8.html

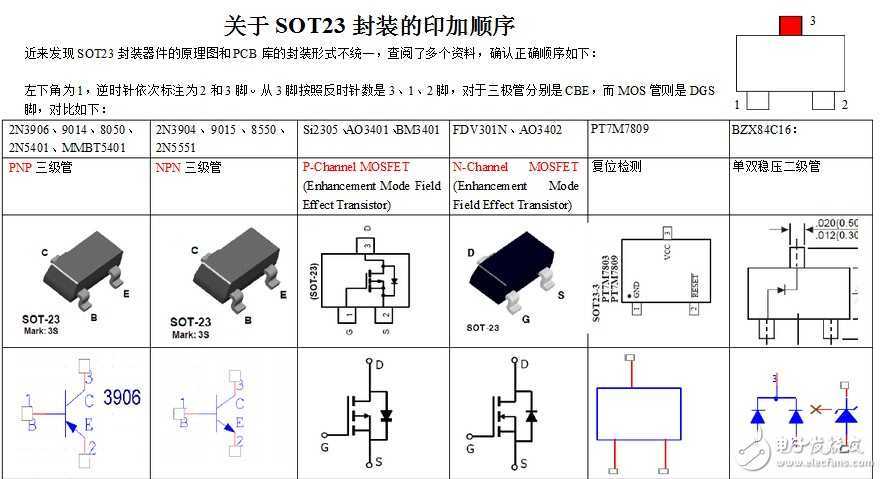

3.常用封装
