兔耳效应

时间:2017-09-19 10:47:08      阅读:516      评论:0      收藏:0      [点我收藏+]

作者:桂。

时间:2017-09-19  06:17:41

链接:http://www.cnblogs.com/xingshansi/p/7533286.html


前言

  兔耳效应(double-pulse effect / rabbit-ears effect) )主要指矩形脉冲信号能量将扩散到与真实载频所在信道相邻的多个信道之中,信道化(直接实现与多相滤波实现)接收机输入的脉冲信号会在多个信道产生暂态输出的现象。

  兔耳效应是影响信道化接收机测频能力的主要原因之一,需要在后续的信号处理中加以消除,例如借助脉宽检测进行剔除,或者利用相关的原理进行压制。

未完待续...

一、现象描述

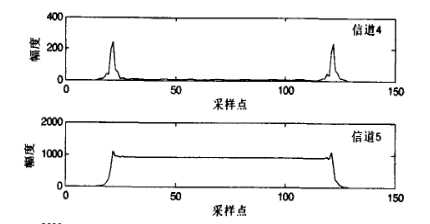

信号在信道5,如图所示,信道4中出现了两个窄的尖峰,类似两只耳朵,这便是兔耳效应。兔耳效应的尖峰会在脉冲的上升和下降沿(上升沿、下降沿对应暂态,两沿之间对应稳态响应)会出现。

技术分享

二、现象分析

 "兔耳效应"由滤波器的暂态效应引起.滤波达到稳定后会自然消失。

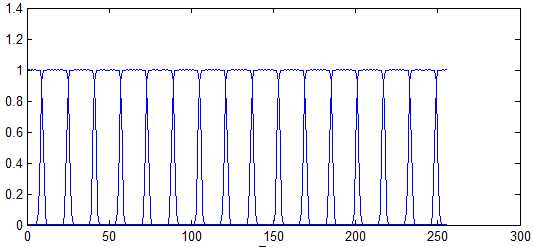

仿真验证该现象,信道化:

技术分享

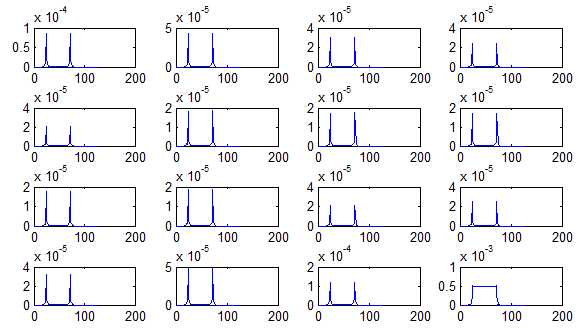

信道化的包络输出

技术分享

出现兔耳效应。信号处于信道16,相邻的信号1、15兔耳效应均更加明显。

信道越窄,暂态效应更严重,兔耳效应越明显。



三、消除兔耳效应的措施



兔耳效应

原文:http://www.cnblogs.com/xingshansi/p/7533286.html
