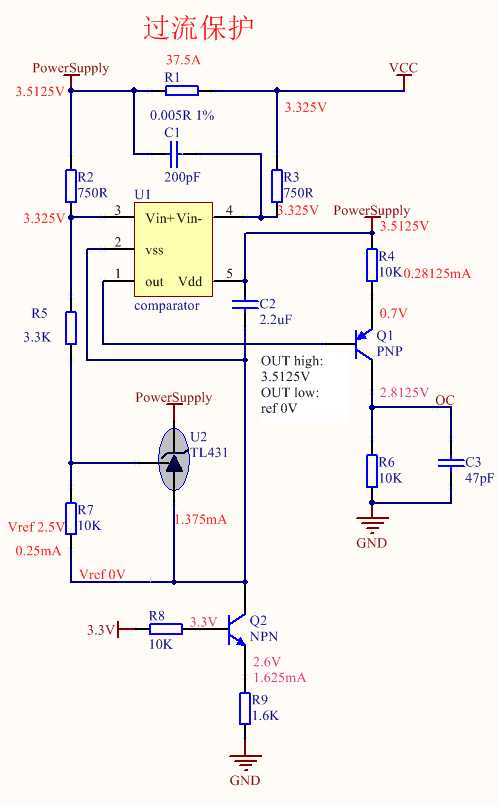

如图
首先3.3V供电，打开Q2；
TL431的参考电压为2.5V，这样就设定了流过R7的电流为0.25mA；
通过R2可以设置过流保护的电流大小：2.5V/R7*R2/R1，这里设定为37.5A；
接着配置R5可以设定比较器的供电电压，这里设定为3.5125V；
这样比较器输出的两种状态分别是ref 0V和3.5125V；
Q1 Vce电压0.7V，设定了比较器输出低时流过R4的电流，这个电流也基本与流过R6的电流相等，
这样通过R6就可以设定OC高电平时的电压。
整个电路设计非常巧妙，通过TL431的钳压功能，使用两个低压器件实现了高压侧电流检测的功能。
