MAX10 是Intel FPGA的CPLD中的一个特殊的芯片，因为它内部有CPLD的Flash结构，也有FPGA的Ram结构。具体的可以参考MAX10 Handbook文档。

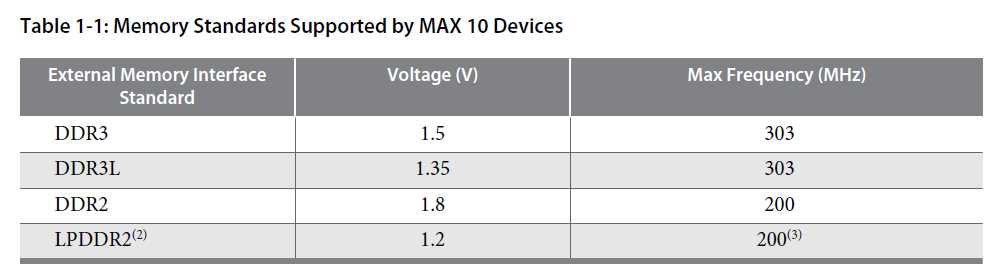

Max10 在外部存储器方面不但支持DDR2，还支持DDR3和LPDDR2。 不过需要注意的是并不是所有的芯片都支持DDR3和LPDDR2的，只有-6等级的芯片才支持DDR3和LPDDR2，而且速度也有要求，大于300MHZ，小于303Mhz。另外最大支持24bit（16bit data+8bit ECC），放置的位置为右边的Bank5/6, PLL使用的是右上边的PLL。
这里不说DDR3的IP核如果使用，就说工程建好之后遇到的一个错误如何解决。
含有DDR3 IP的工程建成之后，绑定Pin的时候，在绑定的DQS pin之后，DQSn pin就会自动的绑定，如下图：

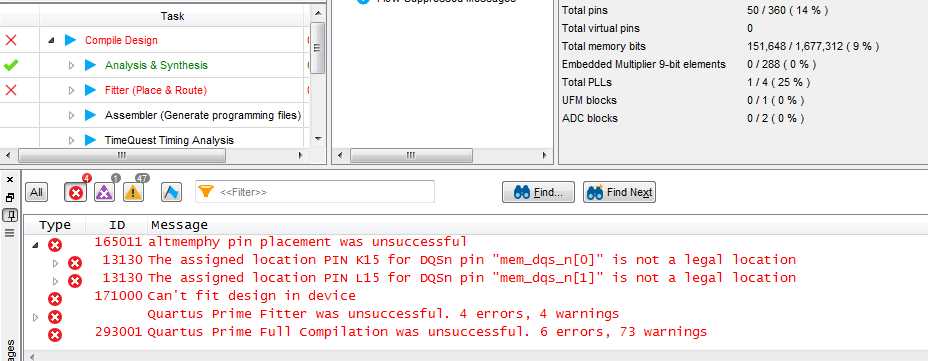

编译之后，布局布线的时候出现一个错误，如下：
Error (13130): The assigned location PIN K15 for DQSn pin "mem_dqs_n[0]" is not a legal location Info (13132): There is no legal DQSn location for the DQSn pin.
Error (13130): The assigned location PIN L15 for DQSn pin "mem_dqs_n[1]" is not a legal location Info (13132): There is no legal DQSn location for the DQSn pin.
这个需要将DQSn的pin绑定给 注释掉， 原因不知道， 只有MAX10上的DDR3 IP需要这么做，其他的器件不需要。 打开.qsf文件，将DQSn的绑定 pin 的 那句命令用#号 绑定注释掉。

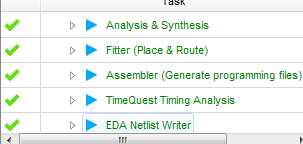

然后如下图所示：
然后编译通过。
在MAX10上使用DDR3 IP的一个关于DQS/DQSn pin的错误解决办法
