LVS三种模式(超详细)

时间:2017-09-10 14:10:05      阅读:282      评论:0      收藏:0      [点我收藏+]

1、DR模式:(Direct Routing)直接路由模式

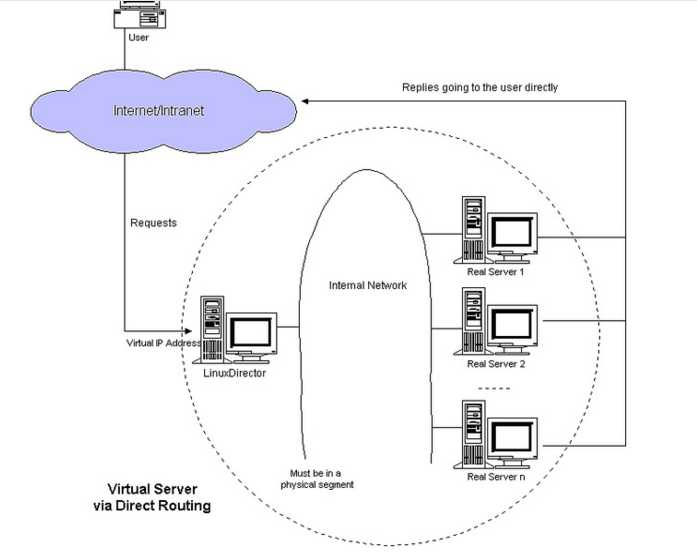

DR模式的网络拓扑:

 技术分享

DR模式的工作过程:

当一个client发送一个WEB请求到VIP,LVS服务器根据VIP选择对应的real-server的Pool,根据算法,在Pool中选择一台Real-server,LVS在hash表中记录该次连接,然后将client的请求包发给选择的Real-server,最后选择的Real-server把应答包直接传给client;

当client继续发包过来时,LVS根据刚才记录的hash表的信息,将属于此次连接的请求直接发到刚才选择的Real-server上;

当连接中止或者超时,hash表中的记录将被删除。

DR模式的几个细节:

LVS和Real-server必须在相同的网段

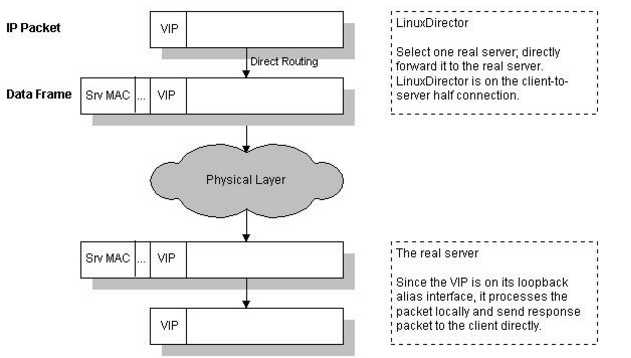

DR模式在转发client的包时,只修改了包目的MAC地址为选定的Real-server的mac地址,所以如果LVS和Real-server在不同的广播域内,那么Real-server就没办法接收到转发的包。下面是mac地址的修改过程:

技术分享

LVS不需要开启路由转发:

LVS的DR模式不需要开启路由转发功能,就可以正常的工作,出于安全考虑,如果不需要转发功能,最好关闭
