Python是一门支持面向对象编程的语言，在大型软件项目中，我们往往会使用面向对象的特性去组织我们的代码，那有没有这样一种工具，可以帮助我们从已有代码中提取出UML图呢？答案是有的。以下，我们逐个介绍这些工具。
pyreverse
是一套python code 逆向工程(reverse engineering)的工具。它使用类层次结构的python 项目表示已提取任何可用的信息，可以很方便的应用于UML图的生成，或者单元测试，如pyargo和py2tests。pyreverse 已被整合进pylint。
Graphviz
是贝尔实验室开源的图形绘制工具包
graphviz是一个开源做图软件，能画结构化的抽象和网络图形，在网络，生物信息学，软件工程，
数据库和web设计，
机器学习， 可视化接口等众多其他技术领域都有应用。
我们综合使用pyreverse和Graphviz就可以实现从已有代码中抽取UML图的功能了。
如何安装
Linux环境下graphviz安装
使用yum自动安装，任意路径下执行如下命令：
yum install ‘graphviz*‘ --skip-broken
出现提示时，输入“y”。
--skip-broken：跳过错误依赖，不加这个参数会提示安装包依赖错误，因为这里并不需要其它的安装包，所以跳过即可。
windows下安装
注意：2.30版本以上，需要手动将其添加到环境变量中去
pyreverse工具安装
pyreverse能方便的生成uml类图，pylint里自带了pyreverse这个工具。使用pip安装pylint
pip install pylint
开始使用
一般使用为：pyreverse -ASmy -o png path
-ASmy：为pyreverse选项参数，可以通过pyreverse --help 查看所有参数。-ASmy产生的结果最详细，甚至包括了类属性的结果解析。如果只需要类与类的uml图，建议不加-ASmy。
-o 指定输出文件格式，支持png, svg, dot等
path 为要解析的文件或文件夹

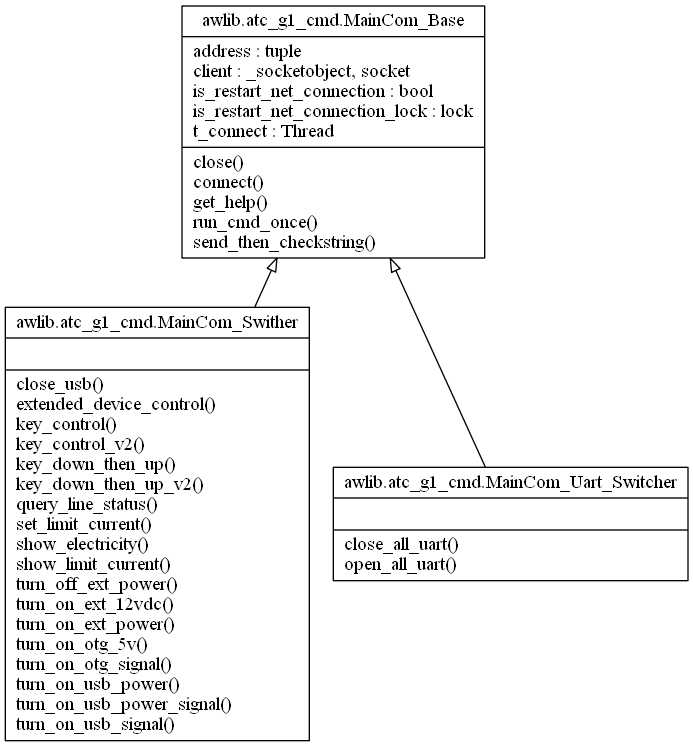

Python code 提取UML
