信号发生器是一种用于产生多种波形信号的仪器,在电子信息行业的设计、生产过程中有着广泛的应用。直接数字频率合成(DDS)技术是一种采用数字化的方法合成所需频率信号的先进的电路设计方案,用这种技术设计的信号发生器具有控制灵活、频率分辨率高、相位连续、切换速度快、输出相位噪声低和可以产生任意波形等优点。
正弦函数表
地址码，相位（°），幅度，幅值编码
0000,0,0.000,00000
0001,6，0.105,00011
0010，12，0.207,00111
0011，18，0.309,01010
0100，24，0.406,01101
0101，30，0.500,10000
0110，36，0.588,10011
0111，42，0.669,10101
1000，48，0.743,11000
1001，54，0.809,11010
1010，60，0.866,11100
1011，66，0.914,11101
1100，72，0.951，11110
1101，78，0.978，11111
1110，84，0.994，11111
1111，90，1.000，11111

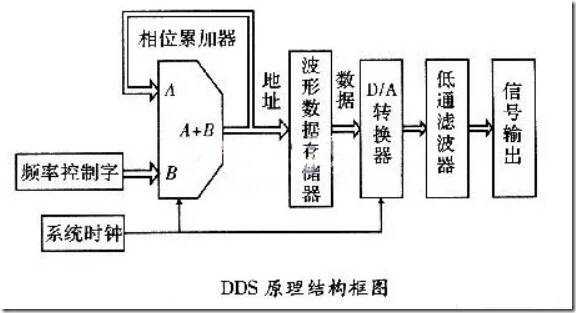

k（频率码）=>相位累加器=》函数表=》D/A=》低通滤波器=》输出
上述的表示关系中，时钟CLK的频率在clk的作用下，如果安照0000,0001，0010，的顺序从rom中读取(表中的幅度编码），其输出信号的频率为F0；如果每隔一个地址读一个数，其输出的信号频率F1，且F1的频率比F0的频率要高出一倍，这样就可以实现数字合成的输出信号的频率的调节。
