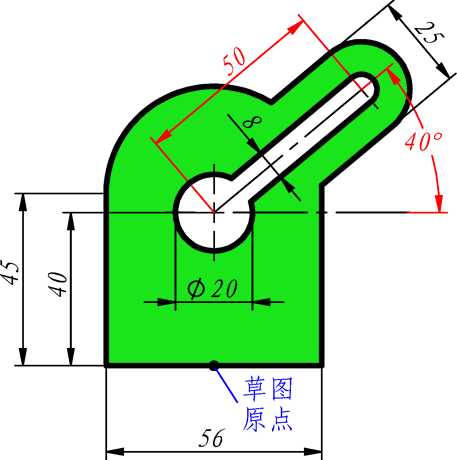

题目：按照下图构建草图，注意设置必要的几何约束。
问题：
1.参照下图所示参数时请问其中绿色区域的面积为多少平方毫米？

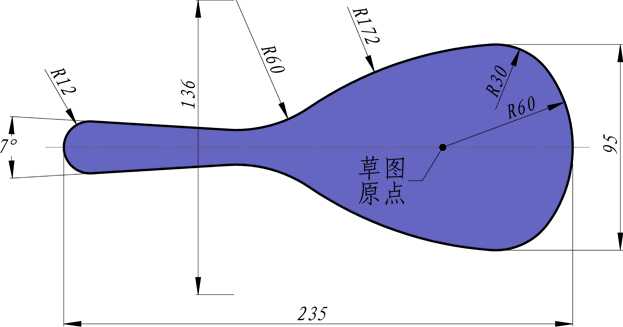

题目：参照下图绘制草图轮廓，注意图中各线条之间均为相切过渡。
问题：
1.请问其中蓝色区域的面积为多少平方毫米？
题目：参照下图构建零件模型。
问题：
1.请问其体积为多少立方毫米？
题目：参照下图构建零件。(是不是用抽壳和阵列来做？)
问题：
1.请问其体积为多少立方毫米？

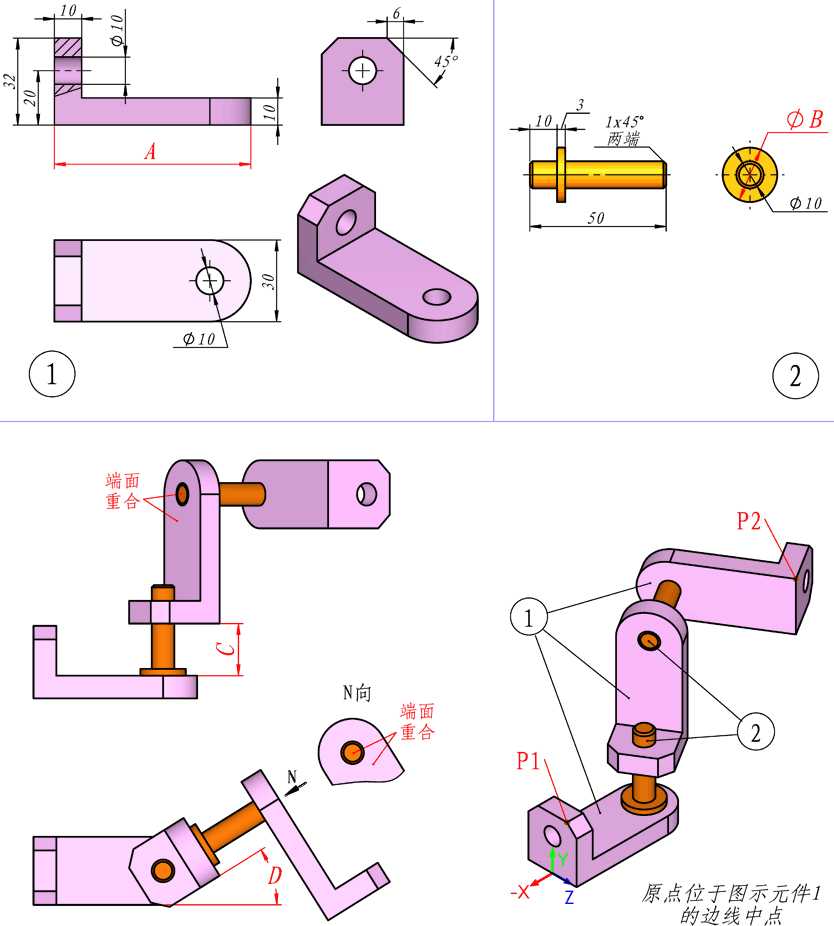

题目：参照下图构建零件模型，并安装到位。注意原点坐标方位。单位为mm。假定所有零件的密度一样。
图片说明：
A=60
B=20
C=20
D=32度
问题：
1.整个装配题体积为_____立方毫米？
2.参照题图坐标系，提取模型重心坐标，其中X坐标值为____毫米？
3.重心点Y坐标值为____毫米？
4.重心点Z坐标值为____毫米？
5.P1和P2点之间的距离为____毫米？

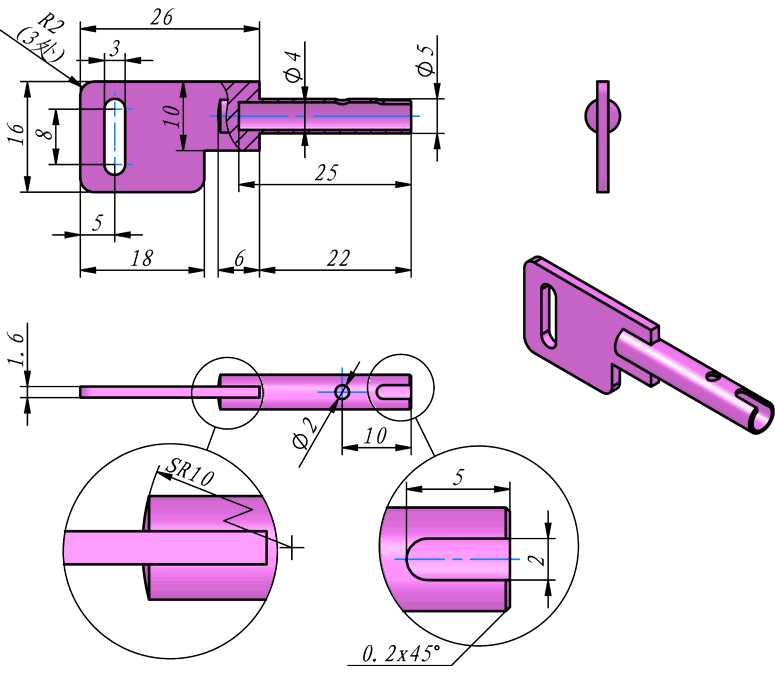

题目：参照下图构建零件模型。
问题：
1.请问其体积为____立方毫米？

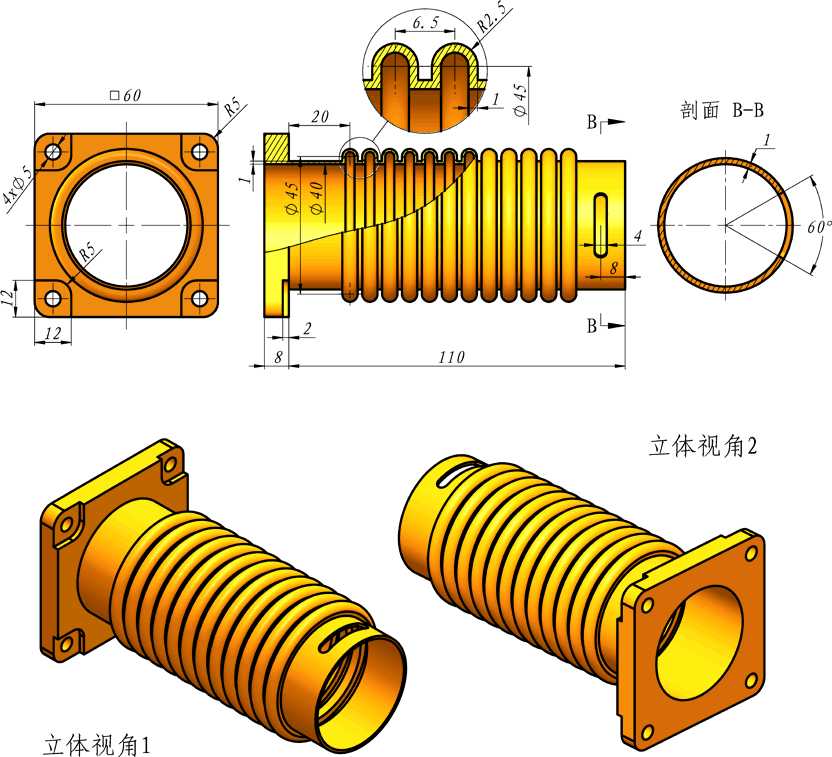

题目：参照下图构建零件。
问题：
1.请问其体积为多少立方毫米？
