开源PLM软件Aras详解八 Aras之RelationshipTypes关系类详解

在Aras中，在之前ItemType解析中有提到，Aras中实际ItemType对应的就是一张表，那么，ItemType与ItemType之间是如何关联的呢，

如果我们需要捋清楚ItemType与ItemType之间的联系，就需要使用到RelationshipTypes，中文称为关系类，本质实际还是ItemType

首先我们需要理解RelationshipTypes的结构，在Aras中，RelationshipTypes必定有两个字段Source_Id，Related_Id,

如何新建关系类

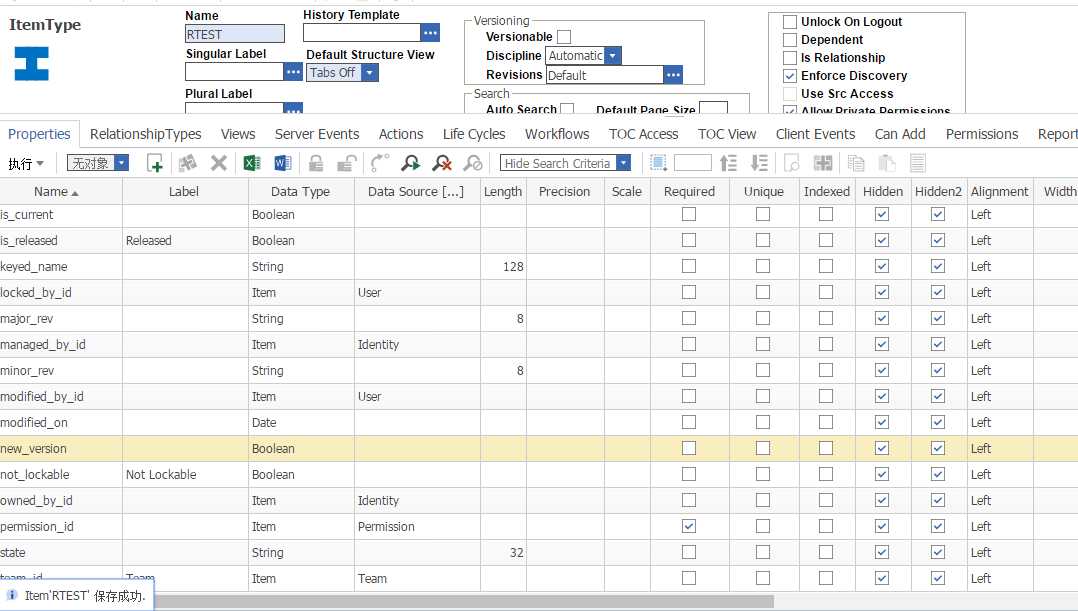

在我们新建Item时，一般系统会为我们自动生成系统字段

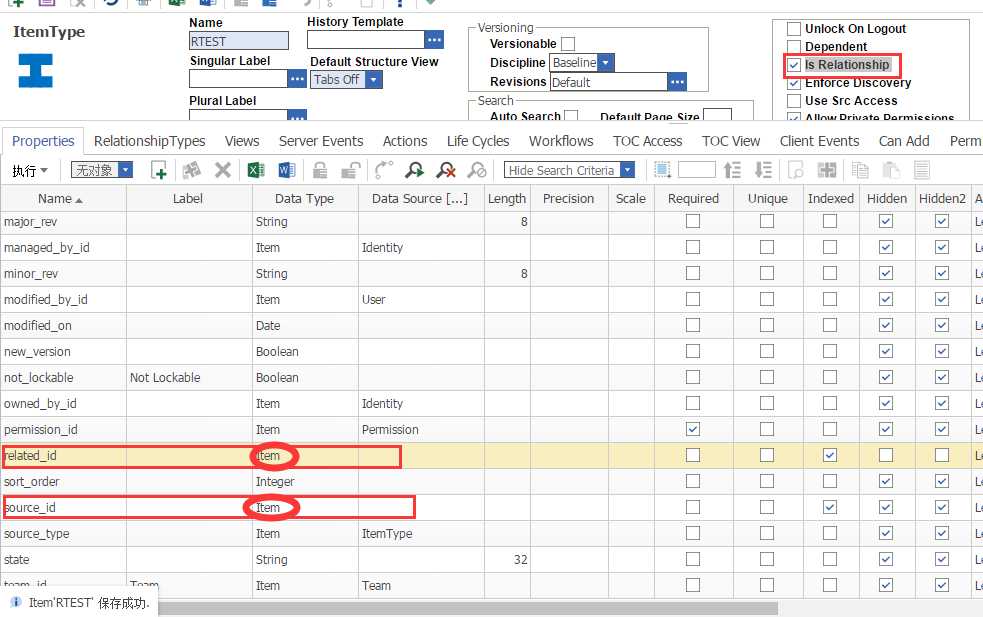

当我们选择该ItemType为关系类时，即，勾选Is Relationship，系统为我们自动添加两个字段，Souce_ID,Related_ID

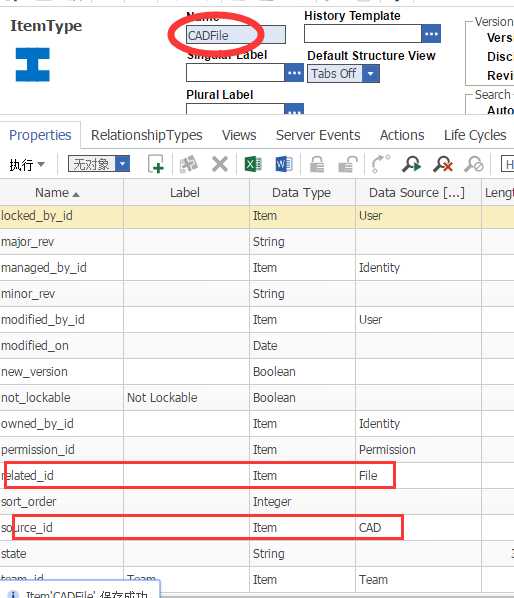

从上图可以看出，Source_ID,Relaed_ID 实际绑定的数据源还是ItemType,即可看出，关系类实际就是ItemType与ItemType的中间类

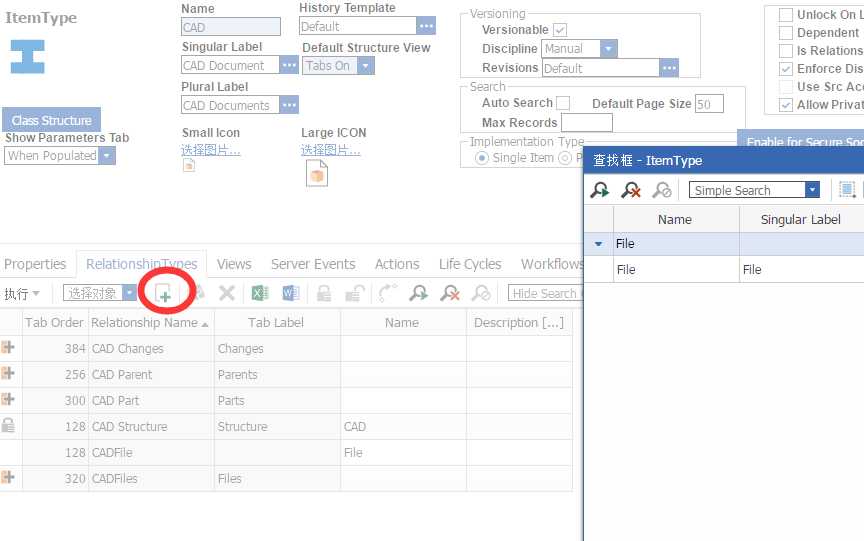

或者从ItemType的Relationship页面添加

我们为CAD添加一个关系类，叫做CADFile，

如何快速查找ItemType的相关类

以CAD为例，

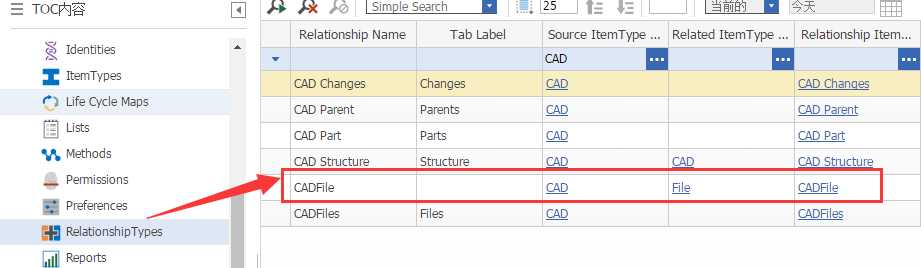

我们进入RelationshipTypes，在SouceItem输入CAD，即可查询到与CAD相关的所有关系类，当然也可以用关系类名查询，Related ItemType查询等等

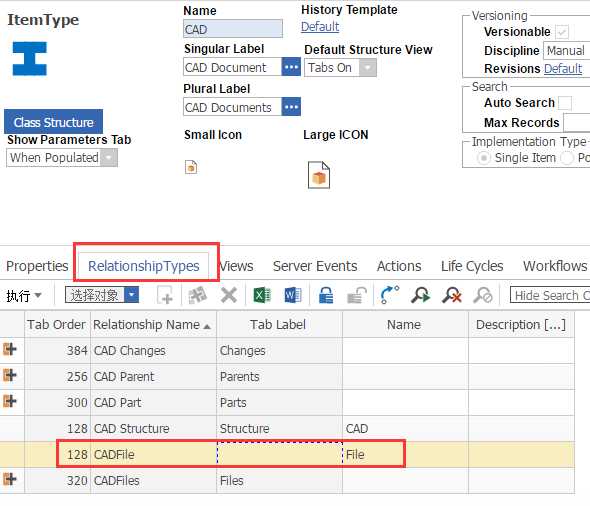

或者找到CAD的ItemType，点开RelationshipTypes页签

Relationship Name ： 关系类名称

Tab Label： 页签显示的名称，为空默认显示Relationship Name

Name：关联的对象类名称

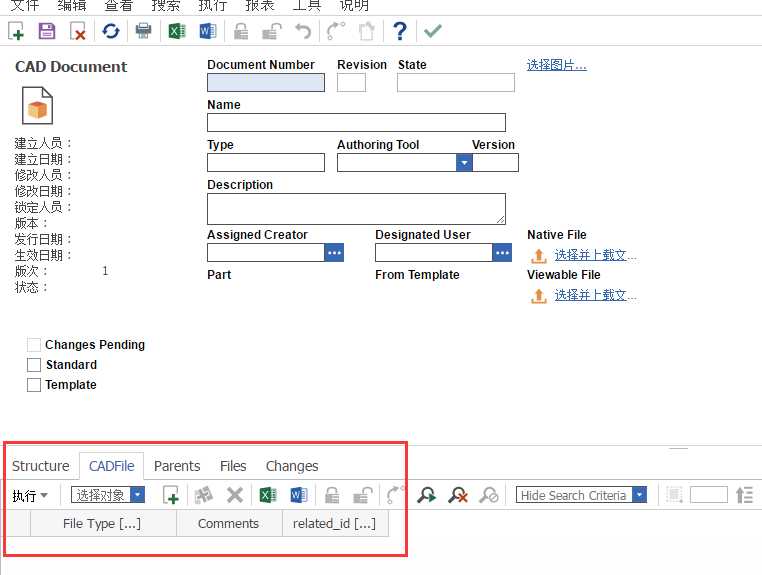

 我们新建一个CAD，即可看到新增的关系类，在Aras中，关系类的显示都是以页签的形式

 到此，关系类创建完毕。

 关系图： CAD.Id = CADFile.Source_Id → CADFile.Related_Id = File.Id

在SQL中如何查询

SELECT
	*
FROM
	innovator.CAD A
	INNER JOIN innovator.CADFile B on A.ID = B.Source_ID
	INNER JOIN innovator.[File] C on B.Related_ID = C.ID
