rabbitmq架构简介(包括集群)

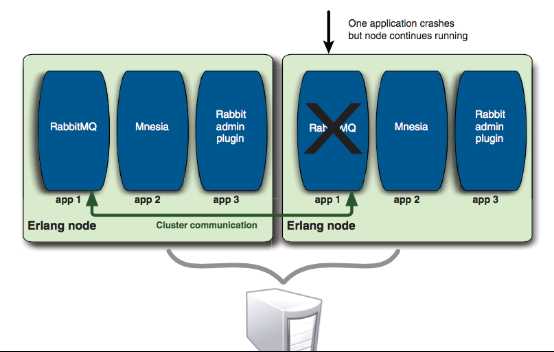

总的来说，rabbitmq使用erlang语言编写，其架构类似于servlet容器运行servlet应用，底层是erlang VM、然后是erlang节点，上面是应用。如下所示：

每个MQ中运行的应用可通过rabbitmqctl status看到，如下：

[root@iZbp112kwadw1qt8emked5Z logs]# rabbitmqctl status
Status of node rabbit@iZbp112kwadw1qt8emked5Z ...
[{pid,30445},
{running_applications,
[{rabbitmq_tracing,"RabbitMQ message logging / tracing","3.5.6"},
{rabbitmq_management,"RabbitMQ Management Console","3.5.6"},
{rabbitmq_management_agent,"RabbitMQ Management Agent","3.5.6"},
{rabbit,"RabbitMQ","3.5.6"},
{os_mon,"CPO CXC 138 46","2.2.7"},
{rabbitmq_web_dispatch,"RabbitMQ Web Dispatcher","3.5.6"},
{webmachine,"webmachine","1.10.3-rmq3.5.6-gite9359c7"},
{mochiweb,"MochiMedia Web Server","2.7.0-rmq3.5.6-git680dba8"},
{amqp_client,"RabbitMQ AMQP Client","3.5.6"},
{xmerl,"XML parser","1.2.10"},
{inets,"INETS CXC 138 49","5.7.1"},
{mnesia,"MNESIA CXC 138 12","4.5"},
{sasl,"SASL CXC 138 11","2.1.10"},
{stdlib,"ERTS CXC 138 10","1.17.5"},
{kernel,"ERTS CXC 138 10","2.14.5"}]},

各自的含义如下：

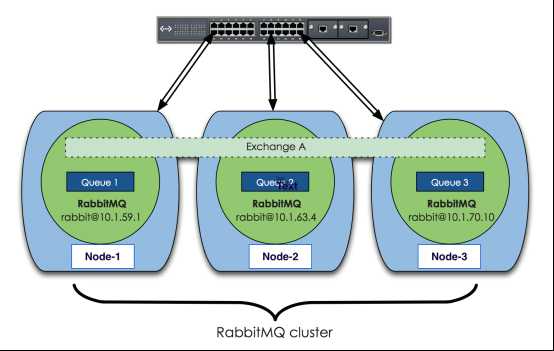

在集群模式下的时候，其结构如下：

从逻辑上讲，RabbitMQ集群是单一的message broker，消息队列消费者连接集群中的任一个节点都可以。如果使用典型的负载均衡机制比如LVS或者HAProxy，client只需要访问单一一个地址，由负载均衡器负责load balance，将访问请求分发给各个节点。

对于Queue来讲，虽然它的metadata在每个节点上都有，但只有在它被创建的那个RabbitMQ 节点上才具有完整的信息：比如state／contents等，这个node被称为此queue的owner node。其他节点只知道这个queue的metadata信息和一个指向queue的owner node的指针。

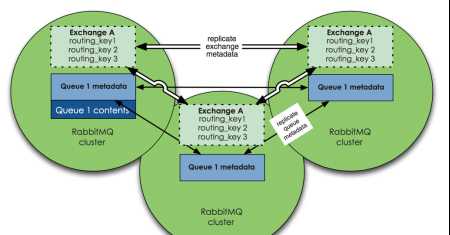

如果一个client访问RabbitMQ的节点上没有需要的queue的完整信息，RabbitMQ将根据这个指针将请求转发到owner node。如下：

除此之外，rabbitmq还支持queue的内容可以有多个replicas，具体可见http://www.rabbitmq.com/ha.html。

更多参见：

http://www.cnblogs.com/flat_peach/archive/2013/04/07/3004008.html

http://www.rabbitmq.com/clustering.html

http://www.cnblogs.com/lion.net/p/5725474.html
