使用Astah制作UML时序图

Astah制作UML图--详解 时序图的制作

开篇语：

本文为光荣之路原创文章，欢迎转载，但请注明出处。

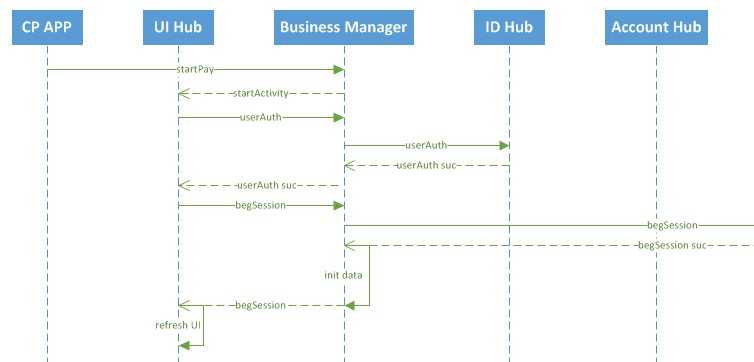

做测试的难免看到开发画出各种设计图，都很羡慕，比如：

帅么，漂亮么，其实我们测试人员也可以轻松搞定这样的图哦哦哦~~~~~

一、UML简介:

• UML是Unified Modeling Language 统一建模语言， UML被应用到面向对象的问题的解决上，提供了分析师，设计师和程序员之间在软件设计时的通用语言。
• UML的九种建模图：用例图,类图,对象图,顺序图,协作图,状态图,活动图,组件图,配置图

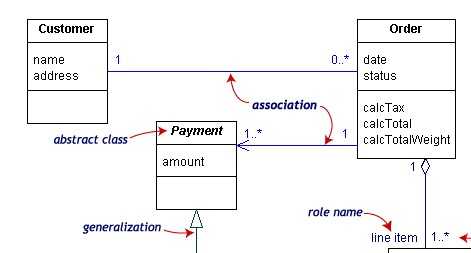

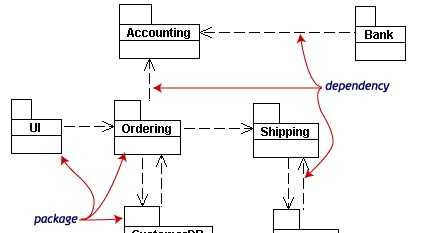

• 开发常用的类图和对象图，一般出现在对开发文档要求严格的公司或研发团队，如下图：

顺序图（ Sequence Diagram ）别称：“交互流程图” 或“时序图”或“序列图”。

二、Astah简介

Astah (原名JUDE)发音：阿斯塔

Astah Professional 开发语言：100% 纯 Java 应用程序，可以跨平台在各种主流操作系统中使用。

软件语言版本：英文和日文

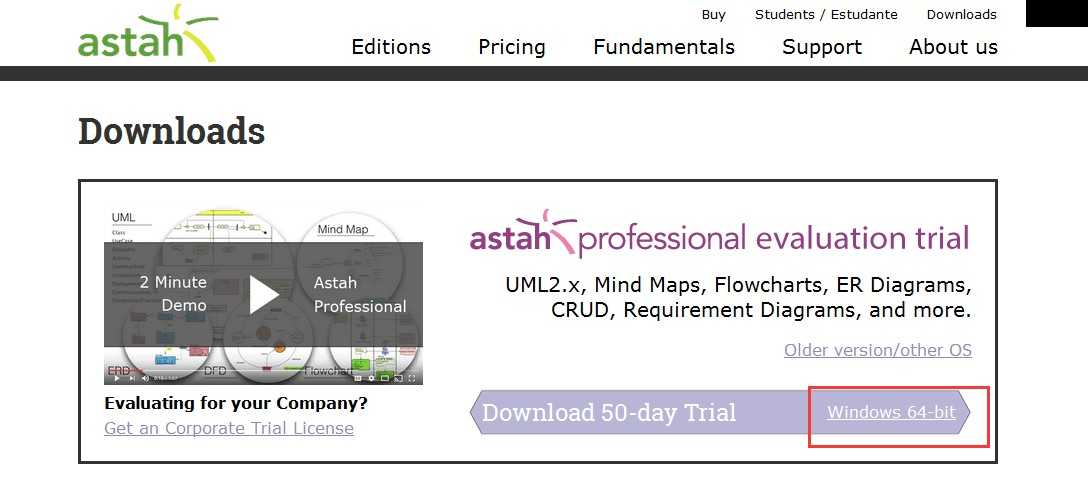

下载地址：http://astah.net/download

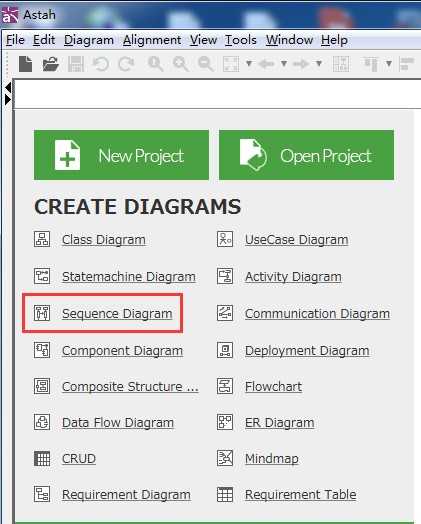

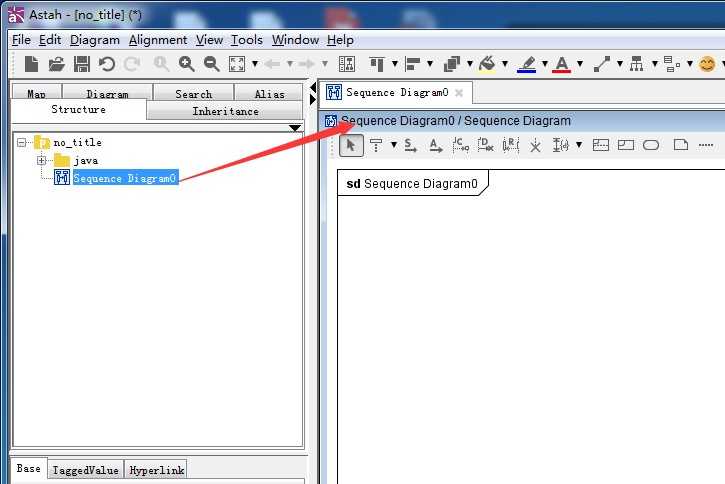

1、Astah启动与创建顺序图

2、时序图组成详解

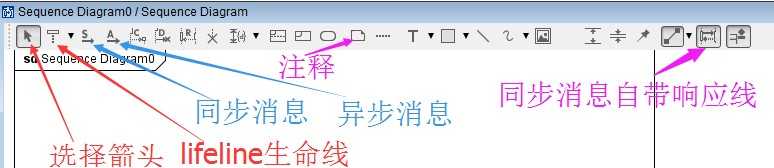

• 时序图元素（Sequence Diagram Elements）
• 角色（Actor）
• 对象（Object）
• 生命线（Lifeline）
• 控制焦点（Focus of Control）
• 消息（Message）
• 自关联消息（Self-Message）
• 组合片段Combined Fragments

三、使用说明

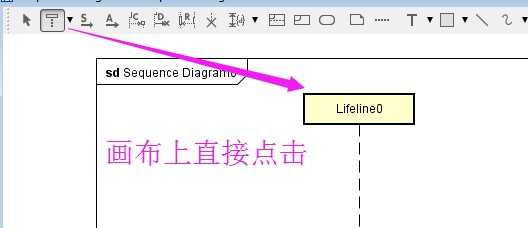

1、生命线

　　时序图中表示为从对象图标向下延伸的一条虚线，表示对象存在的时间, 一般用来描述  系统 ：如CP，客户端，业务平台，ICE，数据库等。

2、消息分类

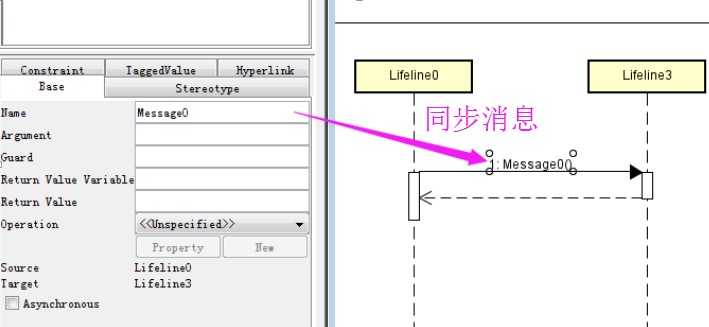

i、同步消息（Synchronous Message）：消息的发送者把控制传递给消息的接收者，然后停止活动，等待消息的接收者放弃或者返回控制。用来表示同步的意义

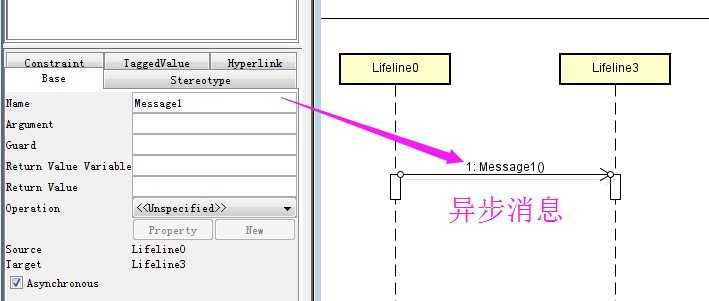

ii、异步消息（Asynchronous Message）：消息发送者通过消息把信号传递给消息的接收者，然后继续自己的活动，不等待接受者返回消息或者控制。异步消息的接收者和发送者是并发工作的。

iii、返回消息（Return Message）:  返回消息表示从过程调用返回

总结下同步与异步消息：

1、你叫我去吃饭，我听到了就和你去吃饭；如果没有听到，你就不停的叫，直到我告诉你听到了，才一起去吃饭。

2、你叫我去吃饭，然后自己去吃饭，我得到消息后可能立即走，也可能等到下班才去吃饭。

所以，要我请你吃饭就用同步的方法，要请我吃饭就用异步的方法，这样你就可以省钱了。

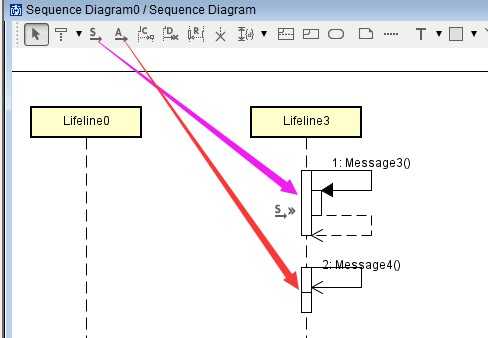

3、自关联消息

表示方法的自身调用以及一个对象内的一个方法调用另外一个方法。

结束语：

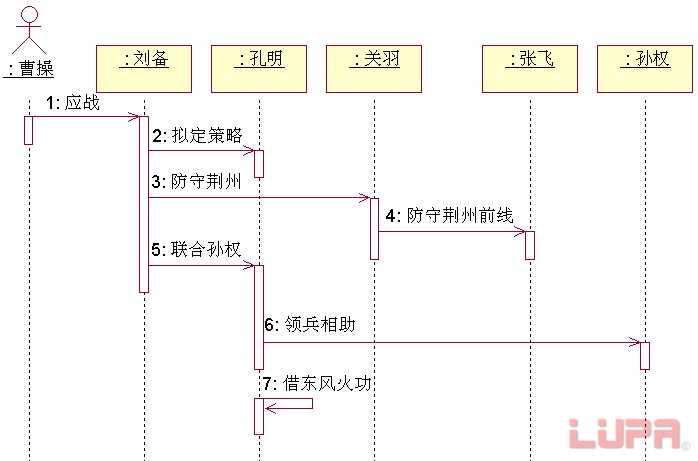

UML的时序图很有用，甚至可以这个姿势表现，看不明白的大场景都可以模拟一下，如三国演义的赤壁之战的时序图：

之上的种种，作为测试的我们还没有领悟到UML的时序图可以用在什么地方么？

1、理不清道不明的大型系统业务流可以用时序图抽象；

2、再有开发叨逼叨逼的说咱们不懂流程的时候给他画个时序图；

那效果。。。小伙伴们，自己乐吧。

本文为光荣之路原创文章，欢迎转载，但请注明出处。

参考文章：http://www.lupaworld.com/article-233409-1.html
