华为:vlan基础配置及实验

时间:2016-12-12 14:50:26      阅读:246      评论:0      收藏:0      [点我收藏+]

华为 vlan 实验

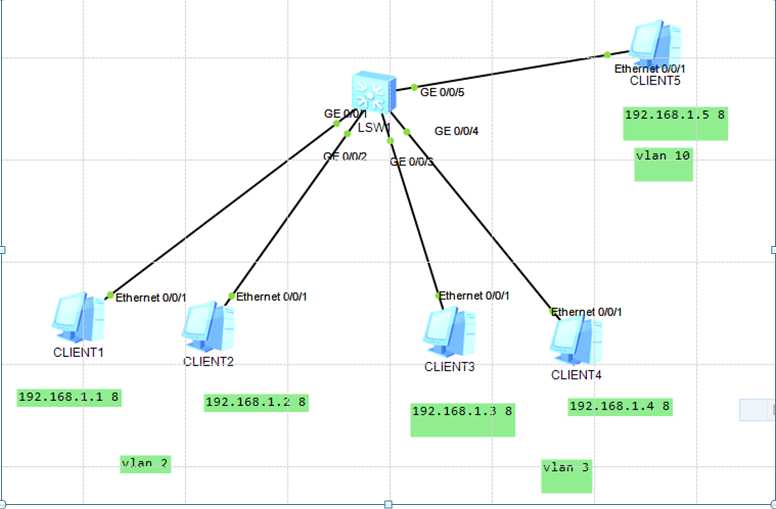

实验拓扑:

 技术分享



实验要求:

1)VLAN 的规划:VLAN10 为主 VLAN,VLAN  2为互通型从 VLAN,VLAN  3 为隔离型从 VLAN。

2)CLIENT1 与 CLIENT2 划分到 VLAN2,CLIENT3 与 CLIENT4 划分到 VLAN3,CLIENT5 划分到 VLAN10。

3)查看 PC 间的通信情况

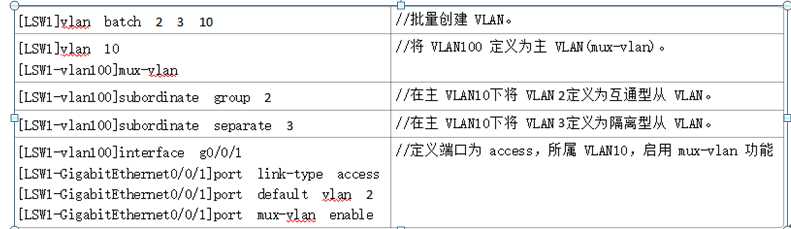

LSW 上配置:

 技术分享







LSW:

将连在pc 的 g 0/0/1---g 0/0/5  的接口 配置 access 端口



技术分享

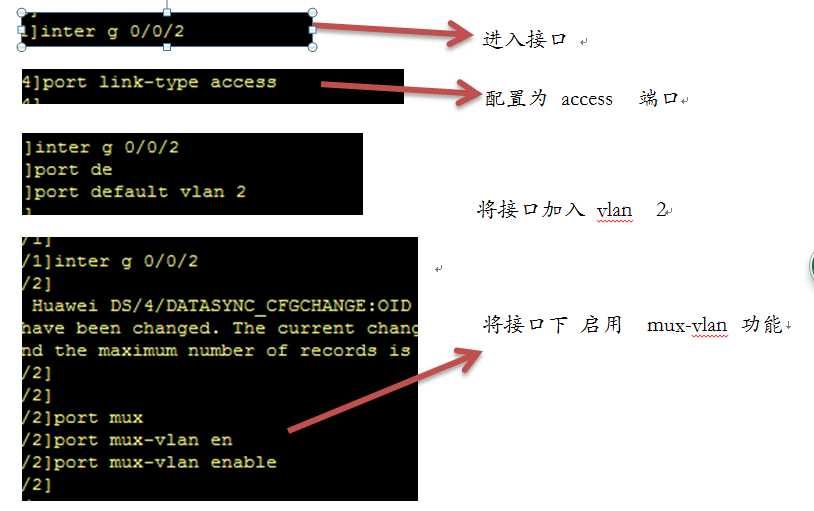

    将接口下 启用  mux-vlan 功能

 每个端口 都以上 g 0/0/2  端口 为例子 ,配置-- 进入接口--配置access端口---加入相对vlan ----在接口下启用 mux-vlan 功能!!

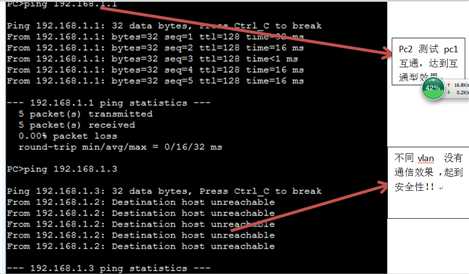

Pc :查看效果

技术分享

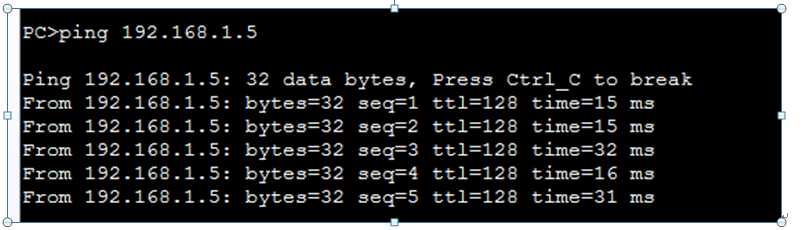

Pc2  测试 主 vlan  pc 5

 技术分享



达到 主 从vlan  效果!!
