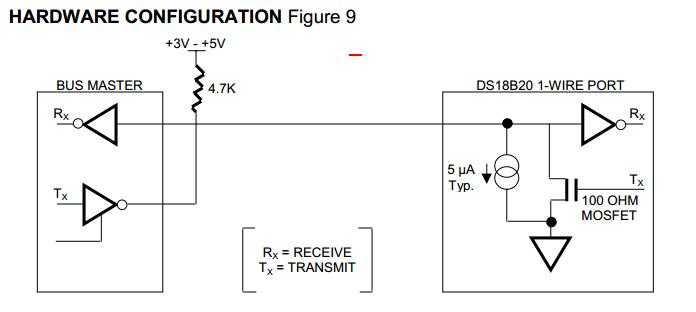

要想实现单总线通信，每一个挂在总线上的从机必须拥有开路或3态输出。单总线DS18B20的DQ引脚用内部电路实现了开漏输出，其等效电路如下图；
当单片机IO引脚配置为
| mcu IO引脚 | 电流流向 | DS18B20 |
| 输入浮空（高阻） |
DS18B20开漏输出高阻态，被上拉电阻拉为高电平。
+5V-->4.7K上拉电阻-->DQ-->(5uA Typ)-->GND |
TX输出1：
TX输出0： |
|
推挽输出1： 输出0： |
+VDD-->mos-->MCU IO引脚-->(5uA Typ)-->GND +5V-->4.7k上拉电阻-->MCU IO引脚-->mos-->GND |
RX输入1 RX输入0 |

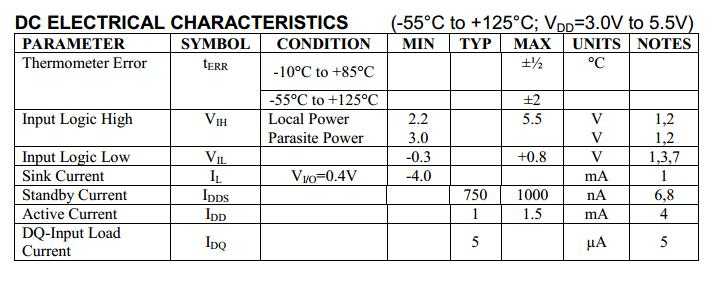

由下表可知，数据引脚DQ的典型电流值为5uA。
