Allegro中板子边框不封闭导致的z-copy无法用的问题

画一个不规则的边框，有半圆形状，导致边框不封闭，无法使用Z-COPY命令，下边是解决办法：

1 画好Outline后，选择 shape -> Compose Shape , options选项卡中 设置如下

设置好后，选中画好的Outline , 右键Done。就生成了相应的shape。

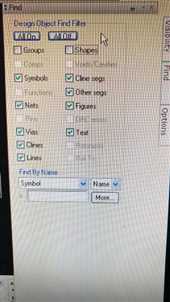

2 删除 画好的不封闭的outline。选择删除，在Find选项卡中点击all on ,然后把shape去掉，如下

选中所有东西，右键 DONE,就删除了不封闭的outline，剩下封闭的shape。

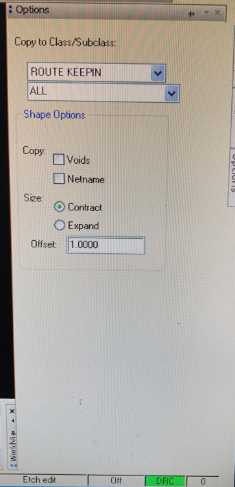

3 Edit-> Z-COPY ，在options 选项卡中设置如下

设置好后，点击outline就生成相应的route keepin。
