Matlab/Simulink仿真中如何将Scope转化为Figure?

时间：2016-11-01 13:41:14 阅读：1450 评论：0 收藏：0 [点我收藏+]

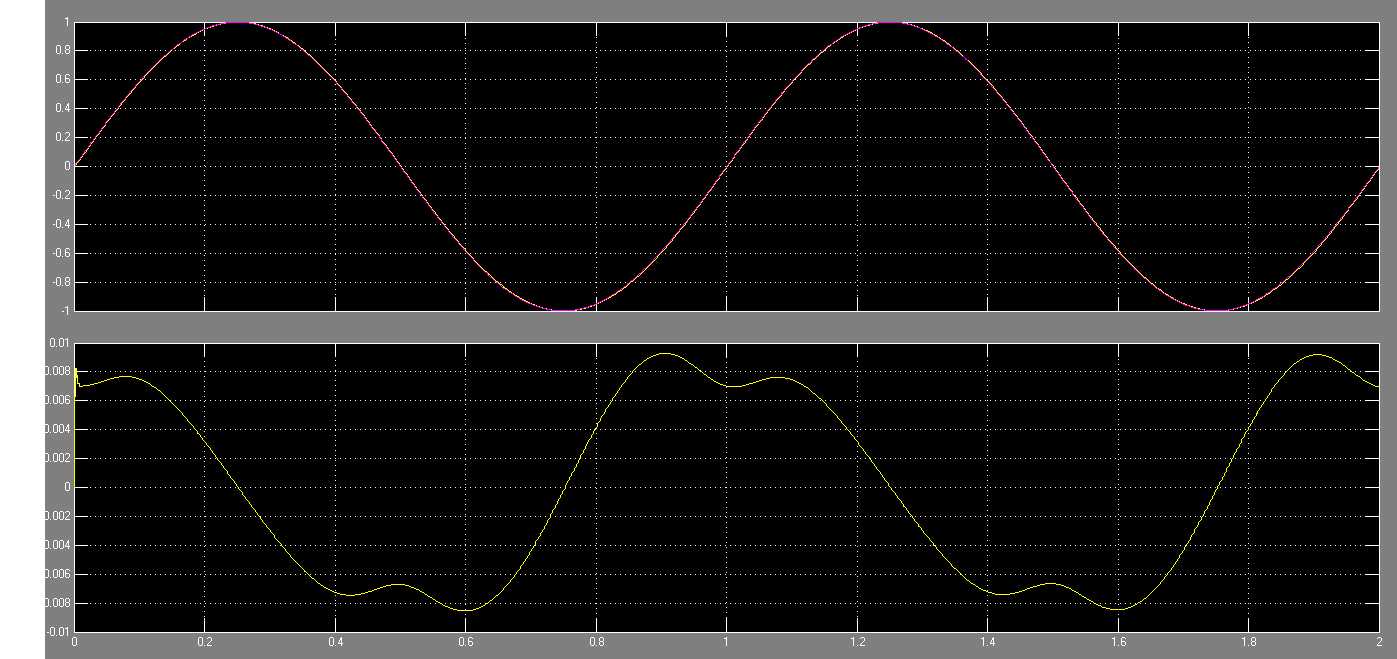

1.只需要在运行仿真后，在命令窗口内输入：

set(0,’ShowHiddenHandle’,’on’);

set(gcf,’menubar’,’figure’);

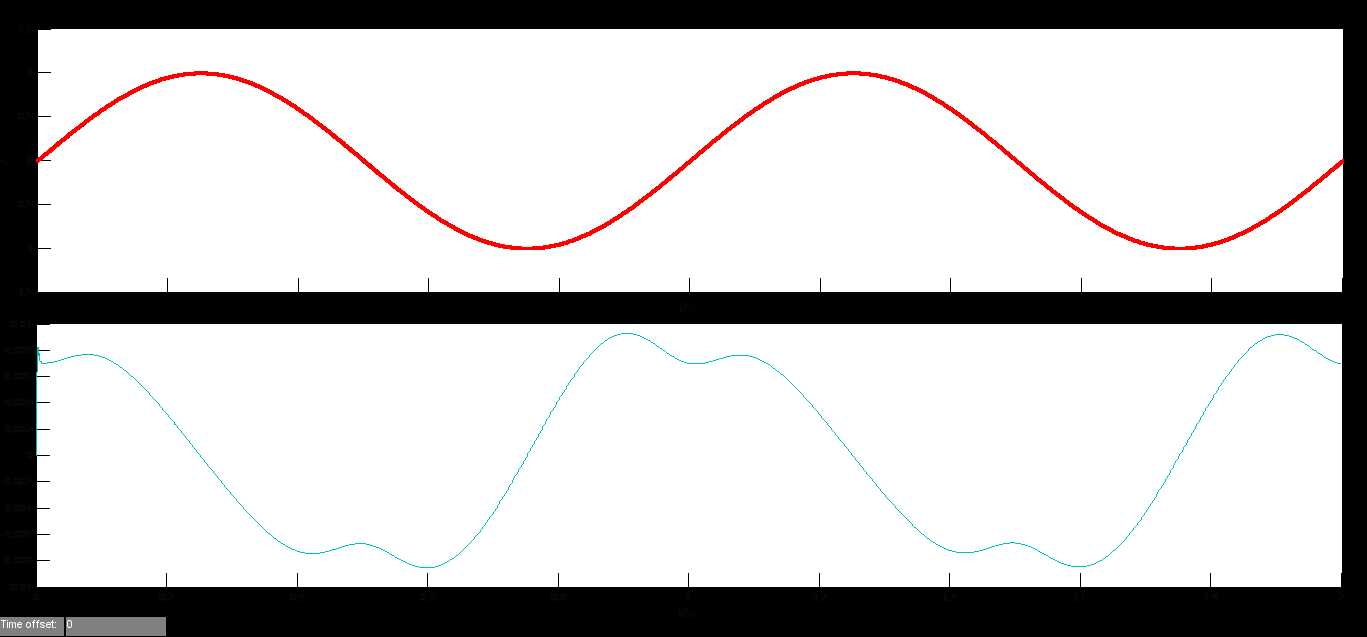

scope最上方会出现一个菜单栏，选择Tools->Edit Plot，即可修改图像所有属性。

技术分享

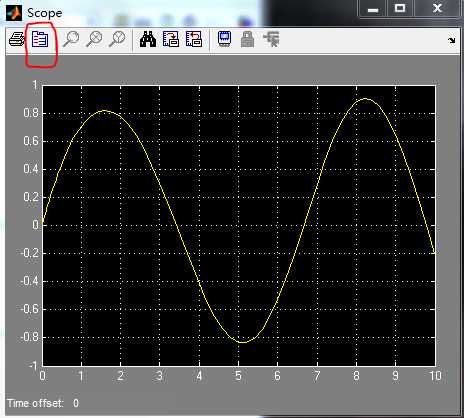

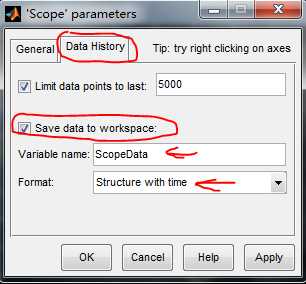

2.双击Scope->Parameters->Data History->勾选Save data to workspace

技术分享

在命令窗口输入：

>> tt = ScopeData.time;
>> xx = ScopeData.signals.values;
>> plot(tt,xx,‘r‘);

得到figure

技术分享

原文：http://www.cnblogs.com/always-chang/p/6018894.html
