时序图_组成元素之生命线和激活(控制焦点)

时间:2016-08-22 10:47:56      阅读:646      评论:0      收藏:0      [点我收藏+]

注:本文中的时序图均使用Astah工具制作。

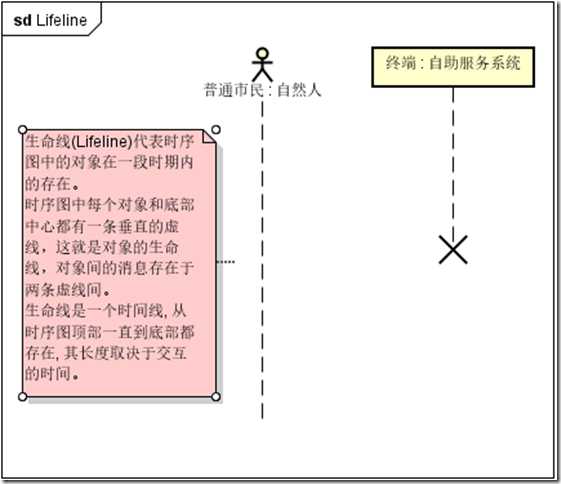

一、生命线(Lifeline)

生命线代表时序图中的对象在一段时期内的存在。
时序图中每个对象和底部中心都有一条垂直的虚线,这就是对象的生命线,对象间的消息存在于两条虚线间。
生命线是一个时间线, 从时序图顶部一直到底部都存在, 其长度取决于交互的时间。

技术分享

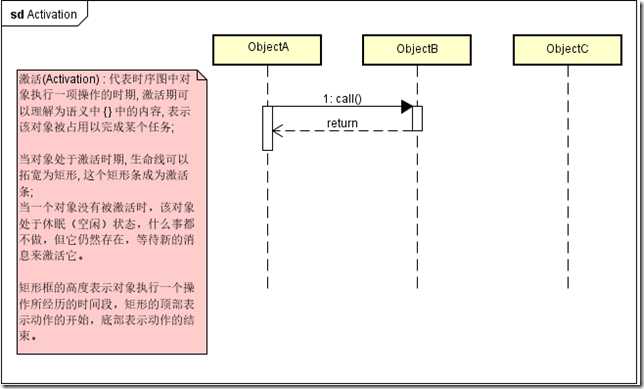

二、激活(Activation)

代表生命线上的窄矩形条被称为激活生命线(也称为控制焦点或方法调用框,表明正在由目标对象/类执行处理以完成消息)。

当对象处于激活时期, 生命线可以拓宽为矩形, 这个矩形条成为激活条;
当一个对象没有被激活时,该对象处于休眠(空闲)状态,什么事都不做,但它仍然存在,等待新的消息来激活它。

矩形框的高度表示对象执行一个操作所经历的时间段,矩形的顶部表示动作的开始,底部表示动作的结束。

技术分享
